2.2kw水冷数控铣削主轴结构设计

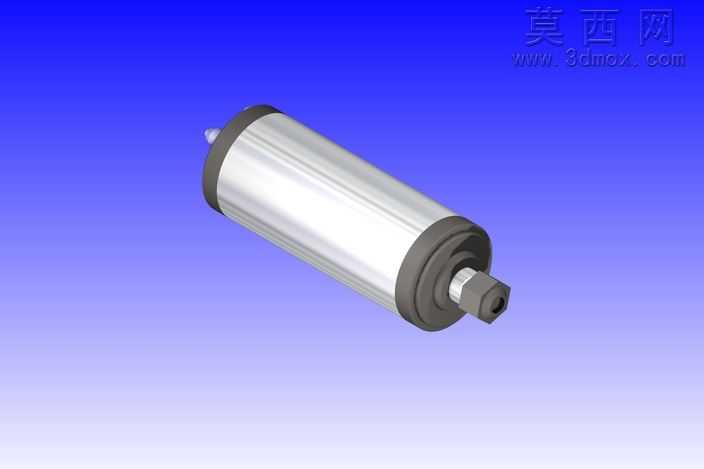

本模型为2.2kw水冷铣削主轴的三维结构设计，建模过程严格参考实物参数还原真实结构比例，首先通过旋转凸台命令构建主轴核心的套筒基体，套筒外径设定为80毫米，匹配水冷结构的环形流道布局，建模时预先在套筒壁内部预留出均匀环绕的水冷通道空间，保证冷却介质可以充分带走主轴高速运转产生的热量。主轴两端的轴承安装位采用同轴度约束装配，严格控制两端轴承位的径向跳动公差，还原高速主轴的高精度装配要求，前端适配ER20夹头的安装结构，完整还原夹头锁紧螺母、定位锥面的细节结构，保证夹头装夹刀具时的同轴精度。后端结构预留了变频驱动的电源接头安装位，可根据实际接线需求补充接头模型，适配400Hz变频供电、24000rpm高转速的工作参数要求。材质渲染方面，套筒主体采用拉丝不锈钢材质，调整金属粗糙度参数还原金属哑光质感，两端的密封端盖采用硬质阳极氧化铝合金材质，呈现深灰磨砂质感，前端锁紧螺母采用发黑处理的合金钢材质，突出金属部件的不同质感差异，渲染时采用蓝紫渐变背景突出主轴主体结构，打光采用双侧柔光搭配顶部补光，清晰展现主轴的圆柱轮廓与各部件的装配层次。设计思路围绕高速水冷主轴的实际功能展开，重点还原水冷结构的布局、夹头装夹结构、轴承支撑结构三大核心部分，建模时对内部水冷流道做了简化示意处理，既保证外观结构与实物一致，也预留了后续细化内部流道、添加密封结构的修改空间，整体模型装配关系清晰，各部件可单独拆分编辑，可用于机床结构教学、主轴选型参考、数控设备装配模拟等场景，完整呈现了国产水冷高速铣削主轴的典型结构特征，还原了80mm直径水冷套筒、ER20夹头适配、高速精密轴承支撑的核心设计要点。
