数控机床Z轴进给传动结构设计

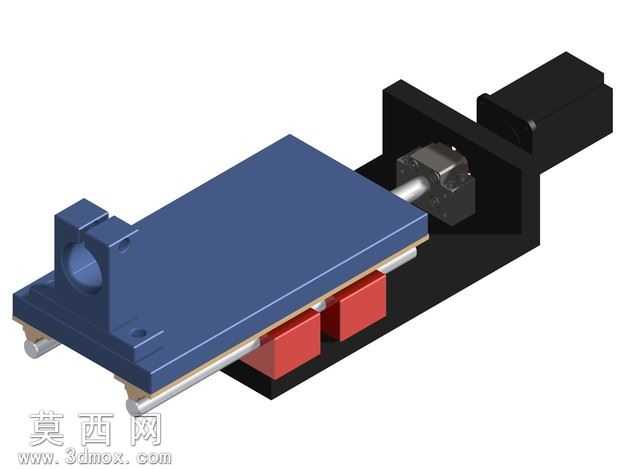

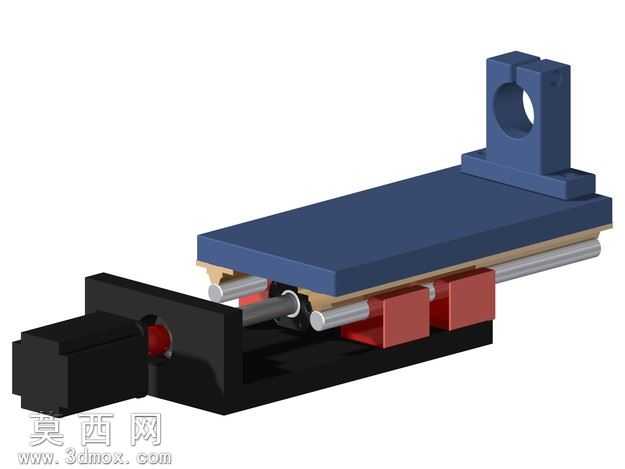

本模型为数控机床核心的Z轴进给传动单元，整体采用卧式滑台布局完成三维建模，建模过程中严格遵循机械传动设计规范，对各零部件的装配公差、运动干涉情况做了完整校验，确保结构可实现顺畅的直线进给动作。模型通过不同色块区分各功能部件，直观呈现组件的装配关系与功能分区：蓝色部分为滑台安装基板，是Z轴负载的承载基体，其上预留有标准安装孔位，可用于加装主轴、夹具等加工执行部件；红色部件为导轨滑块组件，采用铝镀铬钢材质的支持圆导轨，搭配适配的滑动座，为滑台提供高精度的直线运动导向，同时承受加工过程中的径向与轴向载荷，保障运动过程的平稳性；黑色部分为端部支撑座与驱动安装基座，用于固定丝杠支撑轴承与驱动单元，保证传动系统的结构刚性；银色部分为300mm行程滚珠丝杠与配套滚珠螺母，作为核心传动部件，可将驱动端的旋转运动转化为滑台的直线进给运动，具备传动效率高、定位精度好、反向间隙小的特点，适配数控加工的高精度进给需求。建模过程中对丝杠导程、导轨跨距、支撑座间距等核心参数做了合理匹配，兼顾了结构刚性与运动灵活性，各零部件均按实际加工装配要求设计了对应的配合特征，包括轴承安装位、丝杠锁紧结构、滑块固定孔等细节，完整还原了数控Z轴的真实机械结构。该结构可作为小型数控铣床、雕刻机等设备的Z轴进给单元使用，设计过程中充分考虑了零部件的加工工艺性与装配便利性，各标准件均可直接选用市售常规型号，降低了实际制作的成本与难度，可用于数控设备的结构参考、教学演示以及二次开发设计。
