龙门式三轴数控雕刻机三维设计模型

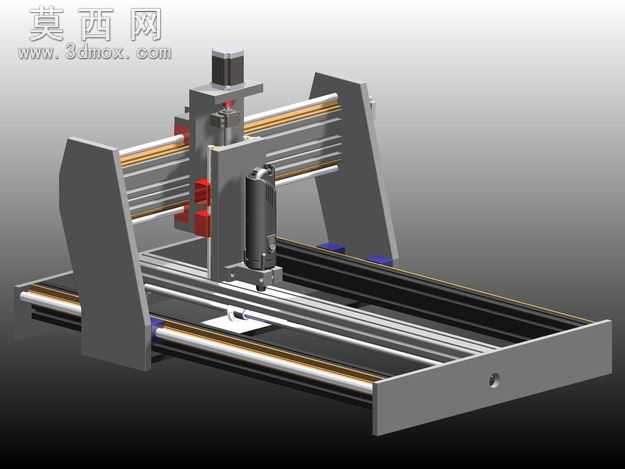

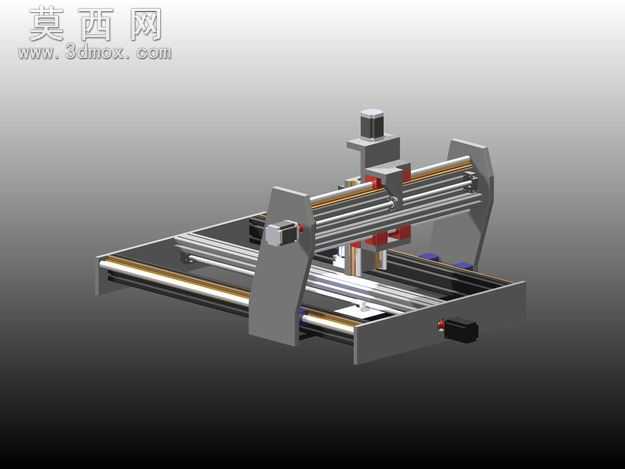

本模型为龙门式三轴数控雕刻机完整三维设计方案，建模阶段采用自底向上的装配设计流程，首先完成直线导轨、传动光轴、主轴安装座、龙门侧板、加工台底座等单个零件的特征建模，通过拉伸、切除、阵列等基础特征命令构建零件基体，再添加倒角、圆角、安装孔位等细节特征，保证每个零件的尺寸精度与实际加工要求匹配，最后按照实际装配约束关系完成整机装配，添加同轴、重合、距离等配合约束，还原设备真实的运动逻辑。参数设计层面，该雕刻机Y轴龙门方向设计行程为1100×750毫米，整体框架采用工业铝型材挤压型材搭配toolplate板材搭建，三轴传动采用线性共轨系统，X、Y轴布置平行光轴导轨配合滑动座实现平稳进给，Z轴搭载高速电主轴完成垂直方向的进刀运动，各轴预留了步进电机、丝杠传动组件的安装位，可直接适配常规数控驱动方案。渲染材质方面，模型对不同部件赋予了对应真实材质，铝型材框架赋予磨砂阳极氧化铝材质，光轴导轨赋予抛光金属材质，主轴电机赋予黑色磨砂工程塑料与金属散热片组合材质，加工台面赋予哑光金属板材材质，渲染效果还原了真实设备的视觉质感，可直接用于方案展示。结构原理上，该设备属于定梁式龙门雕刻结构，加工底座固定不动，Y轴带动龙门架沿底座纵向导轨移动，X轴带动Z轴安装板沿龙门横梁横向移动，Z轴带动主轴完成垂直方向的切削进给，三轴运动配合可完成平面雕刻、铣削、钻孔等加工工序，结构刚性充足，适合木工、广告板材、软金属等材质的加工场景。软件兼容层面，模型提供STEP、IGES通用三维交换格式，同时附带AutoCAD格式工程参考文件与STL格式模型文件，可兼容SolidWorks、UG、Pro/E、AutoCAD等绝大多数主流机械设计软件，也可直接导入切片软件用于3D打印验证结构，不存在版本兼容问题，导入后可直接编辑修改零件参数、调整装配关系。研发教学应用层面，该模型可作为数控设备研发的初始方案参考，设计人员可在此基础上调整行程参数、更换传动组件、加装防护外壳等完成定制化雕刻机开发，也可作为机械专业数控设备课程的教学案例，帮助学生理解三轴数控机床的结构组成、运动原理、装配逻辑，还可用于数控加工实训的虚拟仿真教学，辅助讲解雕刻机的加工路径规划、设备操作流程等内容。
