机油泵配套传动齿轮及关联组件结构

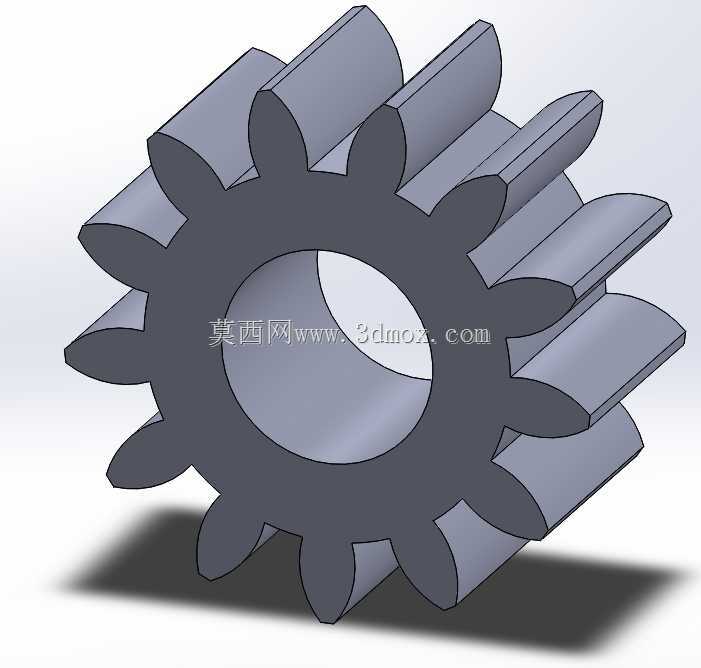

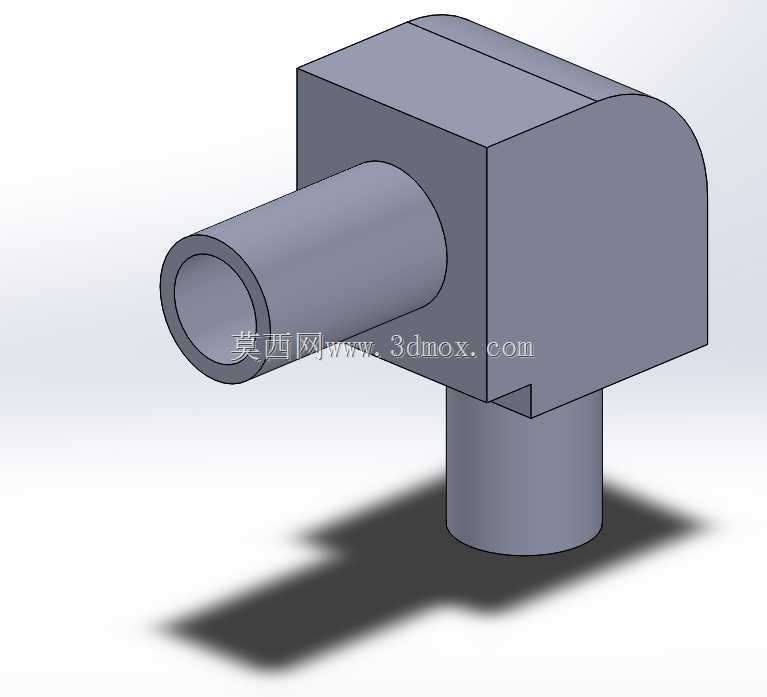

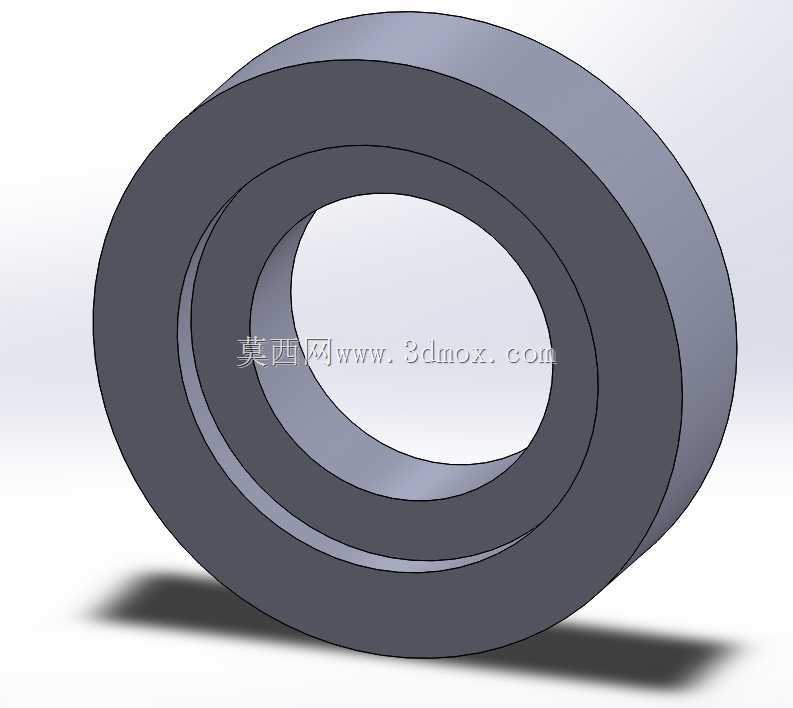

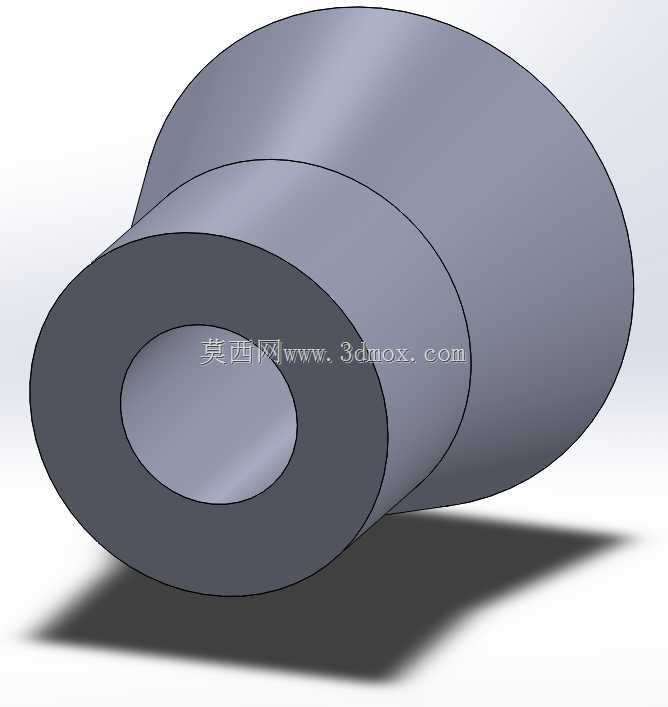

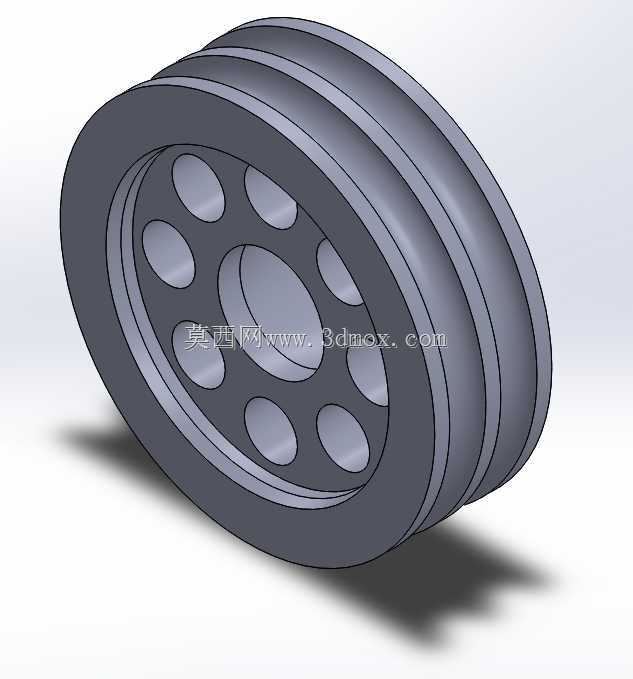

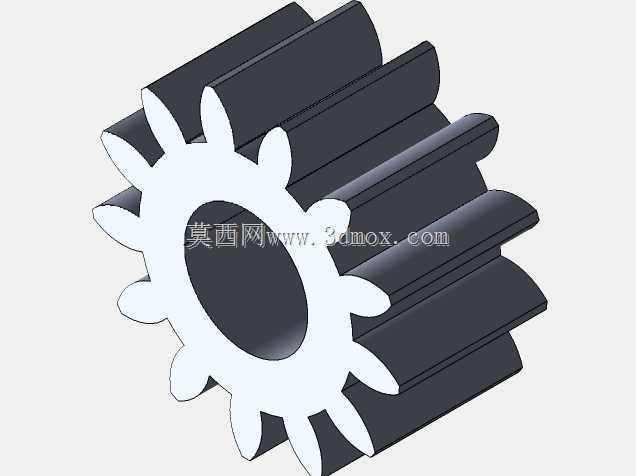

这套组件围绕内燃机润滑系统机油泵的核心传动需求设计，覆盖泵齿轮、泵皮带轮、泵进油弯头、皮带轮套环、轴承垫片五类核心零件，主要适配小排量乘用车及小型工程机械的压力润滑回路，在发动机额定转速区间内可稳定建立0.3-0.5MPa的主油道压力，为曲轴轴颈、凸轮轴摩擦副、气门摇臂机构提供持续的洁净润滑油供给，避免干磨造成的零件烧蚀失效。其中核心传动齿轮采用直齿圆柱齿形设计，齿顶圆、齿根圆与内孔的同轴度公差控制在0.02mm以内，齿面粗糙度达到Ra1.6，可与泵腔内壁保持0.08-0.12mm的设计间隙，既保证齿轮旋转时不会与泵腔发生刮蹭，又能将容积效率维持在90%以上，减少机油内泄造成的压力损失。齿轮内孔与泵轴采用过渡配合，通过平键传递扭矩，配合面的圆柱度公差不超过0.015mm，可避免长期运转后出现轴孔松旷、传动异响的问题。配套的皮带轮采用单槽三角带结构，轮槽角度为38度，适配常规A型传动三角带，安装时通过轴端螺母锁紧，皮带轮端面与齿轮端面的平行度公差控制在0.03mm以内，可避免皮带运转时出现偏磨、掉带的故障，皮带轮的有效传动直径经过匹配计算，可保证发动机怠速时机油泵转速不低于800r/min，满足怠速工况下的最低润滑压力要求。进油弯头采用90度弯折流道设计，流道内壁做圆弧过渡处理，无直角突变结构，可大幅降低机油进入泵腔时的沿程阻力，减少吸油真空度损失，避免高转速工况下出现吸空、气蚀问题，弯头与泵体连接端采用平面密封结构，配合耐油橡胶垫片可实现0.6MPa压力下无渗漏，另一端通过卡扣结构与机油集滤器连接，安装时无需额外工装即可完成快速对位。皮带轮套环作为轴向定位零件，内孔与泵轴采用间隙配合，单边间隙控制在0.02-0.04mm，套环端面的平面度公差不超过0.01mm，安装后可填补皮带轮与轴承端面之间的轴向间隙，限制皮带轮的轴向窜动量，避免皮带轮运转时出现轴向位移导致的皮带对齐度偏差。轴承垫片采用冲压薄钢结构，厚度公差控制在±0.01mm，安装在滚动轴承与泵体端面之间，可调整轴承的轴向预紧量，同时弥补泵体端面的加工平面度误差，避免轴承外圈出现偏载，延长轴承的使用寿命。整套组件的安装边界完全适配常规四缸发动机缸体前端的机油泵安装位，所有连接孔位的位置度公差符合通用内燃机安装规范，无需对缸体进行二次加工即可完成替换装配，在实际台架测试中，可在-30℃到120℃的机油温度区间内稳定工作，满足发动机全工况的润滑供油需求，齿轮的齿形经过修缘处理，可降低啮合时的冲击噪音，整机运转时机油泵部位的噪音值不超过65分贝，不会对发动机整体NVH表现造成负面影响。
