90度弯管有限元位移分析结构模型

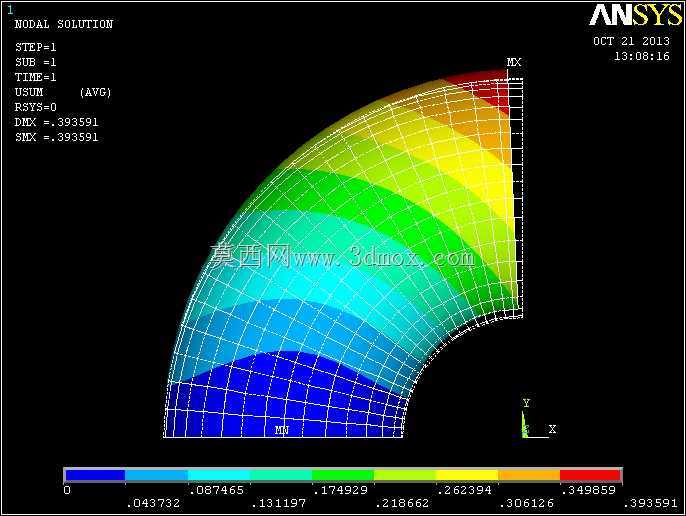

该弯管结构模型针对工业管路系统的转角连接场景设计，可适配化工流体输送、市政给排水、暖通空调循环管路等多类工程场景的管路转向需求，作为管路系统中改变介质流向的核心承载部件，其结构可靠性直接决定整套管路的运行稳定性。从设计逻辑来看，建模阶段优先考虑了弯管在内压作用下的形变分布特性，通过有限元仿真完成位移场的求解计算，云图呈现的位移梯度分布可直观反映弯管受内压时不同区域的形变差异，其中弯管外侧弧面区域位移量最大，内侧弧面位移量最小，该结果可为壁厚优化、加强筋布置提供直接的数据支撑。在结构设计层面，该弯管采用标准90度转角构型，两端接口可适配同公称直径的直段管路，安装边界需预留与弯管曲率半径匹配的安装空间，避免与周边管线、设备支架产生干涉，建模时已考虑管路连接的对中基准，两端端面设置了同轴度定位参考，可直接对接法兰连接、焊接连接等多种管路连接工艺。从功能特性来看，该结构模型可直接用于管路系统的静力学仿真验证，帮助设计人员提前预判弯管在额定工作压力下的形变是否超出密封允许范围，避免因弯管形变过大导致接口泄漏、管路疲劳失效等问题。不同于常规的几何建模，该模型附带的位移分析结果可直接作为结构优化的依据，设计人员可根据位移云图的分布规律，对大位移区域进行局部壁厚加厚，对小位移区域适当减薄，在满足结构强度要求的前提下降低管件整体重量，兼顾可靠性与经济性。在实际工程应用中，这类弯管结构的仿真模型可大幅缩短管路系统的设计验证周期，无需单独制作物理试件开展压力试验即可获取形变分布规律，尤其适用于高压管路、大口径管路的前期设计阶段，可有效降低物理试验的成本投入，同时为管路支吊架的布置位置提供参考，在位移量较大的区域合理设置支撑结构，约束管路的过量形变，保障整套管路系统长期运行的结构稳定性。
