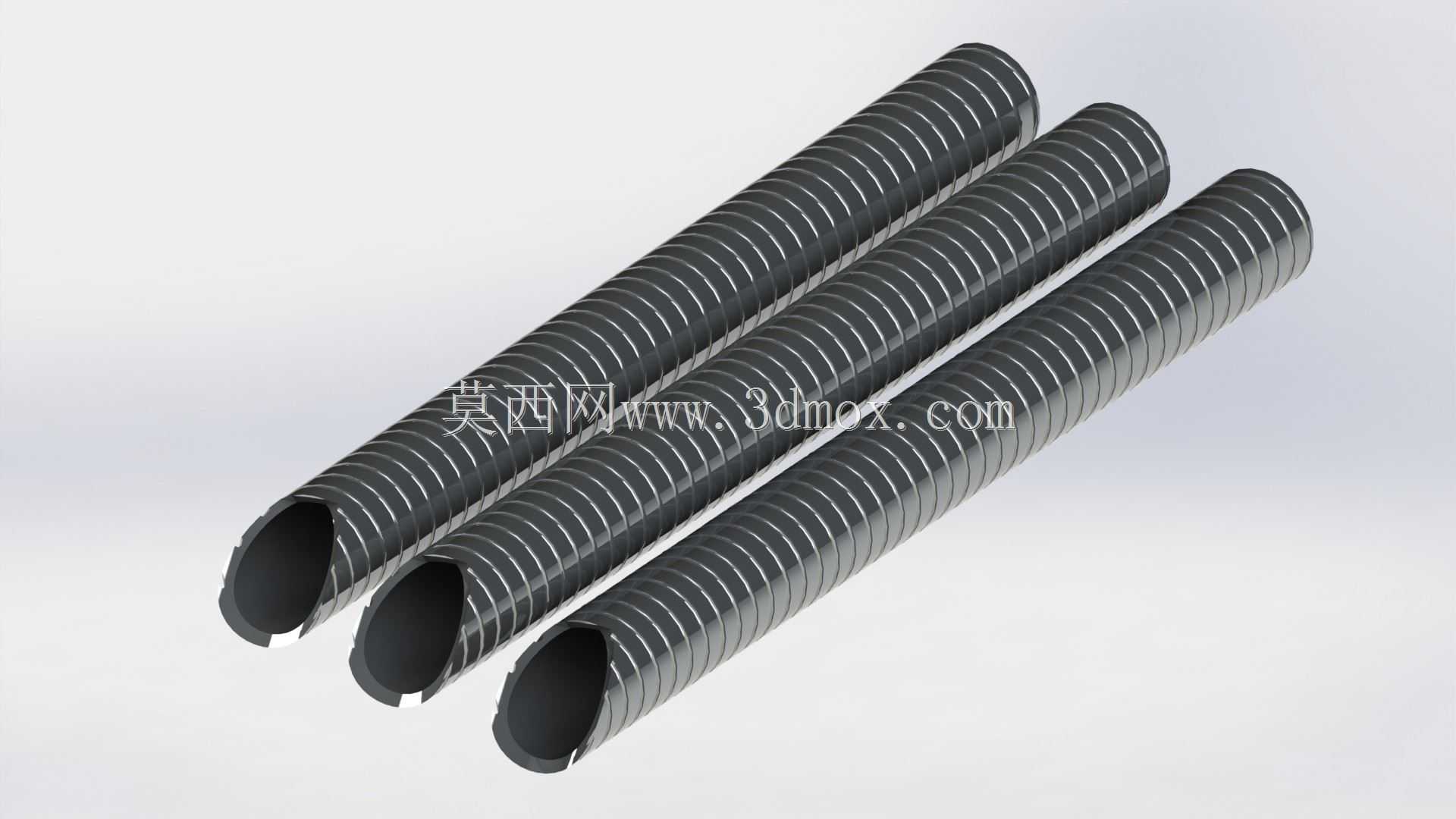

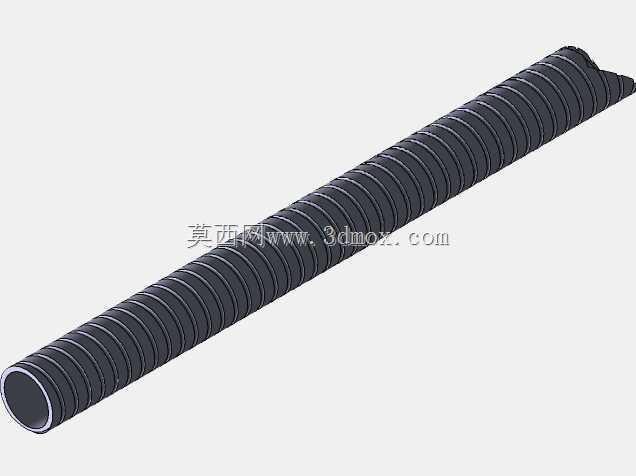

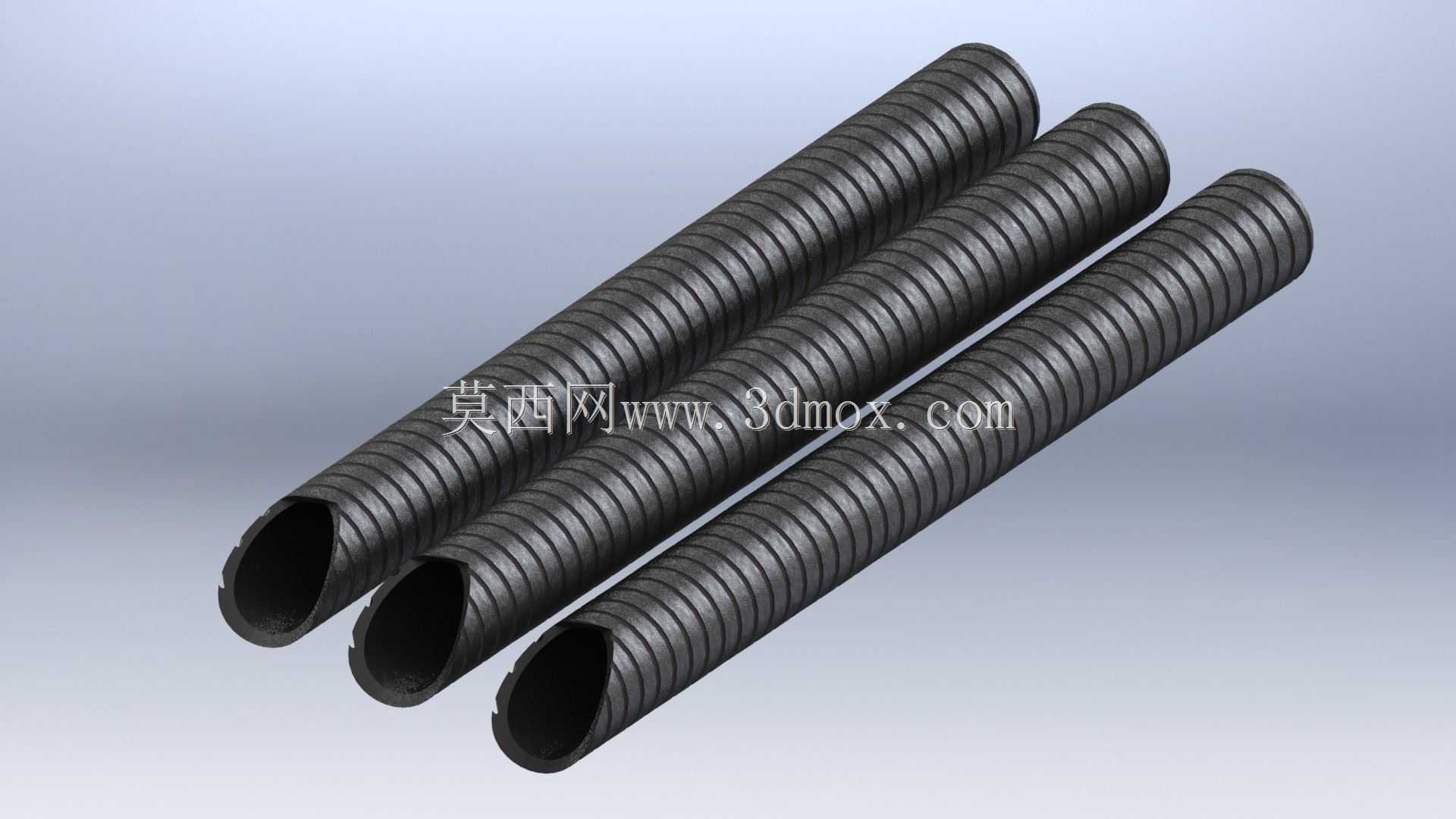

带外螺旋肋结构的换热用翅片管件

这类带外螺旋肋的翅片管件，核心应用场景集中在气液换热工况，常见于工业余热回收装置、暖通空调换热机组、烘干设备风路换热段以及锅炉尾部省煤器模块，承担两种不同温度流体间的热量传递功能，通过扩展管外换热面积提升整体传热效率。从实际使用逻辑来看，光管换热时管外空气侧的换热系数远低于管内流体侧，热阻集中在管外区域，因此在基管外壁加工连续螺旋状翅片结构，可在不显著增加管路占用空间的前提下，将管外换热面积扩大至光管的数倍，有效平衡两侧换热热阻，降低整体换热设备的体积与材料消耗。设计过程中首先需要匹配安装边界，基管的通径需要对接系统管路的公称通径，单根管件的有效长度要适配换热器管板的开孔间距，两端预留的无翅片段长度需满足管板焊接或者胀接的装配要求，避免翅片结构干涉管板密封面。翅片的螺距、肋高参数需要结合工况风速、管内介质流速做匹配：风速较高的工况可适当加大螺距降低风阻，低风速工况则缩小螺距提升换热面积占比；肋高的选取需要兼顾翅片效率与结构强度，过高的肋片会导致翅片根部到顶端的温度梯度过大，反而降低有效换热面积利用率，同时还要考虑加工过程中翅片与基管的结合紧密度，避免长期冷热交变工况下出现接触热阻升高的问题。实际选型建模时，需要注意翅片与基管的一体化结构特征，螺旋肋的导程要保持均匀，管壁厚度需满足系统工作压力下的强度要求，外翅片的轮廓不能超出安装时的管间净距，避免多管排布时出现结构干涉。这类管件在装配时通常采用错排或者顺排的方式固定在两端管板上，建模时还原的螺旋结构细节，可直接用于换热设备的流场仿真前置建模，也可用于管路排布时的干涉检查，避免现场安装时出现翅片磕碰、装配间隙不足的问题。从结构特性来看，连续螺旋翅片的结构相比套装式翅片，具备更好的结构刚度，在含尘气流工况下也不易出现翅片倒伏问题，长期运行的性能衰减幅度更低，适合工况相对复杂的工业换热场景。建模过程中对翅片根部圆角、管壁过渡段的还原，也能为后续的有限元应力分析提供准确的模型基础，校核冷热交变下的结构应力集中位置，提前优化结构参数。
