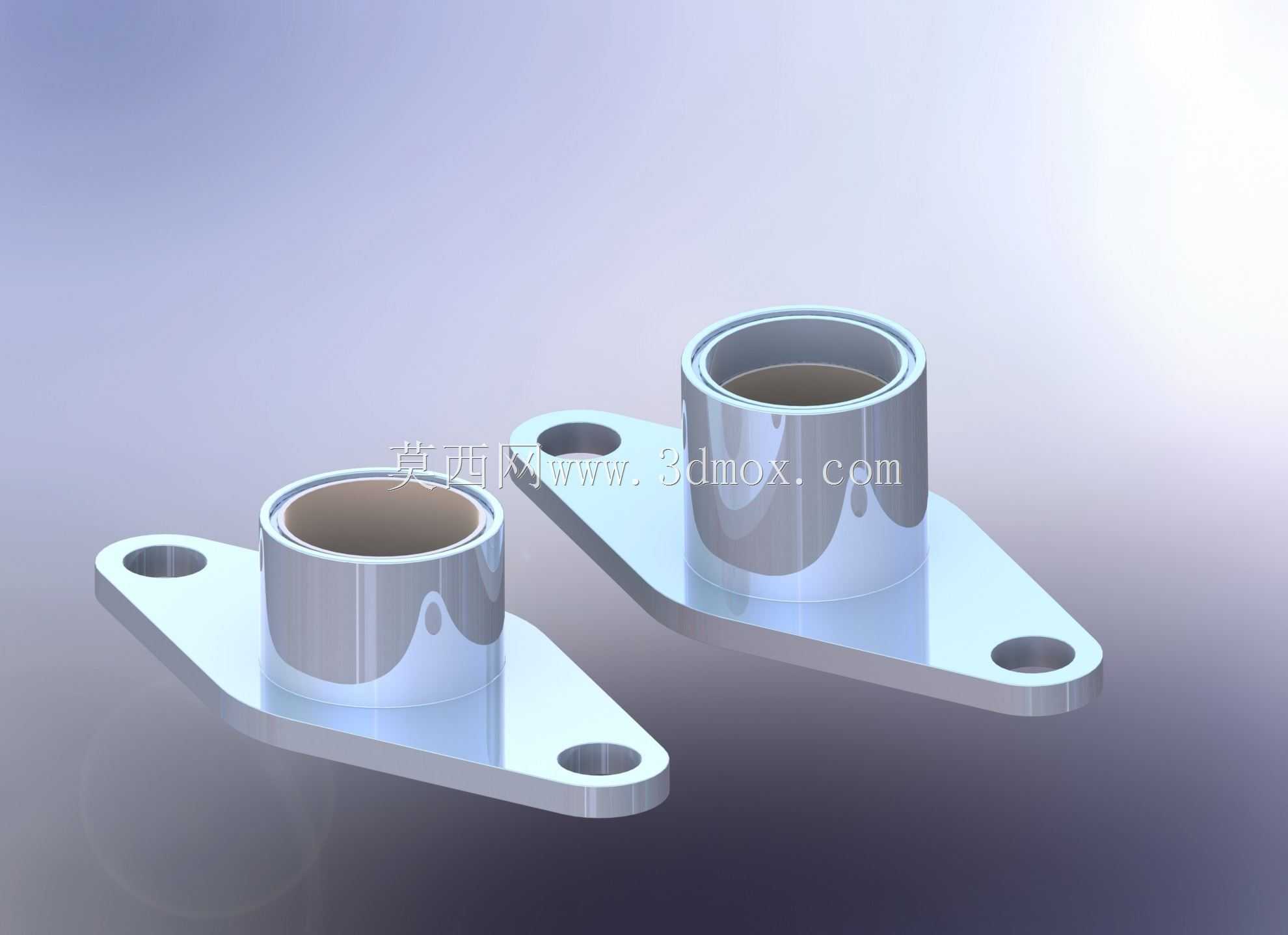

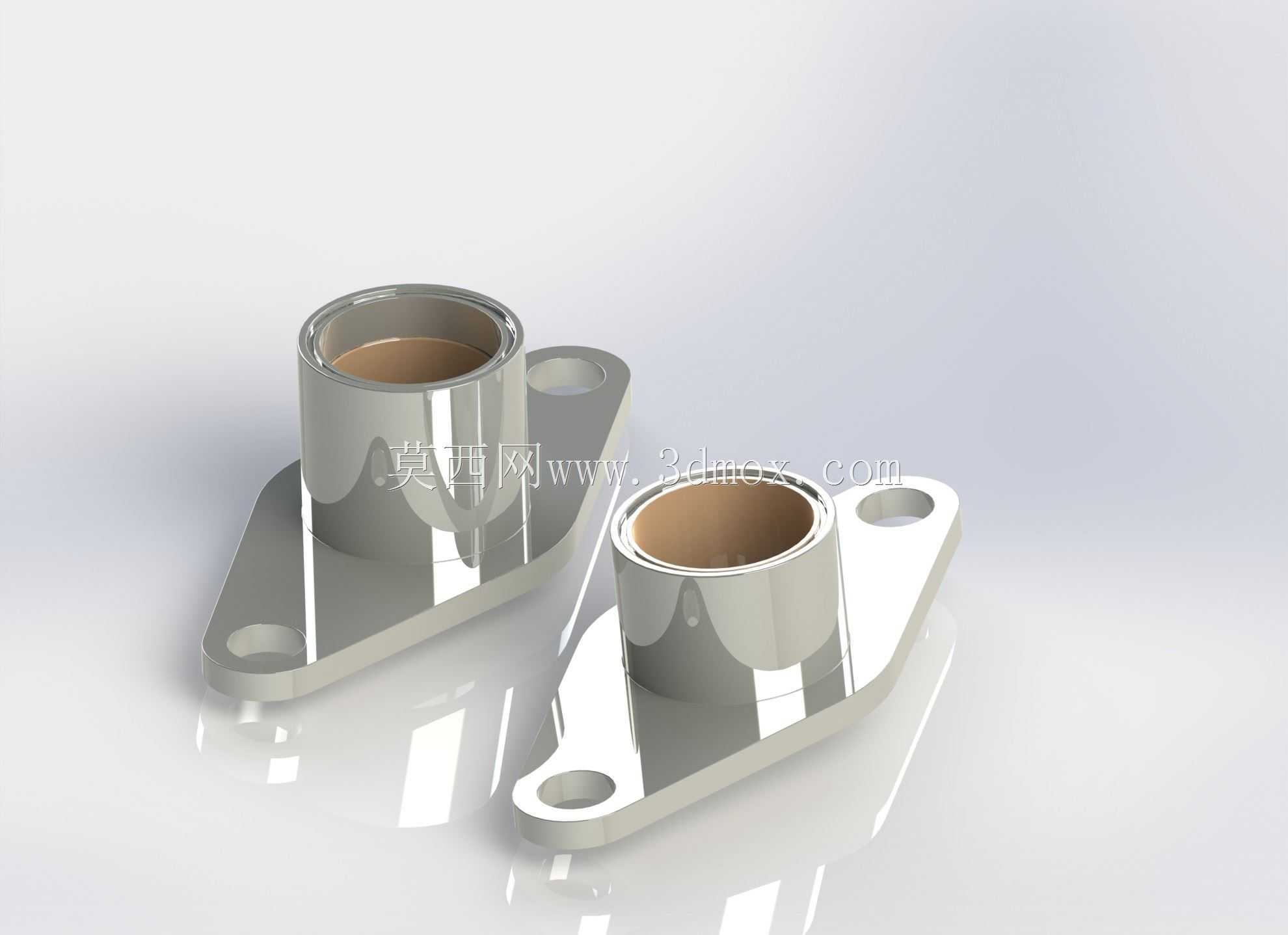

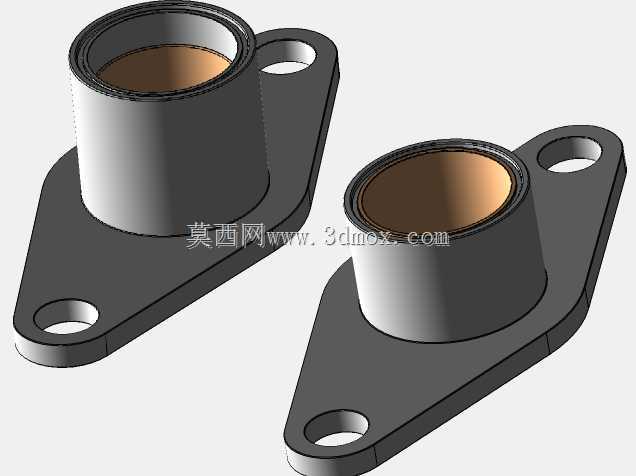

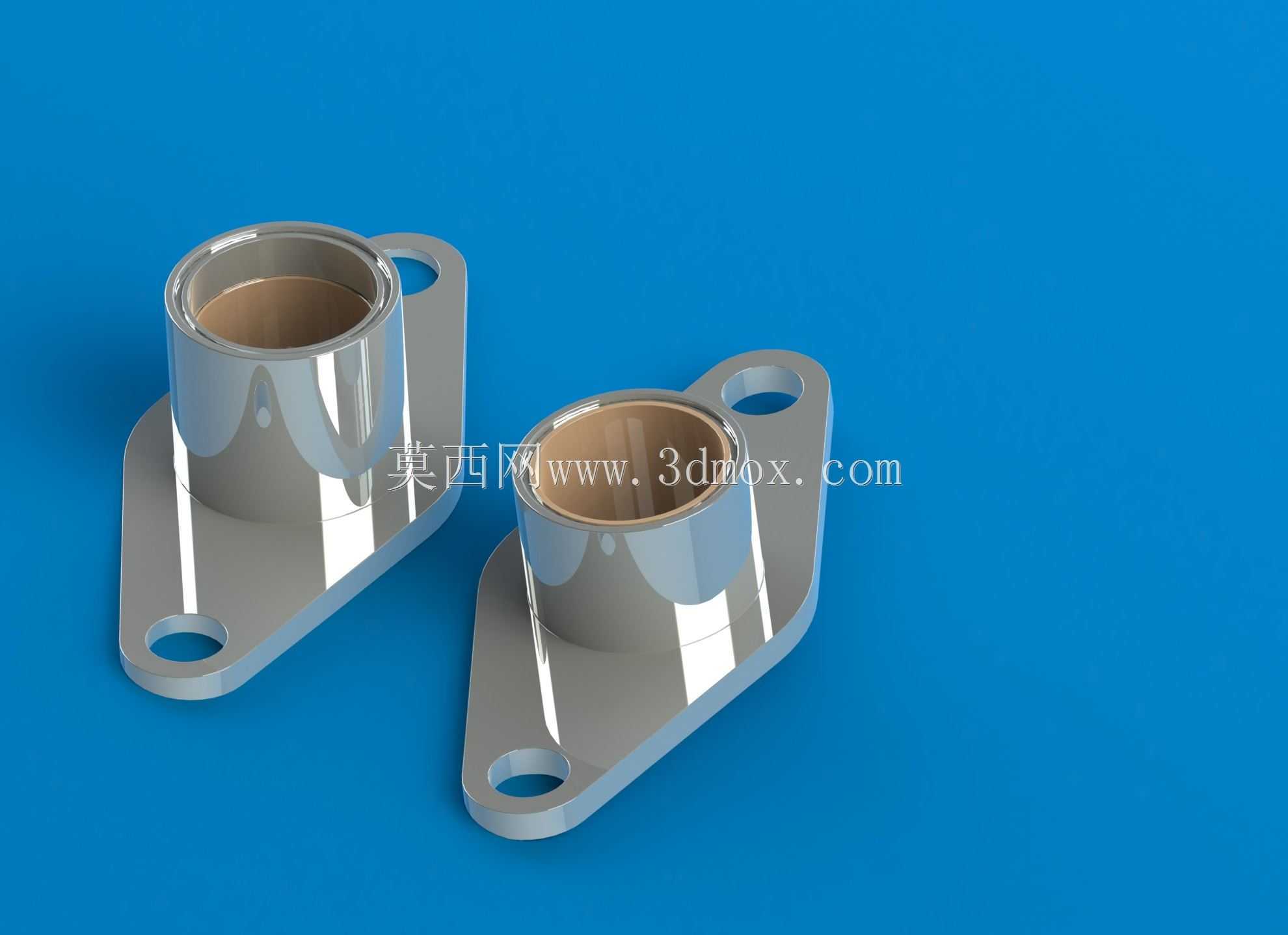

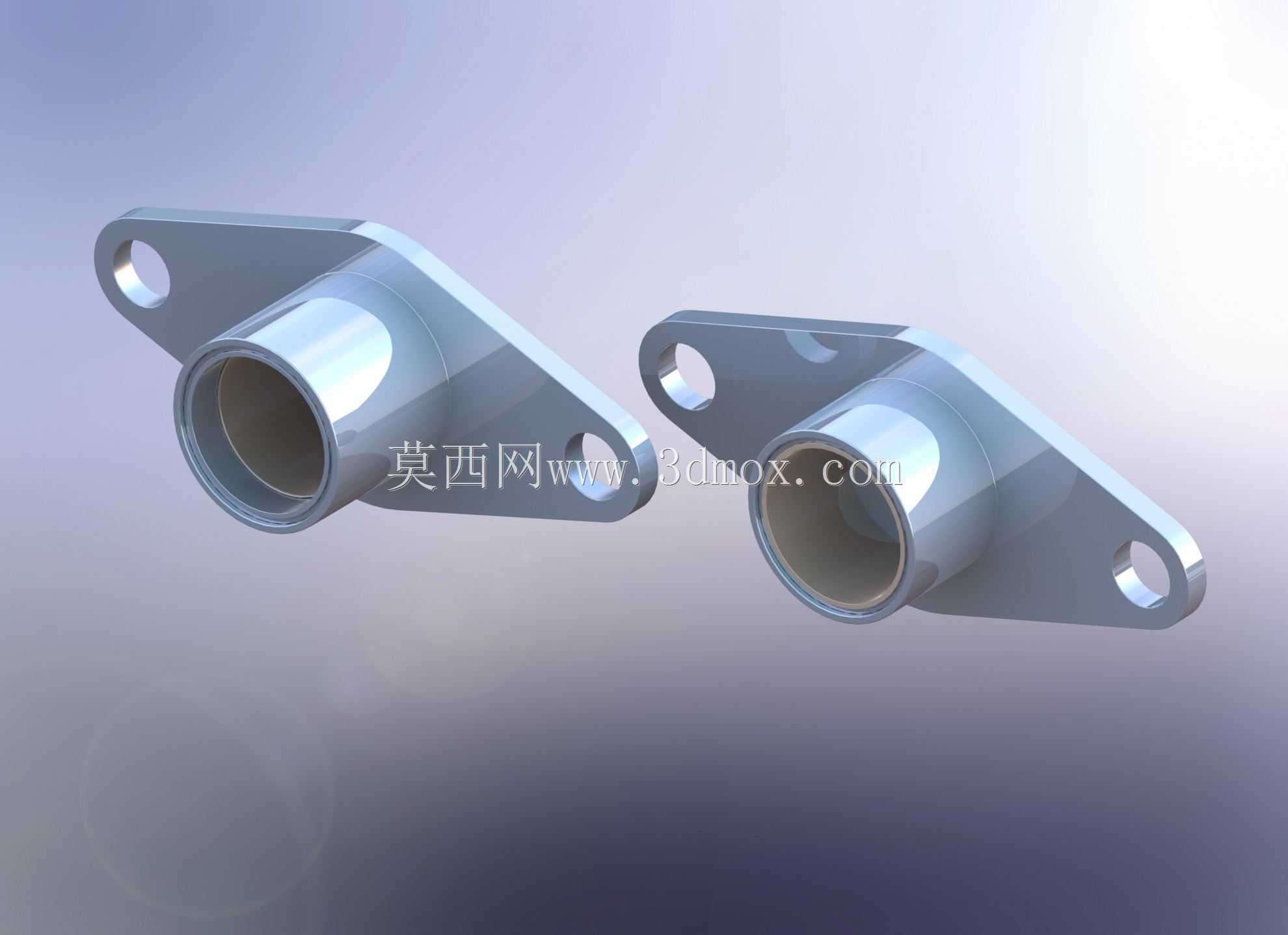

带菱形安装法兰的自润滑套筒轴承结构

这类带菱形切边安装法兰的套筒轴承，多应用在中小载荷的传动支撑场景中，常见于轻工输送设备、小型自动化执行机构、纺织机械的导杆支撑位，也会用在办公自动化设备、小型农用机具的铰接转动位置，替代传统滚动轴承应对安装空间局促、径向载荷平稳但需要一定轴向定位能力的工况。从结构设计逻辑来看，主体的筒身部分承担轴径的径向支撑作用，内壁采用的复合自润滑层可以在无额外注油的工况下长期运行，降低日常维护的频次，适合不方便定期加注润滑脂的封闭安装位。侧边延伸出的菱形安装法兰，相比圆形法兰能在相同安装孔距的前提下缩小整体占用的投影面积，两个安装孔对称分布在筒身两侧，安装时可以通过螺栓直接将轴承固定在设备的墙板或者安装基座上，不需要额外加工轴承座的沉孔或者定位台阶，大幅降低配套安装面的加工精度要求，适配薄板类安装基座的使用场景。设计时筒身的外径与安装法兰的厚度做了等强度匹配，法兰根部做了圆弧过渡处理，避免长期受载后出现应力集中导致的法兰断裂问题，筒身的端面与法兰安装面的垂直度公差控制在0.02mm以内，保证轴件安装后不会出现偏磨，延长轴套的实际使用寿命。安装边界上，两个安装孔的中心距适配常规的轻型设备安装孔位标准，筒身的轴向长度可以根据支撑的轴段长度灵活调整，内壁的公差带选取适合间隙配合的区间，既保证轴件转动时无卡滞，又不会因为间隙过大出现运转晃动。实际选型应用时，这类轴承可以承受恒定方向的径向载荷，也能承受一定幅度的轴向窜动力，适合转速不高、冲击载荷较小的转动副位置，相比同尺寸的滚动轴承，整体结构更紧凑，安装工序更简便，在批量设备装配时能有效提升装配效率，减少配套零件的数量。建模过程中重点还原了法兰与筒身的过渡圆角、安装孔的倒角细节，内壁的自润滑层厚度也按照实际工业产品的常规参数做了等比例还原，安装面的平面度、筒身内外径的同轴度都符合实际加工的公差要求，可以直接用于设备装配的干涉校验、工况模拟环节，也能作为同类支撑部件设计的参考结构，帮助设计人员快速完成安装位的结构匹配，减少重复建模的工作量。
