室内用带波纹段弯式金属连接管路

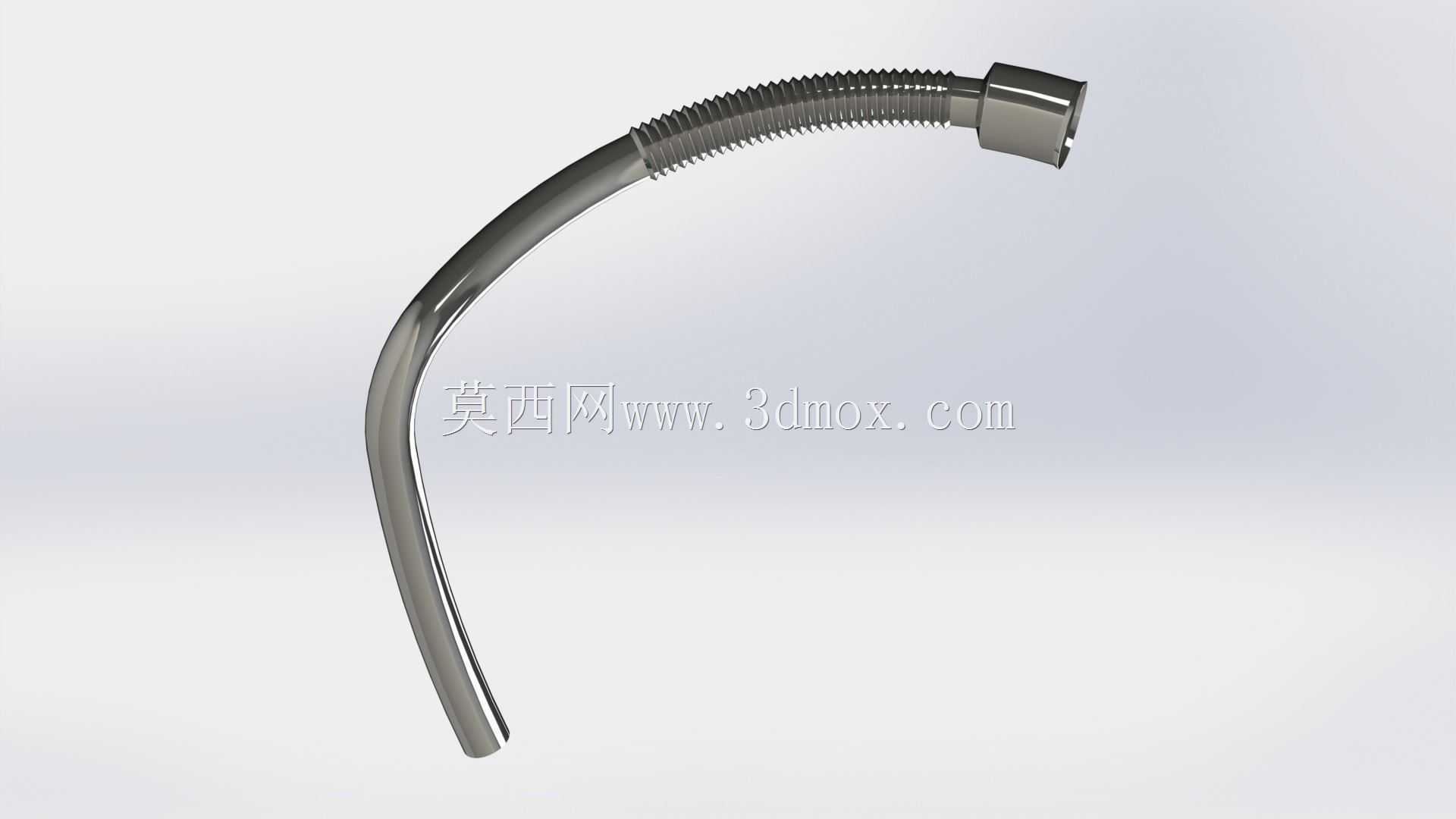

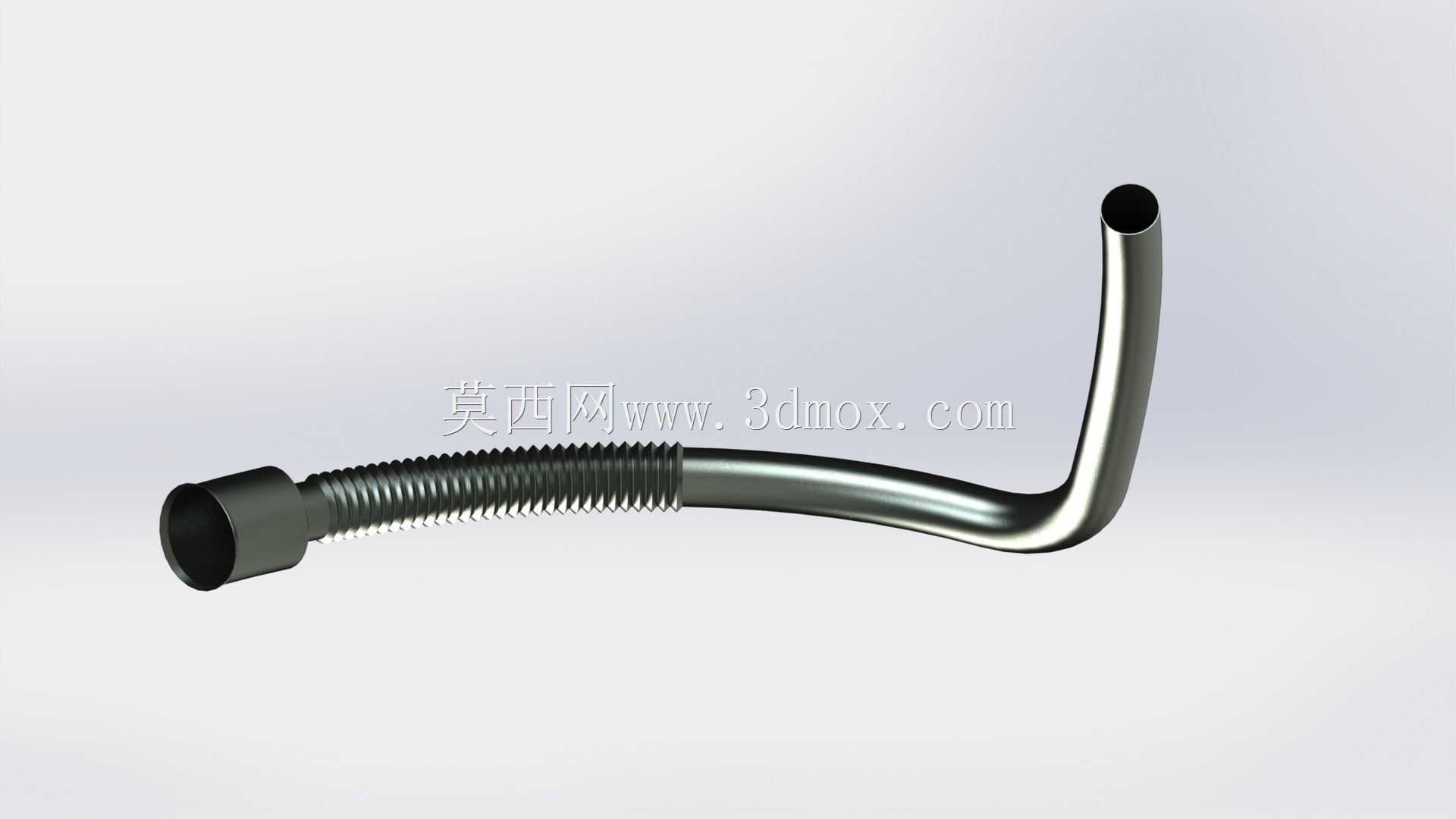

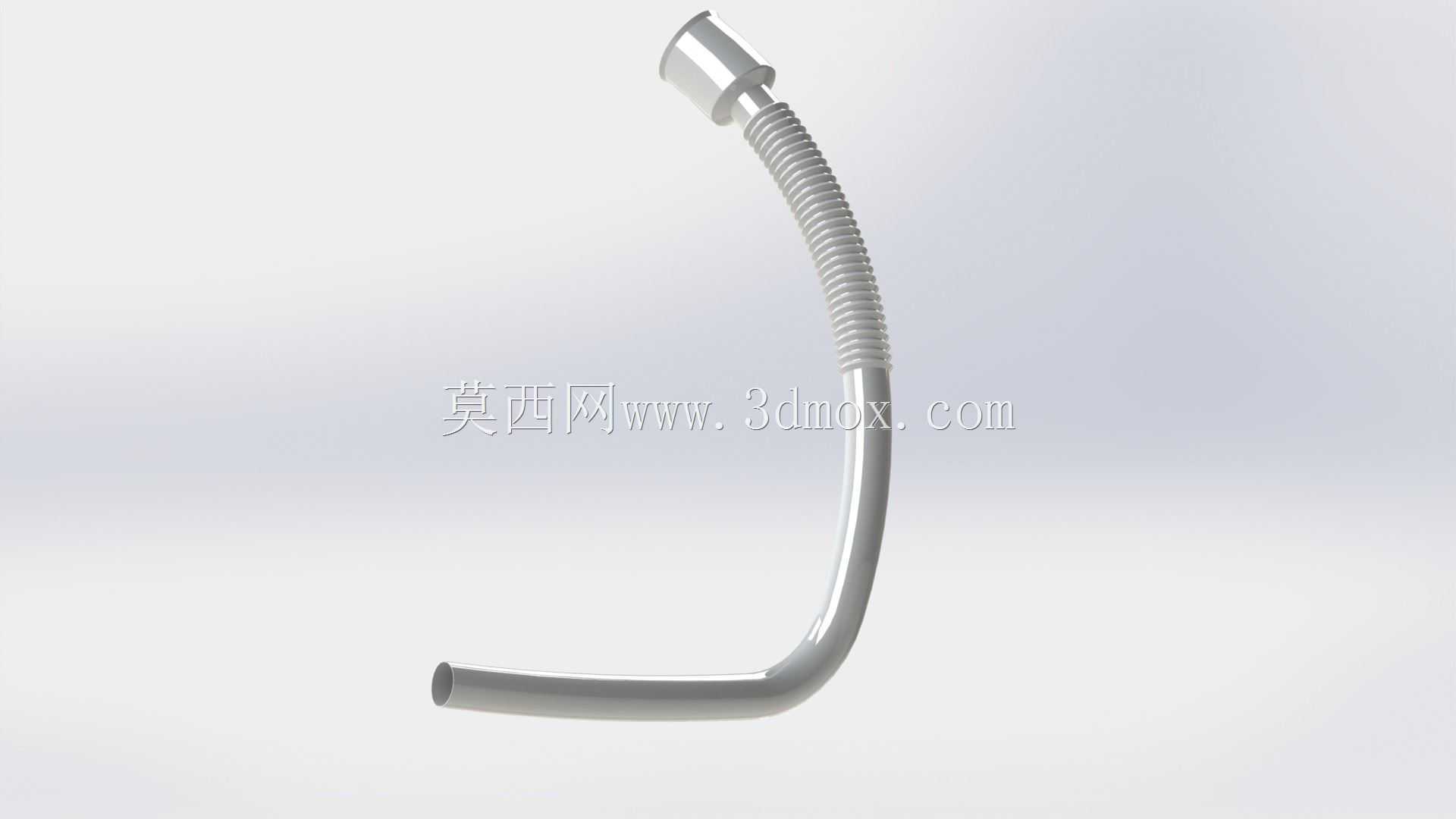

这款弯式金属管路主要面向室内给排水、卫浴接驳、小型设备流体输送场景设计，可适配台盆下水、净水设备进出水、小型暖通支路连接等多种安装工况，在狭小柜体、设备夹层等空间受限的安装场景下优势明显。管路整体采用一体化弯弧成型结构，主体硬管段做了平滑圆弧过渡，避免直角弯折带来的流阻陡增问题，流体经过弯段时不会形成明显涡流，能有效降低管路输送过程中的压力损失，同时减少杂质在弯折处沉积堵塞的概率。靠近上端接口的位置设计了一段连续波纹柔性段，这一结构可以补偿安装过程中出现的轴向、角度偏差，不需要在安装时反复调整硬管的对位精度，哪怕对接接口存在几毫米的错位或者小角度倾斜，波纹段的形变余量都能完成适配，大幅降低现场安装的对位难度，也能抵消设备运行时产生的轻微振动，避免硬连接长期受振动应力出现接口松动、管路开裂的问题。上端接口采用扩口式插接结构，适配常规标准口径的硬管接头，安装时配合密封件即可完成可靠密封，不需要额外做焊接或者套丝处理，适合非专业安装场景的快速装配；下端为平口直插结构，可对接软管或者配套的快插接头，适配不同的管路接驳需求。从安装边界来看，整体弯转半径适配常规室内柜体的内部空间，不会因为弯弧过大占用过多安装位置，硬管段的外径符合室内小流量管路的通用尺寸规范，波纹段的最大形变位移量控制在合理范围，不会因为过度形变导致波纹处出现应力疲劳折损。建模过程中对波纹段的牙距、牙深做了等比例还原，硬管段的壁厚均匀一致，弯弧处的壁厚变化控制在工程允许的公差范围内，完全符合实际加工的工艺要求，可直接用于管路装配的干涉校验、安装模拟，也能作为非标管路设计的参考原型，帮助结构设计人员快速完成管路布局的方案验证，减少反复测绘调整的工作量。
