带握持手柄弯角式气流喷嘴结构

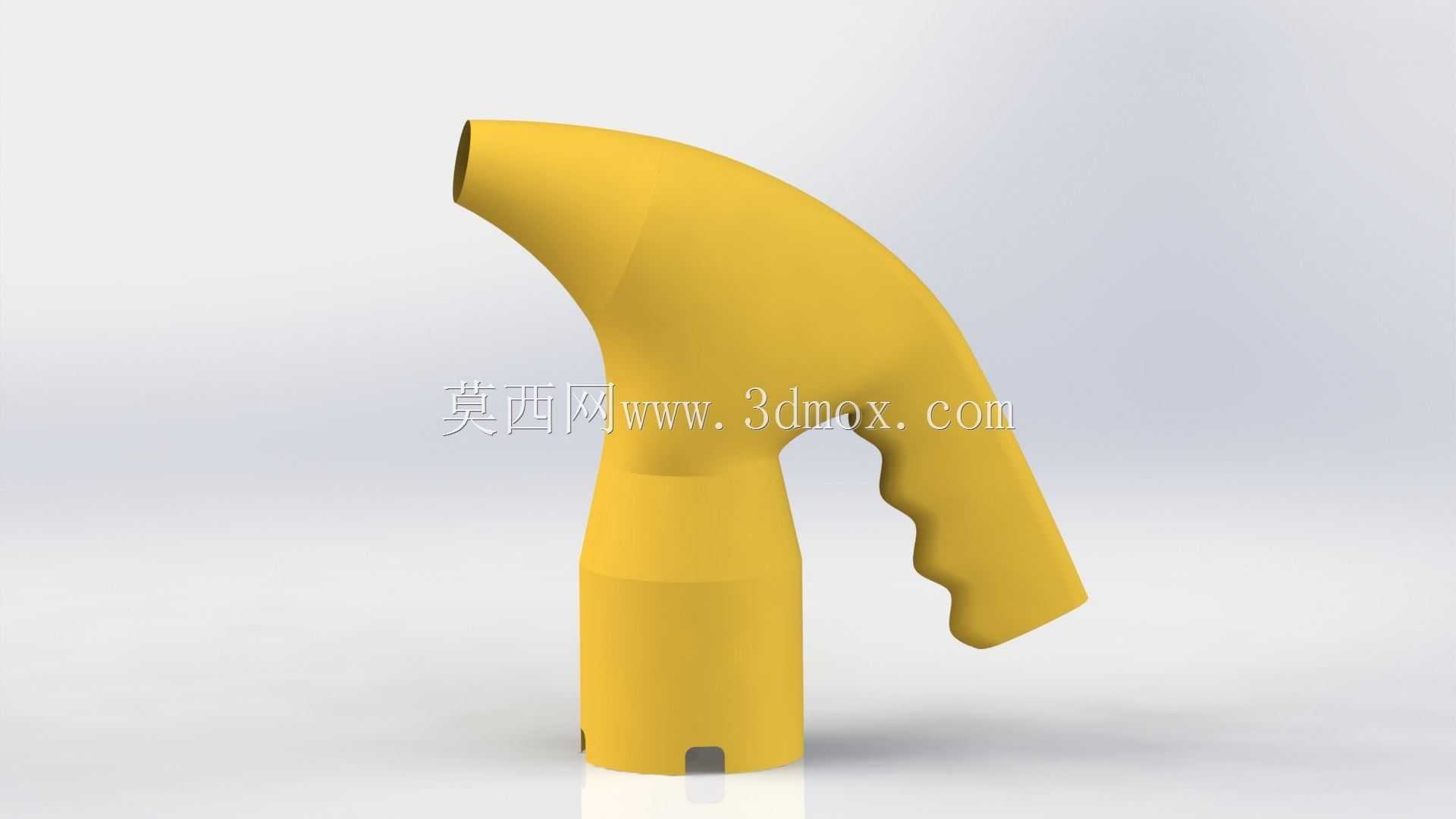

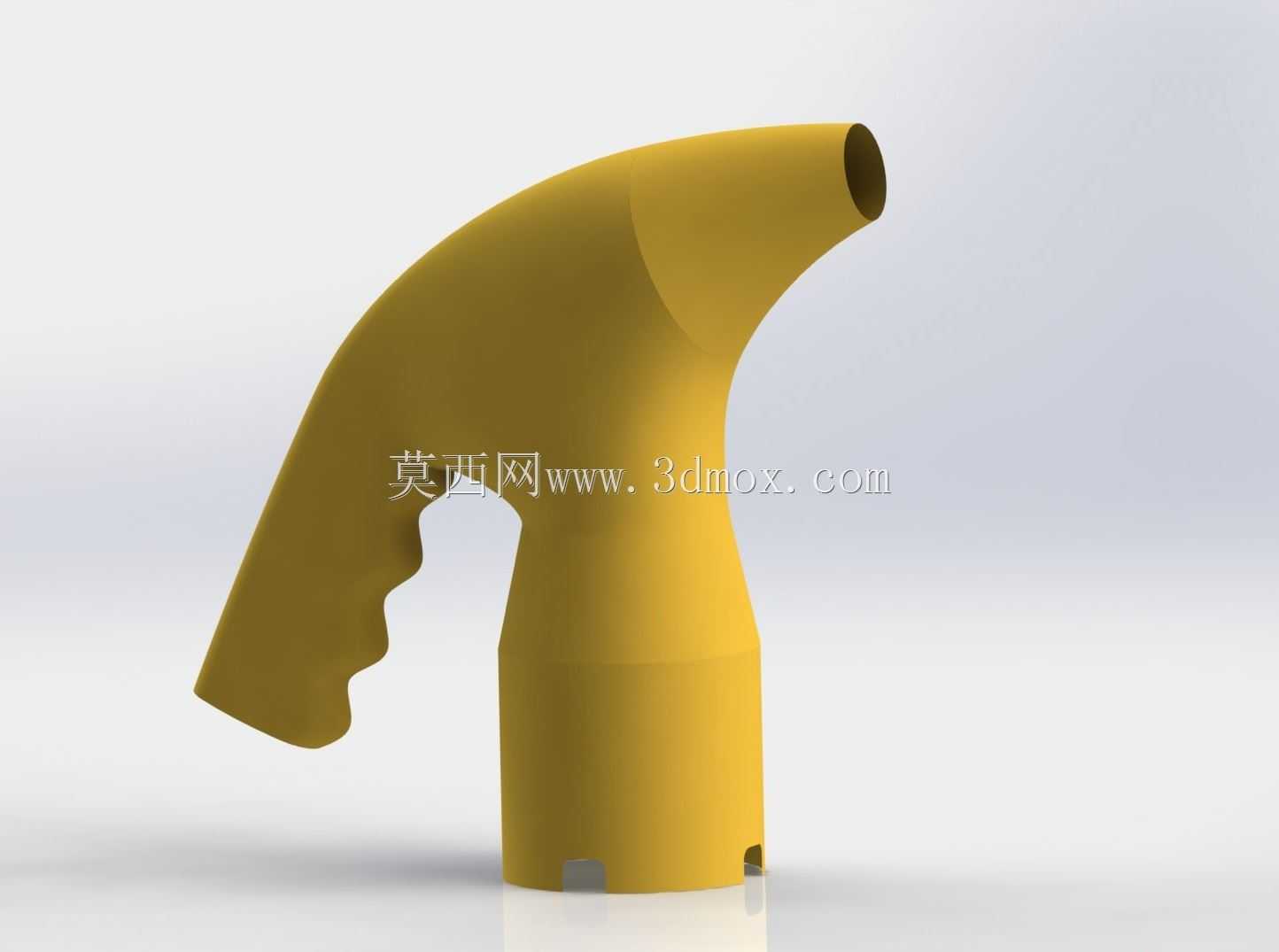

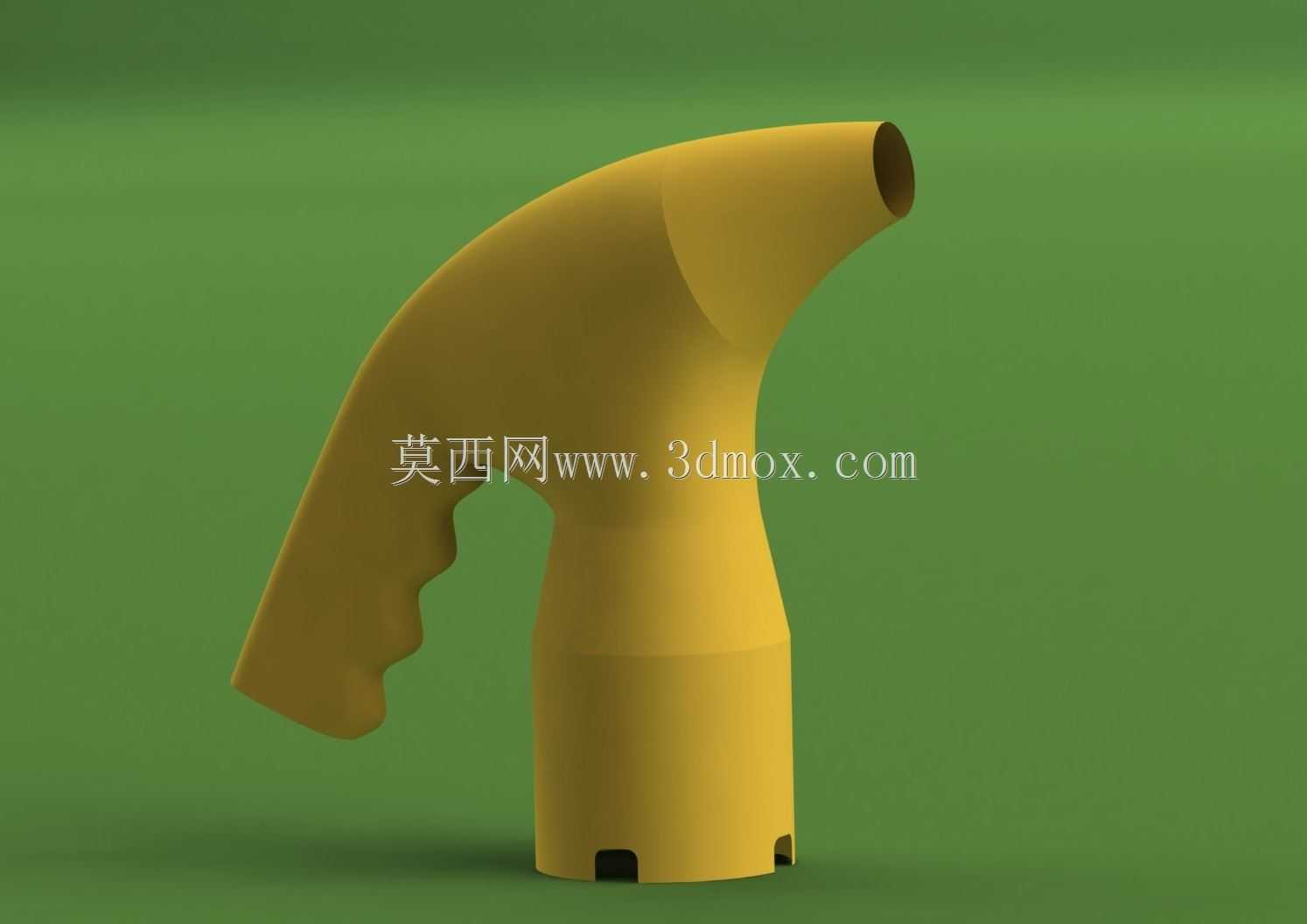

这款弯角带握柄的喷嘴结构，常见于工业吹尘、小型喷涂、工位冷却等作业场景，是气动辅助作业里的常用终端配件。从结构设计来看，整体采用弯角流道布局，出口段相对下部安装段呈固定倾斜角度，能适配作业时操作人员手持的自然姿态，无需刻意扭转手腕即可对准作业点位，长时间操作能降低腕部疲劳。握把区域做了贴合指腹的凹凸轮廓，没有尖锐棱角，握持时的受力分布更均匀，即便带劳保手套操作也能稳定持握，不会出现打滑脱手的情况。下部的安装段为直筒结构，端部预留了对称的卡扣缺口，安装时对准配套管路接头的凸台卡入即可完成固定，不需要额外的紧固件辅助，拆装效率较高，安装后流道同轴度偏差控制在合理范围，不会出现气流偏斜外泄的问题。流道内部做了顺滑过渡处理，从下部接口到上部出口的截面变化平缓，没有直角突变的结构，气流通过时的局部阻力损失更小，能在同等供气压力下获得更稳定的出口流速，不会因为流道紊流产生额外的气动噪音。出口段做了收窄设计，能对气流起到约束导流作用，让喷出的气流束集中度更高，作业时的有效作用距离更远，针对缝隙内的浮尘、碎屑清理场景，能精准对准狭窄区域完成吹扫，不会出现气流过度扩散导致的作业范围失控问题。整体外形的轮廓过渡全部采用圆角处理，没有突出的锐边结构，日常取放、操作过程中不会刮蹭操作人员的衣物或者皮肤，也不容易和周边的设备管线发生勾挂。安装边界方面，下部直筒段的外径适配常规的气动软管快插接头规格，安装后整体的横向占用空间较小，即便在设备排布密集的工位上使用，也不会和周边的工装、工件产生干涉。结构壁厚设计兼顾了强度和轻量化需求，采用常规工程塑料注塑即可成型，日常使用中即便发生轻微磕碰，也不会出现壳体开裂或者流道变形的问题，能适配车间内多粉尘、偶尔有轻微磕碰的作业环境。针对不同的作业需求，该结构也可以通过更换出口段的内衬套调整出口孔径，适配不同流量、不同喷射形态的使用需求，不需要更换整体结构就能拓展使用场景。
