保时捷968排气跨接双孔密封法兰结构

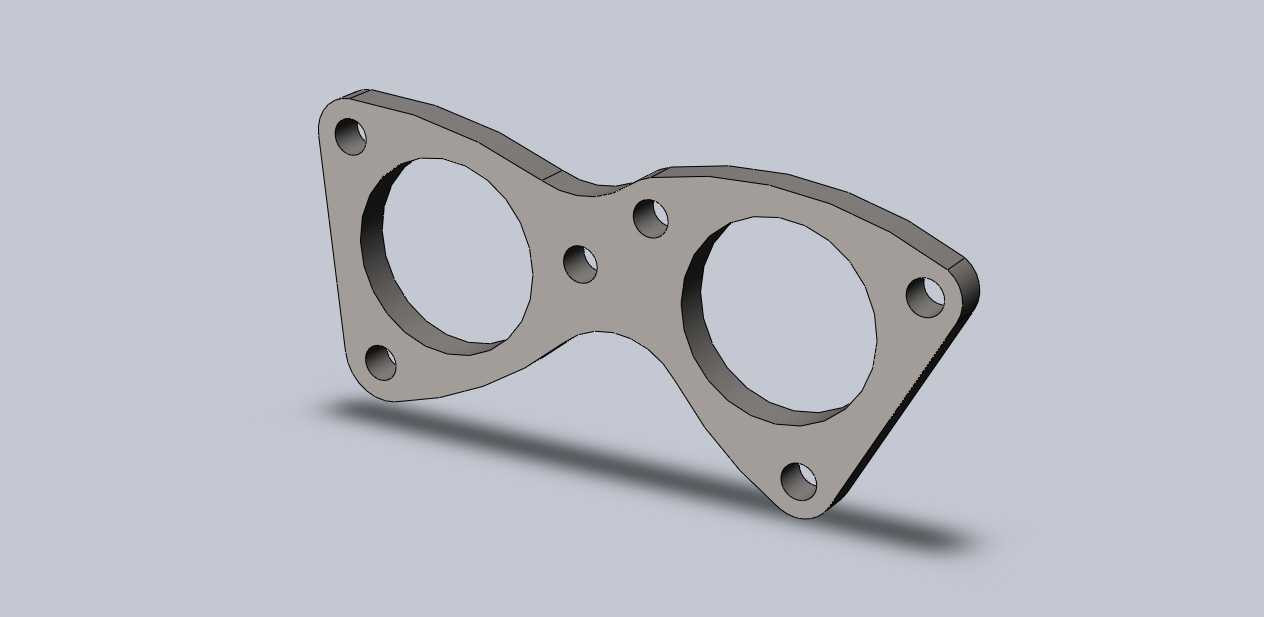

　　这款双孔异形法兰主要应用于保时捷968车型的排气系统跨接位置，承担排气歧管到中段管路的连接密封功能，是排气通路中保障气密性、传递结构载荷的关键连接件。从实际装车场景来看，该法兰布置在排气歧管出口与下游金属管路的对接端面，长期处于高温排气冲刷、整车行驶振动的工况下，因此设计阶段首先要兼顾密封可靠性与安装适配性。整体轮廓采用非对称异形薄板结构，两个大直径通孔为排气流通通道，孔径匹配对应歧管的出口通径，避免排气通路出现截面突变引发的排气背压异常升高，两个流通孔的中心距严格匹配原厂歧管的接口间距，保证对接时气道完全对齐，不会出现错位遮挡通流面积的问题。法兰本体上分布的多个小直径安装孔，分别对应歧管侧与管路侧的螺栓固定点位，

　　孔位的位置度公差控制在±0.1mm以内，确保装车时螺栓可以顺利穿入，不会出现强制装配导致的法兰变形、密封面翘曲问题。密封面采用整体平面加工，平面度公差控制在0.05mm范围内，配合两侧的密封垫片，可以在高温工况下有效阻挡废气泄漏，避免出现排气异响、舱内废气渗入的问题。设计时充分考虑了安装边界的限制，法兰外轮廓的异形造型完全避让周边的机舱部件，不会与周边的线束、隔热罩、车身支架产生运动干涉，法兰厚度选取兼顾了结构强度与轻量化需求，既不会因为厚度过薄在螺栓紧固时发生形变，也不会因为厚度过大增加不必要的重量、占用过多安装空间。从结构受力角度，两个流通孔之间的连接筋做了加宽处理，避免长期受高温和振动影响出现连接部位开裂的问题，

　　外缘的过渡圆角处理可以减少应力集中，提升法兰的抗疲劳寿命，适配车辆全生命周期的使用需求。建模过程中严格按照逆向测绘的实车尺寸还原，每个安装孔的相对位置、密封面的平面精度、轮廓的过渡曲线都和实车部件保持一致，可直接用于排气系统改装的结构验证、配件生产的数模参考，也可作为同类异形法兰设计的结构参考案例，帮助设计人员理解车用排气法兰的点位匹配、密封面设计、边界避让的核心设计逻辑。
