机床夹具用楔形对称式滑夹结构

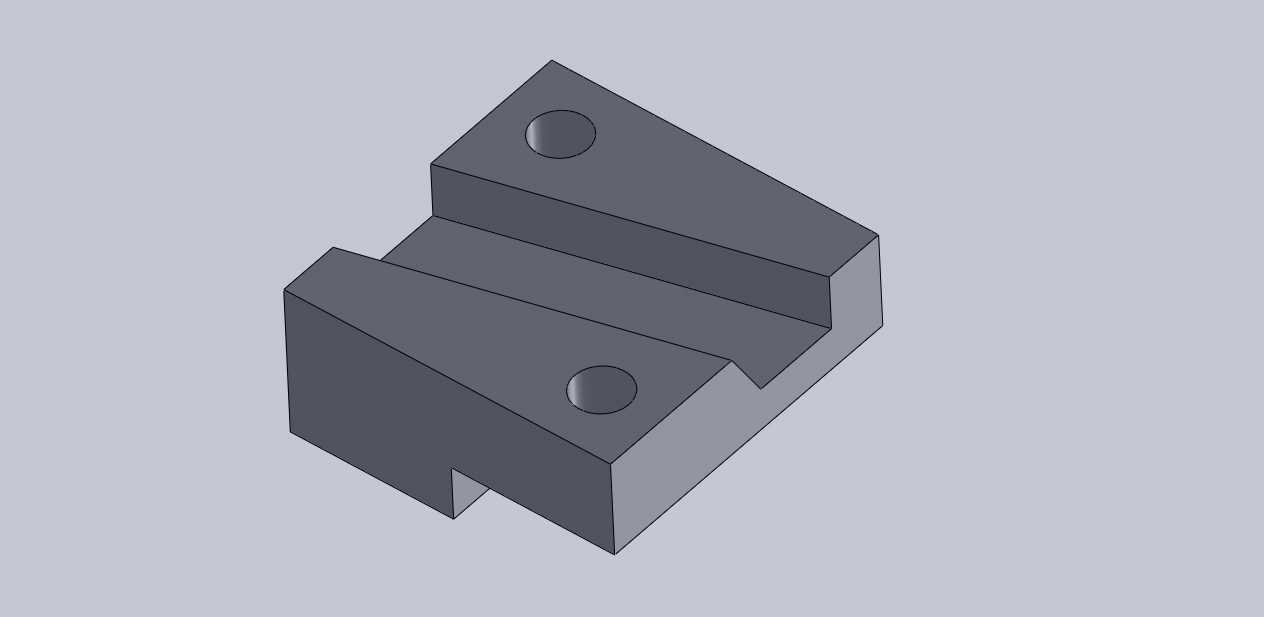

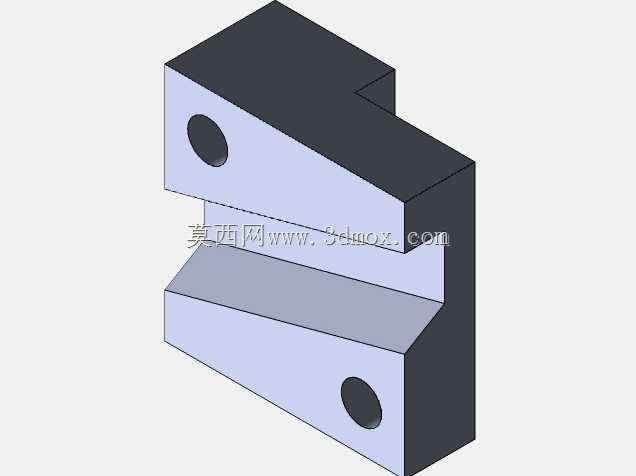

这类滑夹多应用在机床工装夹具的定位夹紧工位，常见于普通铣床、加工中心的专用夹具，以及自动化生产线的工件定位模组中，核心作用是在工件装夹环节提供对称式的侧向夹紧力，避免工件在切削加工、工位转运过程中出现位移偏斜。从结构设计来看，该滑夹采用对称楔形布局，主体为分体式对称夹块结构，中间开设贯通式导向槽，可沿配套的导轨座做直线滑移运动，两个夹块的相对面为平行夹持面，外侧为楔形斜面，可与驱动端的斜楔推块配合，将驱动件的直线推力转化为垂直于导向方向的夹紧力，夹持力分布均匀，不会对被夹工件造成局部压伤。设计时优先考虑了受力均衡性，两个夹块上分别设置了圆柱定位销孔，用于安装复位弹性件的定位柱，当驱动端的斜楔退回时，两个夹块可在弹性件作用下自动张开，松开工件，无需额外手动操作，适配自动化上下料的节拍需求。滑夹的底部设置有与导向槽匹配的限位凸台，可限制夹块的滑移行程，避免夹块从导轨座中脱出，同时凸台与导向槽的配合面采用小间隙配合，既保证滑移顺畅，又能控制夹块的位置精度，夹持重复定位精度可控制在0.02mm以内，满足普通机加工的定位要求。外形方面，该滑夹整体为对称式块状结构，边角处做了倒角处理，避免安装调试过程中锐边划伤操作人员，夹持面的粗糙度控制在Ra1.6以内，保证与工件接触面的贴合度，减少夹紧过程中的应力集中。安装边界上，滑夹的整体厚度适配常规夹具的安装空间，中间贯通槽的宽度可匹配标准宽度的导轨条，两个销孔的中心距与常规复位弹簧的安装尺寸匹配，无需额外定制配套件即可直接装配到通用夹具基座上，降低了夹具的制造成本与装配难度。在实际使用场景中，这类滑夹常配合气缸或液压缸驱动的斜楔机构使用，可夹持方形、矩形截面的工件，也可通过更换夹持块适配异形工件的装夹需求，在批量零件加工场景中，可大幅缩短工件装夹的辅助时间，提升加工效率，同时对称夹紧的结构可避免工件受单侧夹紧力出现变形，尤其适合薄壁类零件的装夹作业。
