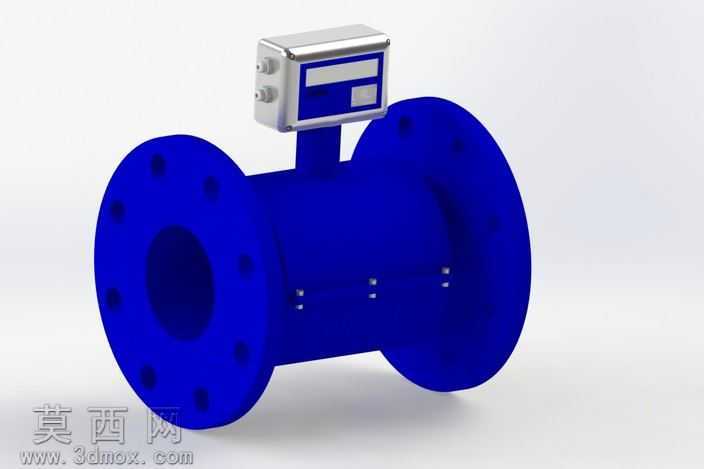

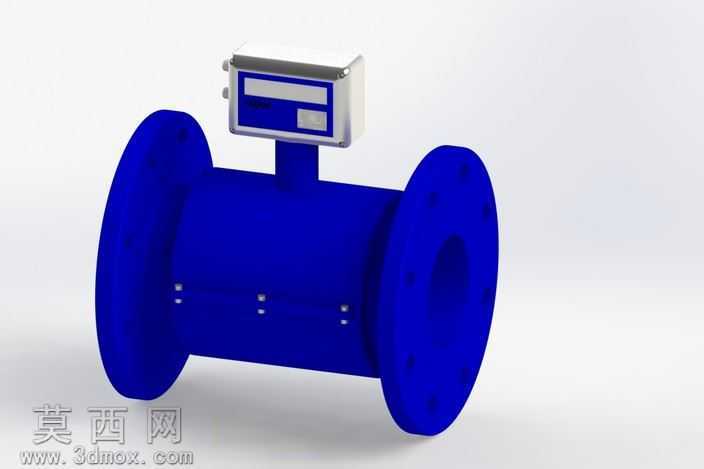

法兰式管道电磁流量计三维设计作品

本作品为法兰连接式管道流量计的三维建模设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，首先以管道通径、法兰连接尺寸为核心基准参数，绘制测量管段的回转截面草图，通过凸台拉伸、回转特征生成两端带法兰盘的主体测量管结构，法兰盘上的螺栓孔采用圆周阵列特征完成均布排布，严格匹配工业管道法兰的安装尺寸规范，保证模型可直接对接管道安装场景的装配校验需求。上部的变送显示单元采用独立子装配体设计，先绘制仪表壳体的拉伸切除特征，预留显示窗口、接线端口的结构位置，再通过凸台、圆角特征细化壳体的防护边角结构，变送单元与测量管之间的连接支架采用加强筋特征强化结构强度，还原真实仪表的安装支撑结构。材质与渲染阶段，测量管主体赋予深蓝色工业防护漆材质，调整材质的粗糙度、反光度参数模拟工业铸件喷涂后的哑光金属质感，法兰密封面赋予金属原色的碳钢材质，突出密封面的机加工光洁质感，变送显示单元的壳体采用浅灰与深蓝双色工程塑料材质，显示窗口赋予半透明玻璃材质并添加轻微反光效果，模拟真实仪表显示屏的视觉效果。结构设计上完整还原了电磁流量计的核心构造，测量管内部预留了电极安装的结构位置，管段外部的固定螺栓采用阵列排布还原真实产品的装配细节，变送单元的显示区域做了凹陷处理匹配嵌入式显示屏的安装结构，整体模型的各部件间装配关系清晰，无干涉错位问题。设计思路围绕工业现场的实际应用场景展开，优先保证法兰连接尺寸的通用性，兼顾仪表外观的工业防护设计，模型可用于工业管道系统的装配仿真、仪表选型展示、教学演示等场景，各特征参数可根据不同通径规格快速调整修改，具备良好的参数化复用性。
