车载仪表台iPhone夹持支架设计

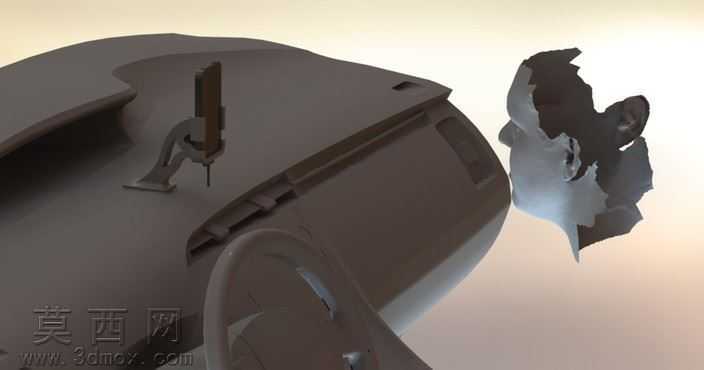

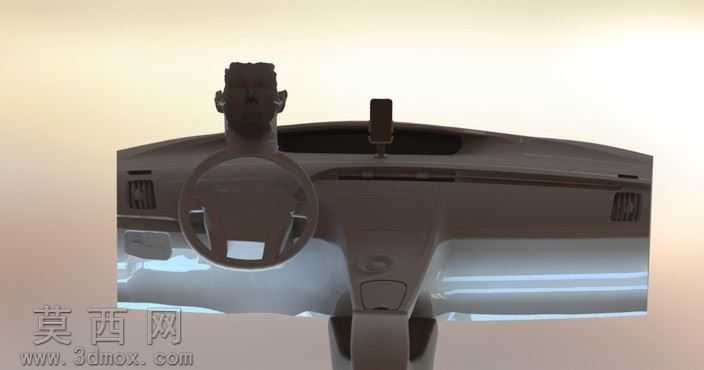

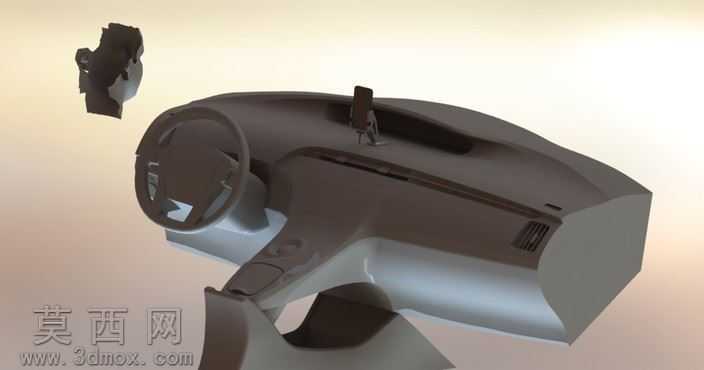

本作品为适配iPhone使用的车载仪表台夹持支架，整体采用一体式流线型结构设计，建模阶段以SolidWorks为核心工具完成全参数化三维构建，首先从底座定位基准开始绘制草图，确定方形底座的安装接触面尺寸，保证放置在仪表台时具备足够的接触面积维持放置稳定性，随后向上延伸出带镂空减重结构的弯曲支撑臂，支撑臂的弧度经过多次参数调整，既保证整体结构的力学强度，又通过流畅的曲面线条提升视觉质感，避免生硬直角带来的突兀感。上部夹持结构采用上下双托臂的开放式设计，建模时精准匹配iPhone的机身厚度与侧边弧度，上下托臂的内槽预留了合适的夹持余量，既可以稳固卡合手机避免行驶过程中滑落，又不会过度挤压手机边框造成外观损伤，托臂与支撑臂的衔接处做了圆弧过渡处理，消除应力集中点，提升整体结构的耐用性。材质渲染阶段选用哑光磨砂硬质塑料作为主体材质，调整材质的粗糙度与反射参数，模拟日常数码配件常用的哑光PC材质质感，底座部分略微提升材质的耐磨属性参数，还原接触仪表台时的防滑质感，渲染时采用柔和的侧上方打光，突出支撑臂的曲面弧度与夹持结构的轮廓细节，阴影做柔化处理，清晰展现整体结构的比例关系。设计思路上以实用简洁为核心，摒弃多余的装饰结构，让支架放置后不会遮挡过多仪表台视线，同时将手机支撑到合适的观看角度，让iPhone屏幕朝向驾驶员视角，方便行车过程中快速查看导航等信息，整体结构无额外活动零件，一体成型的设计既降低了生产开模的复杂度，也避免了活动结构长期使用出现的松垮问题，夹持槽的尺寸经过多轮适配调整，可兼容对应尺寸的iPhone机型，放置在仪表台任意平整位置都可稳定使用，用极简的结构实现手机稳固支撑的核心功能。
