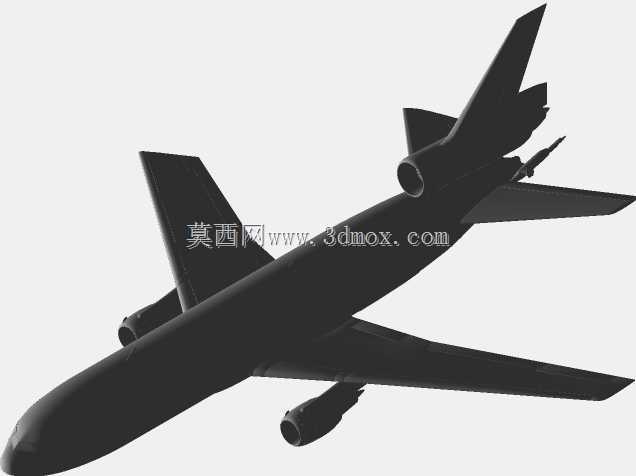

MD-11系列宽体民用运输飞机三维结构

在民航运输与航空货运的实际作业场景中，三发布局的宽体机型曾在中远程航线上承担了大量干线运输任务，MD-11及其衍生的DC-10、KC-10系列机型，凭借独特的尾吊第三台发动机的布局，在兼顾载客量与货舱容积的同时，对机场跑道长度、地面保障设施的适配性优于同期部分四发宽体机型，在二十世纪末到二十一世纪初的全球民航货运网络中占据了不小的份额，不少航空货运企业至今仍保留该机型的改装货机用于特定航线的大件货物运输，部分特种改型还承担空中加油、要员运输等特殊任务。从结构设计的角度拆解该机型的三维模型，首先能直观看到其气动布局的核心特征：下单翼搭配翼下吊装两台大涵道比涡扇发动机，垂尾根部集成第三台发动机的进气道与尾喷口结构，这种布局在设计阶段需要重点平衡尾吊发动机带来的机身尾部重量配平问题，因此模型中机身长度、机翼后掠角、水平尾翼的安装位置都经过了多轮气动迭代，水平尾翼设置在垂尾中段而非机身尾部，就是为了规避发动机尾流对尾翼操纵效率的干扰，同时减小机身尾部的结构重量集中。在实际的结构建模过程中，机翼的翼型曲线是整个模型的核心基准，该机型的机翼采用超临界翼型设计，后掠角在35度左右，翼展长度接近52米，机身全长约61米，机身截面为宽体客机常用的圆形截面，客舱段直径约6米，能够满足并排布置10个经济舱座椅的布局需求，货舱段的地板结构预留了标准航空集装箱的安装接口，主货舱的舱门尺寸能够适配LD3系列标准集装箱的装卸作业，机身蒙皮的长桁、隔框结构在模型中按照真实机型的受力路径布置，机翼与机身的连接段采用翼盒贯穿机身中央的结构形式，能够将飞行过程中机翼产生的升力均匀传递到整个机身结构，避免局部应力集中。针对不同改型的结构差异，模型中也保留了对应的结构特征：客运型机身侧面布置了多组客舱舷窗与前后登机门、勤务门，货运型则取消了舷窗结构，在机身左侧前部设置了大尺寸向上开启的货舱门，KC-10加油改型则在机身后部加装了空中加油伸缩套管结构，机翼内部预留了额外的燃油箱安装空间，能够满足自身长航程飞行同时为其他战机加注燃油的载荷需求。起落架部分的结构建模完全匹配真实机型的收放逻辑，前起落架为双轮结构，向前收入机身头部的起落架舱，主起落架为两组四轮小车式结构，向内收入机翼根部与机身腹部的起落架舱内，起落架的减震支柱、轮胎、收放作动筒的结构比例都按照真实尺寸还原，能够直观展示地面停放状态下的机身离地高度、起落架的支撑角度，为机场地面保障设备的适配设计提供参考，比如客梯车、行李传送带车、加油车的作业高度边界，都可以通过该模型的外形尺寸直接校核。在航空类专业的教学场景中，这类精准的机型三维模型能够帮助学员快速理解三发宽体飞机的结构布局特点，对比不同机型的气动设计差异，在航空科普展陈、飞行模拟视景开发、机场地面作业流程仿真等场景中，该模型也能提供精准的外形参考，避免因模型比例失真导致的仿真结果偏差。建模过程中对发动机短舱的结构细节做了还原，翼下发动机的挂架采用翼下吊装的受力结构，挂架与机翼前缘的连接位置避开了机翼前缘缝翼的运动路径，尾吊发动机的进气道采用S型进气道设计，能够在保证进气效率的同时，将发动机本体布置在垂尾的结构承力范围内，降低垂尾的结构设计难度，尾喷口的轴线与机身轴线保持小角度上仰，抵消部分发动机推力带来的低头力矩，减少平飞过程中的配平阻力。机身尾部的辅助动力单元进气口、排气口的位置也在模型中做了对应呈现，地面状态下辅助动力单元能够为飞机提供电力与压缩空气，不需要依赖地面电源车、气源车就能完成客舱环境调节与发动机启动准备，这也是该机型能够在保障条件较差的二线机场运营的重要设计点之一。
