EC145直升机机身几何曲面造型设计

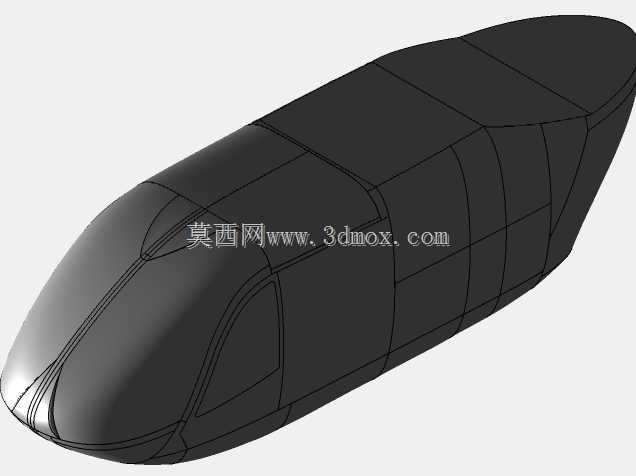

在民用通航直升机的研发与改装流程中，机身曲面的几何基准是所有后续设计工作的核心依托，小到机载设备的安装定位，大到整机气动性能的仿真验证，都需要精准的机身外形数据作为支撑。本次呈现的EC-145机身几何造型，是针对该款双发通用直升机的机体外形做的几何重构，覆盖了从机头雷达罩区域到尾梁过渡段的完整外部曲面，没有包含内部框梁、设备舱等内部结构，重点还原了机身外部的气动轮廓特征。

从实际应用场景来看，这类机身几何模型可用于多个工程环节：在通航维修领域，可作为加装外置设备的定位基准，比如作业型直升机加装农林喷洒吊舱、应急救援绞车、航拍光电吊舱时，需要先在数模上确认安装点的曲面曲率，避免安装时出现贴合间隙过大、应力集中的问题；在直升机改装设计环节，可作为气动仿真的基础模型，验证加改装部件对整机阻力、俯仰稳定性的影响，不用从零开始测绘机身外形，能大幅缩短前期设计周期；在航空类教学与实训场景中，也可作为曲面建模的教学案例，帮助学习者理解直升机这类流线型航空器的曲面构建逻辑，掌握多截面曲面、曲率连续衔接的建模技巧。

从设计思路上看，该模型的曲面构建完全遵循实机的气动设计逻辑：机头部分采用大曲率钝头造型，这种设计一方面是为了兼顾前向视野，给驾驶舱风挡留出足够的安装角度，减少风挡区域的气动阻力，另一方面钝头造型也能在低空飞行遇到突发气流时，降低机头区域的紊流强度，提升低空作业的稳定性。驾驶舱区域的曲面做了向内的收腰处理，对应实机的驾驶舱侧窗、舱门的安装边界，曲面的分块线完全匹配实机的蒙皮拼接位置，每一块曲面的曲率都做了G2连续处理，避免曲面拼接处出现棱角，减少飞行过程中的摩擦阻力。机身中段是客舱/载荷舱区域，曲面过渡相对平缓，这部分的截面尺寸是整个机身最大的位置，需要预留足够的内部空间容纳乘员、机载设备以及燃油箱，同时平缓的曲面也便于后续开设舱门、应急出口等结构开口，降低开口处的应力集中系数。从机身中段向尾梁过渡的区域，曲面做了平滑的收窄处理，截面从近似椭圆形逐步过渡到尾梁的类矩形截面，这个过渡段的曲面曲率变化是整个建模的难点，既要保证曲面的光顺性，避免出现气动干扰，还要兼顾尾梁连接的结构强度需求，让尾梁的安装面能够和机身末端的曲面完全贴合。

从外形尺寸与安装边界的角度来看，该模型还原了实机机身的核心尺寸比例：机身最大宽度位置出现在客舱段，对应实机约1.8米左右的机身宽度，能够满足并列双座驾驶舱加后排客舱的空间需求；机头到尾梁连接面的长度比例符合实机的总体布局，机头雷达罩的突出长度、驾驶舱风挡的倾斜角度都和实机保持一致，能够直接用于风挡、舱门等部件的适配设计。模型的曲面没有做加厚处理，属于几何面模型，在实际使用中可以根据不同的结构需求，向内偏移蒙皮厚度生成实体，比如金属蒙皮区域偏移1.2-1.5mm，复合材料蒙皮区域根据铺层设计调整偏移量，快速生成蒙皮的实体结构。在安装边界的还原上，模型上预留了机身主要开口的轮廓线位置，包括驾驶舱侧门、客舱滑动门、尾部设备舱口的轮廓基准，后续设计时可以直接基于这些轮廓线做开口的结构加强设计，不用再反复核对实机的开口位置。

不同于包含内部细节的全机结构模型，这类纯几何外形模型的优势在于数据量小，曲面光顺度高，不会因为内部结构的细节影响气动仿真的计算效率，也不会因为过多的特征导致后续改装设计时出现参考混乱的问题。在实际工程使用中，这类模型可以直接导入各类CAE软件做外流场仿真，计算不同飞行速度、不同迎角下的机身阻力系数，也可以导入CAM软件做机身蒙皮模具的加工编程，或者用于飞行模拟器的视景模型搭建，适配不同场景的使用需求。对于从事通航设备研发、直升机加改装的结构工程师来说，精准的机身几何基准能够避免大量的现场测绘工作，减少设计过程中的尺寸偏差，尤其是在做外置设备的适配设计时，能够提前在数模上完成干涉检查、安装点强度校核，大幅降低实机改装时的试错成本。
