贝雷塔手枪供弹弹匣结构三维数模

本次呈现的三维结构数模对应贝雷塔系列手枪配套的供弹弹匣，作为轻武器系统里直接影响供弹可靠性的核心部件，这类弹匣的结构设计直接决定了枪械在实际使用场景下的供弹顺畅度、弹药容纳量与故障排除效率。从实际应用场景来看，这类弹匣主要配用于对应口径的贝雷塔半自动手枪，覆盖民用射击运动、执法勤务配装、战术训练等多个使用场景，不同场景下对弹匣的结构强度、供弹簧力、环境适应性都有差异化的要求。

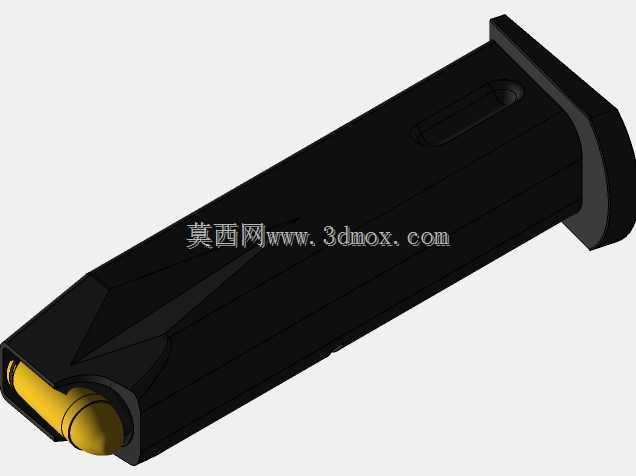

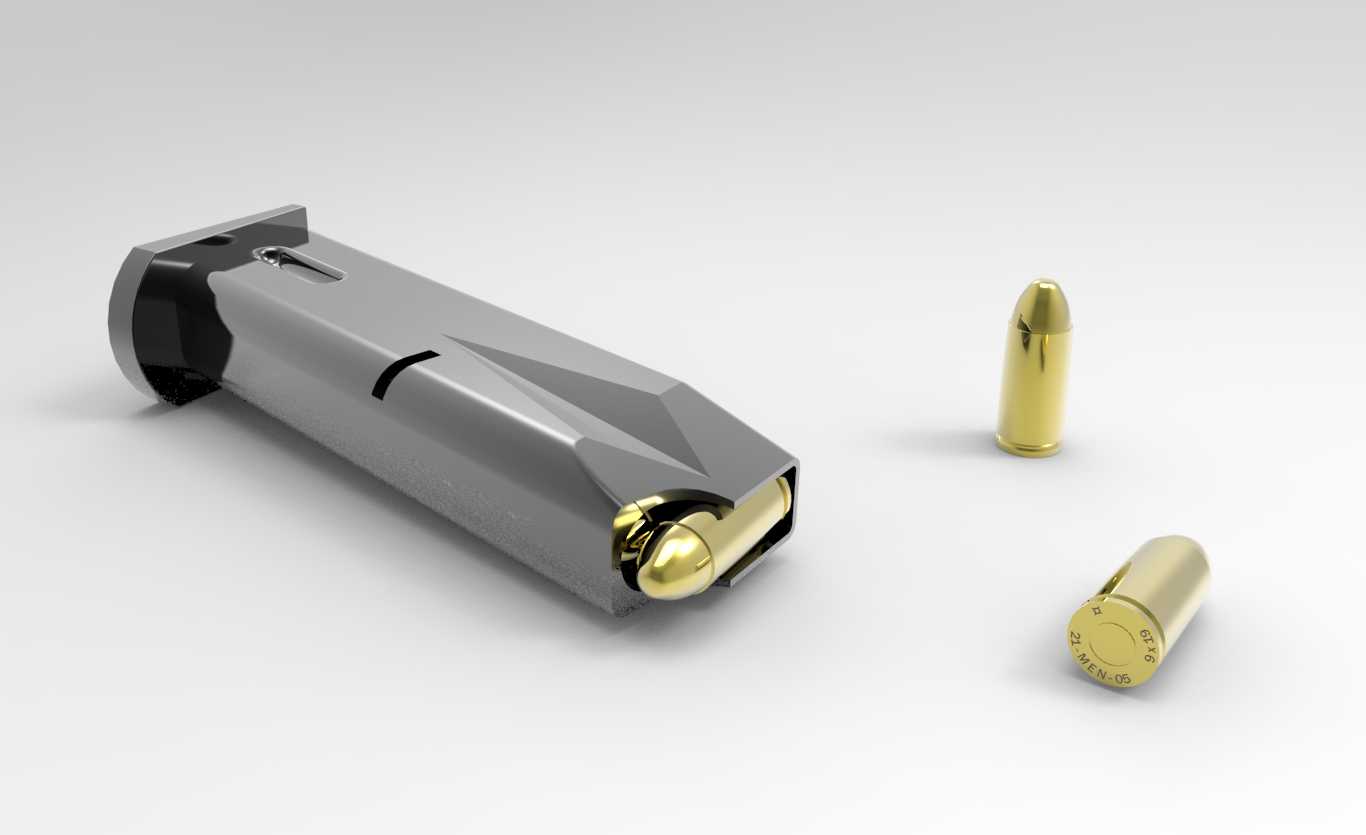

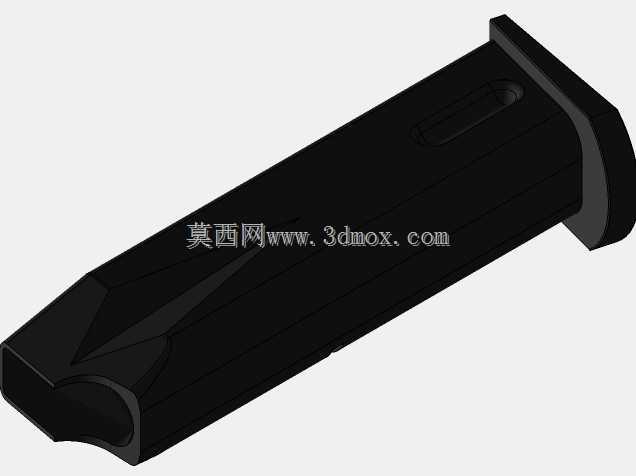

从功能特性层面拆解，该弹匣的核心作用是存储定装手枪弹，并在套筒后坐复进的循环过程中，通过内部托弹簧的持续推力，将最上方的弹药依次输送到供弹位置，完成供弹循环。数模完整还原了弹匣的壳体、托弹板、托弹簧、弹匣底板、抱弹口等核心结构，其中抱弹口的收口角度、托弹板的抬升角度是设计中的核心管控尺寸，直接决定了弹药在抱弹口内的定位精度，若角度偏差超过合理范围，极易出现顶弹、卡弹、双弹上膛等故障。

设计思路层面，该弹匣采用双排单进的经典供弹结构，这种结构的优势在于在有限的握把宽度尺寸内，尽可能提升弹药容纳量，同时抱弹口收为单排供弹的形式，能够更好地匹配手枪供弹坡的尺寸，降低供弹故障概率。壳体采用弯折成型的金属结构，侧面设计有观察缺口，既可以直观查看剩余弹药量，也能在一定程度上降低弹匣整体重量，同时提升壳体的结构刚度，避免在摔落、挤压时出现形变导致供弹失效。托弹板的结构设计做了适配对应弹种的轮廓仿形，能够保证弹药在托升过程中姿态稳定，不会出现歪斜、卡滞的情况，托弹簧的选型匹配了满弹状态下的推力需求，既保证最上方弹药的托送力度足够，也避免弹簧力过大导致托弹板顶弹过紧，加大套筒复进推弹的阻力。

从外形尺寸与安装边界来看，该弹匣的整体外形完全适配贝雷塔对应型号手枪的握把弹匣仓尺寸，插入后弹匣口部与握把上方的供弹坡精准对齐，弹匣卡笋的卡槽位置与握把上的卡笋结构完全匹配，保证插入后锁定可靠，释放顺畅。弹匣的整体长度、宽度、厚度都严格对应实装尺寸，不会出现插入后突出握把过多、或者插入不到位的情况，抱弹口的前后位置、高度尺寸也和枪身的供弹位置完全匹配，保证推弹过程中弹尖能够顺利进入供弹坡，沿着坡膛进入弹膛。

在结构细节上，弹匣底板采用可拆卸设计，方便日常维护时拆解托弹簧与托弹板，清理内部进入的泥沙、碎屑，这一设计对于野外使用场景下的可靠性提升非常明显，使用者不需要额外工具就可以完成拆解清理。壳体表面的防滑纹路设计也在数模中做了还原，方便使用者在快速更换弹匣时能够稳定握持，不会因为手汗、沾水出现打滑的情况。另外，弹匣的抱弹口部分做了局部加强设计，因为这一位置在反复装弹、供弹过程中会受到弹药的反复摩擦与挤压，加强后的结构能够避免长期使用后出现收口变形，延长弹匣的使用寿命。

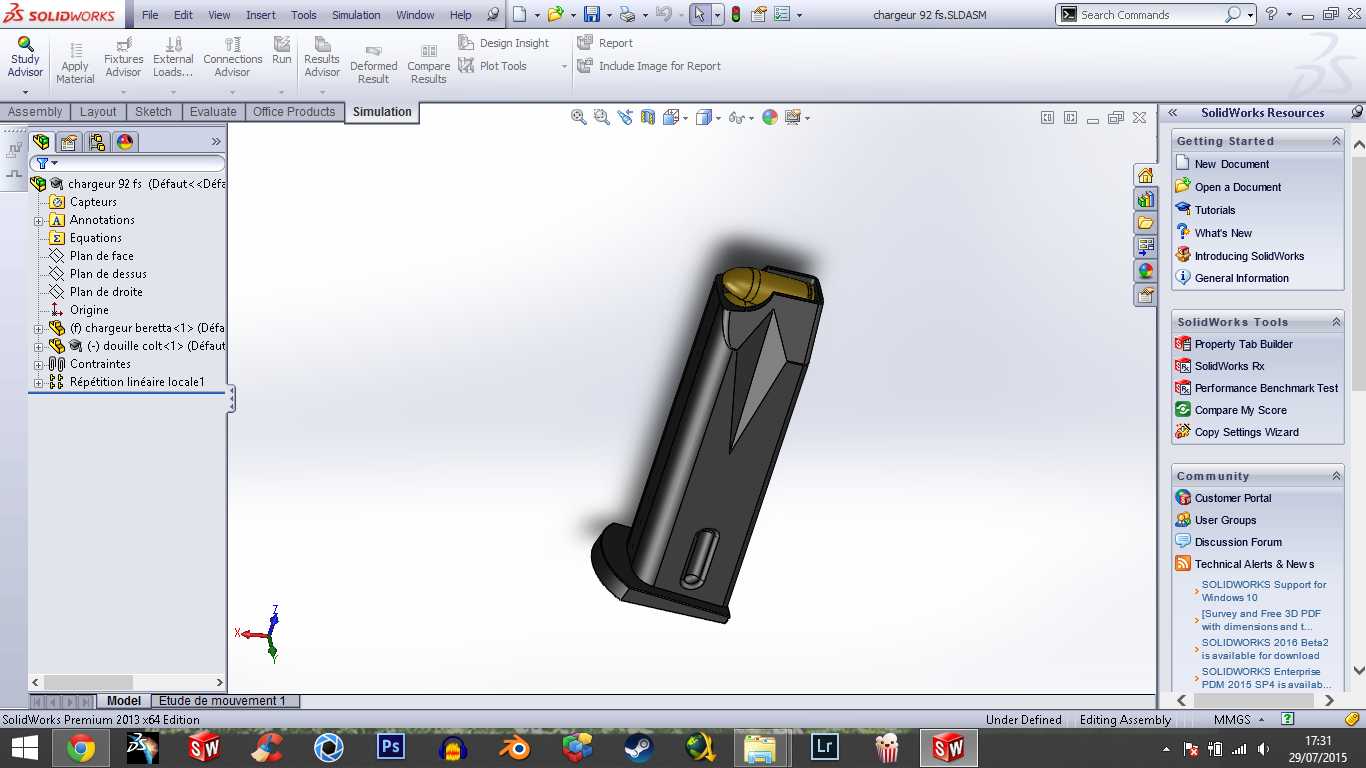

对于结构设计从业者而言，这类供弹具的建模核心在于对各运动部件的行程管控，托弹板从最下方的空仓位置到最上方的满弹最后一发位置，整个行程内不能和壳体内部出现干涉，托弹簧的压缩量要在合理范围内，避免出现并圈、压并导致弹簧失效。同时抱弹口的尺寸公差需要严格管控，既要保证弹药能够被顺利抱持不会脱落，也要保证推弹时弹药能够顺利脱离抱弹口，不会被卡住。整个数模的结构装配关系完全还原实装状态，各部件的配合间隙、运动行程都符合实际使用要求，能够用于结构原理演示、装配工艺分析、相关配件的配套设计参考。
