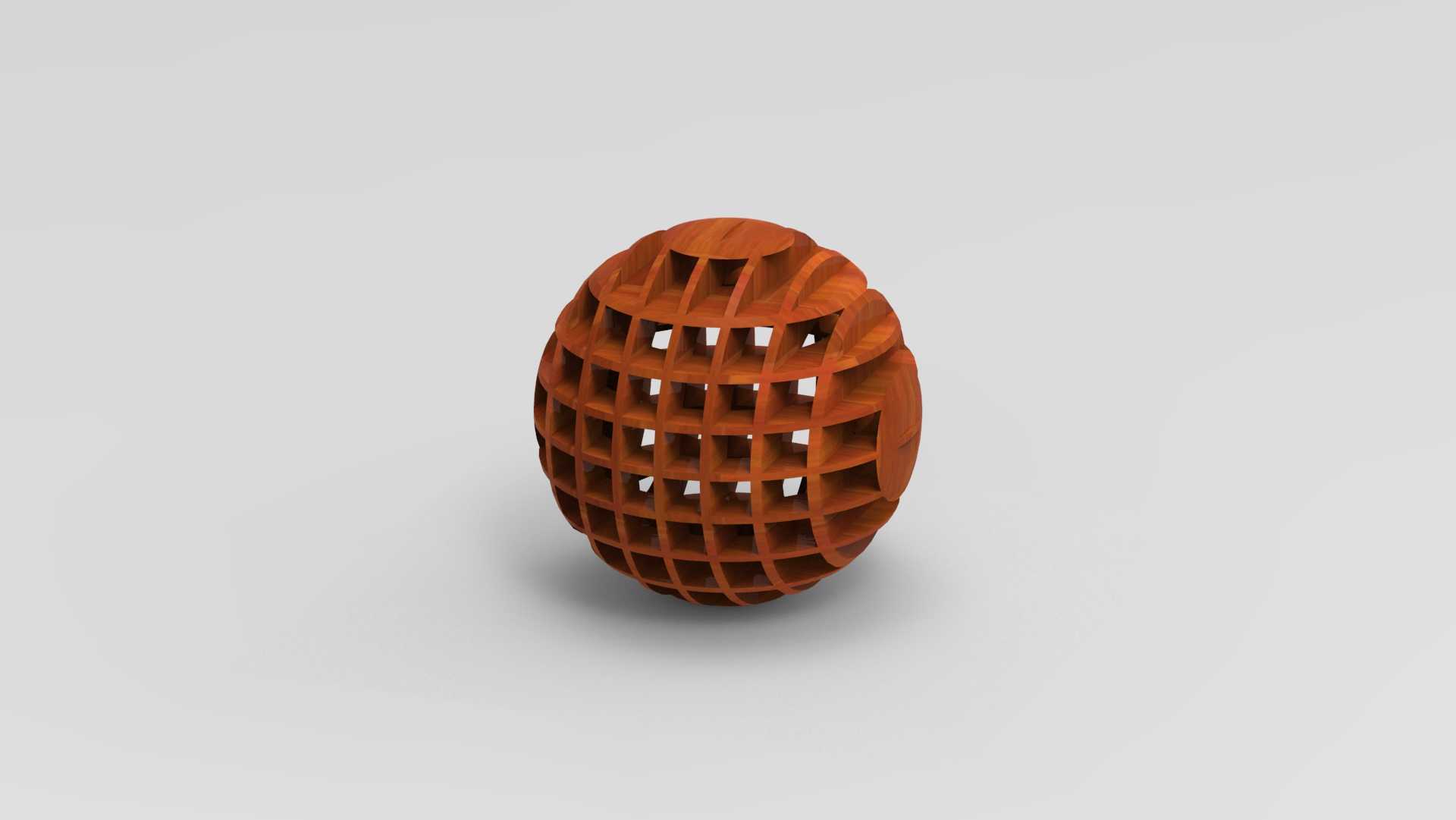

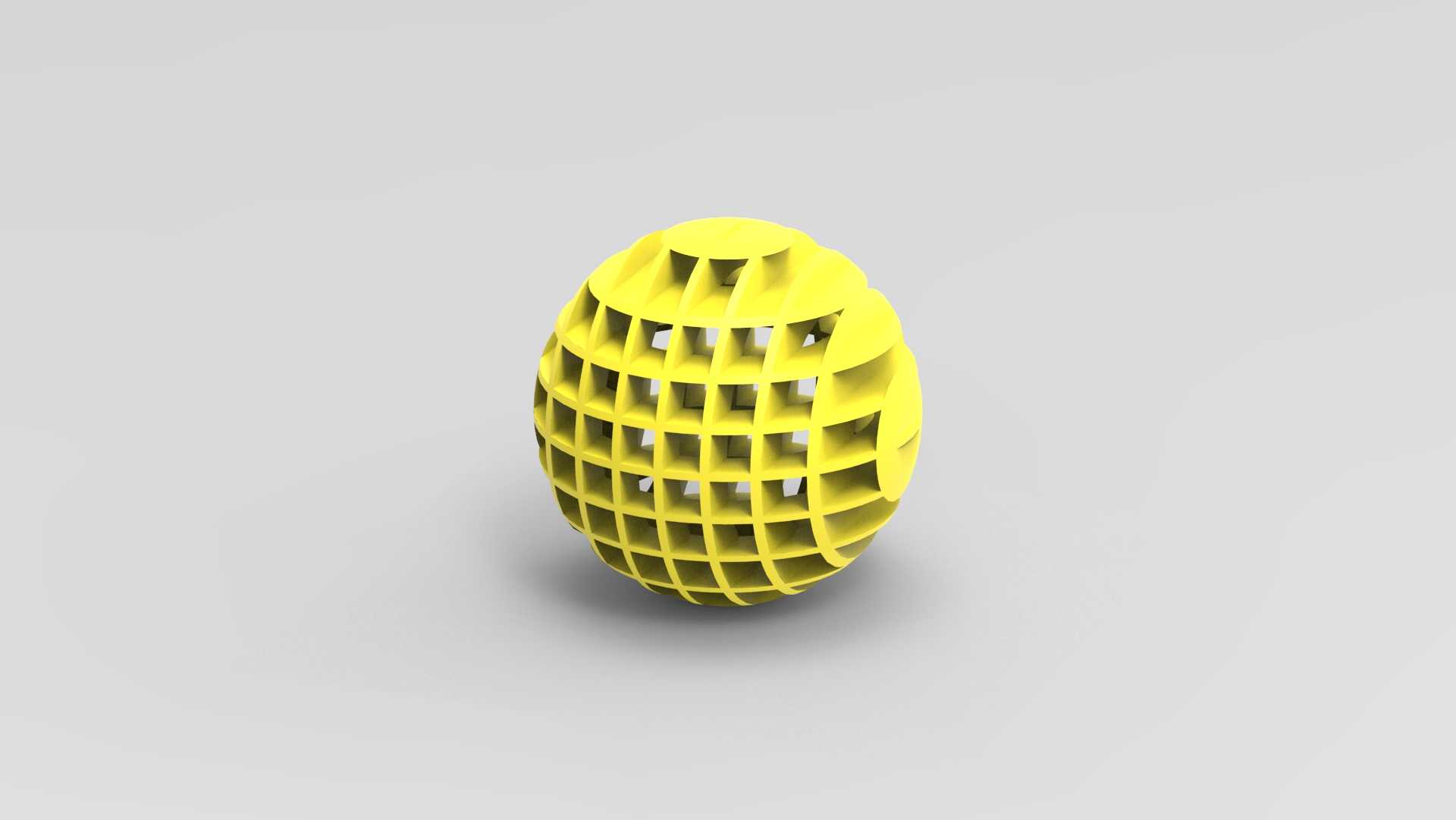

镂空网格结构空心球体造型设计

这款镂空网格空心球的结构设计，最初是在做文创摆件与工业过滤构件的跨界方案时构思的，当时要兼顾通透视觉效果与结构刚性，同时控制整体重量，避免实心球体带来的材料浪费与安装负载过高问题。从实际应用场景来看，这类结构既可以作为工业设备里的流体均布构件，安装在管道出口或者反应腔体内部，让通过的流体被网格切分后形成更均匀的流场，减少局部紊流带来的设备振动；也可以作为文创展示领域的装饰构件，搭配不同表面处理工艺后，放在展陈空间里做光影造型载体，光线穿过网格孔隙会在承接面投射出规律的格状阴影，呈现出独特的视觉效果。

设计过程中最先确定的是球体的整体轮廓基准，以标准球形为基础外轮廓，所有网格筋条的外边缘都贴合球面曲率，保证整体外形的规整度，不会出现局部筋条突出球面的问题，避免安装或者搬运过程中出现尖锐凸起剐蹭的情况。内部空腔采用整球空心设计，没有额外的内部支撑结构，完全依靠外层网格筋条的互相连接形成整体受力体系，筋条的厚度经过反复校核，在常规静态放置的工况下，不会出现局部应力集中导致的筋条断裂，即使承受一定的径向挤压力，网格结构也能通过微小的形变分散应力，不会像薄壳空心球那样一旦局部受力就出现整体凹陷。

网格的排布采用经纬交错的逻辑，沿球体纬度方向的环形筋条与经度方向的弧形筋条互相垂直交汇，每个交汇点都做了圆角过渡处理，避免直角交汇带来的应力集中问题，同时也让后续的加工或者3D打印成型过程中，减少支撑材料的使用，成型后清理支撑的工作量也能大幅降低。孔隙的尺寸经过多轮调整，既不会因为孔隙过大导致整体结构刚性不足，也不会因为孔隙过小失去镂空结构的通透特性，每个孔隙的边缘都做了微小的倒角处理，去除加工过程中可能产生的毛刺，不管是作为工业构件还是装饰摆件，都不会出现划手的问题。

从安装边界来看，这款球体没有设计额外的安装凸台或者连接孔，作为装饰摆件使用时可以直接放置在平面支撑座上，球面与支撑座的接触为小面积弧面接触，不会出现放置不稳的情况；如果作为工业均流构件使用，可以根据实际安装需求在球体的两极位置加工连接螺纹或者焊接连接法兰，不会破坏整体网格结构的完整性，因为两极位置的筋条交汇密度更高，局部受力能力更强，加工连接结构时不会影响整体的结构强度。

在结构验证阶段，曾对不同筋条厚度的方案做过受力模拟，当筋条厚度控制在球径的1/20时，整体重量仅为同尺寸实心球的15%左右，但是结构刚性可以达到同厚度薄壳空心球的2.3倍，因为网格筋条形成的桁架式受力结构，可以把局部承受的力快速分散到整个球面的筋条上，不会出现薄壳结构常见的局部失稳问题。同时这种镂空结构的通风通流特性很好，当气流或者液流穿过球体时，阻力仅为同直径实心球体的30%左右，不会对管路内的流体输送效率造成过大影响，反而能通过网格的切分作用打乱大尺度的涡流，提升流场的均匀度。

如果采用金属材质加工，这款结构既可以通过3D打印直接成型，也可以通过铸造后精加工的方式生产，筋条的交汇圆角设计可以有效降低铸造过程中的冷隔缺陷，提升成品率；如果采用非金属材质比如树脂、木质材料加工，也可以通过分块拼接后打磨抛光的方式制作，网格的规整排布让分块拆分的逻辑非常清晰，不会出现拼接后错位的问题。实际使用过程中，网格结构的清洁维护也比较方便，孔隙的贯通性很好，不管是冲淋还是擦拭，都能轻松清理掉附着在筋条表面的污渍，不会出现清洁死角。
