六位欧式排插结构三维设计

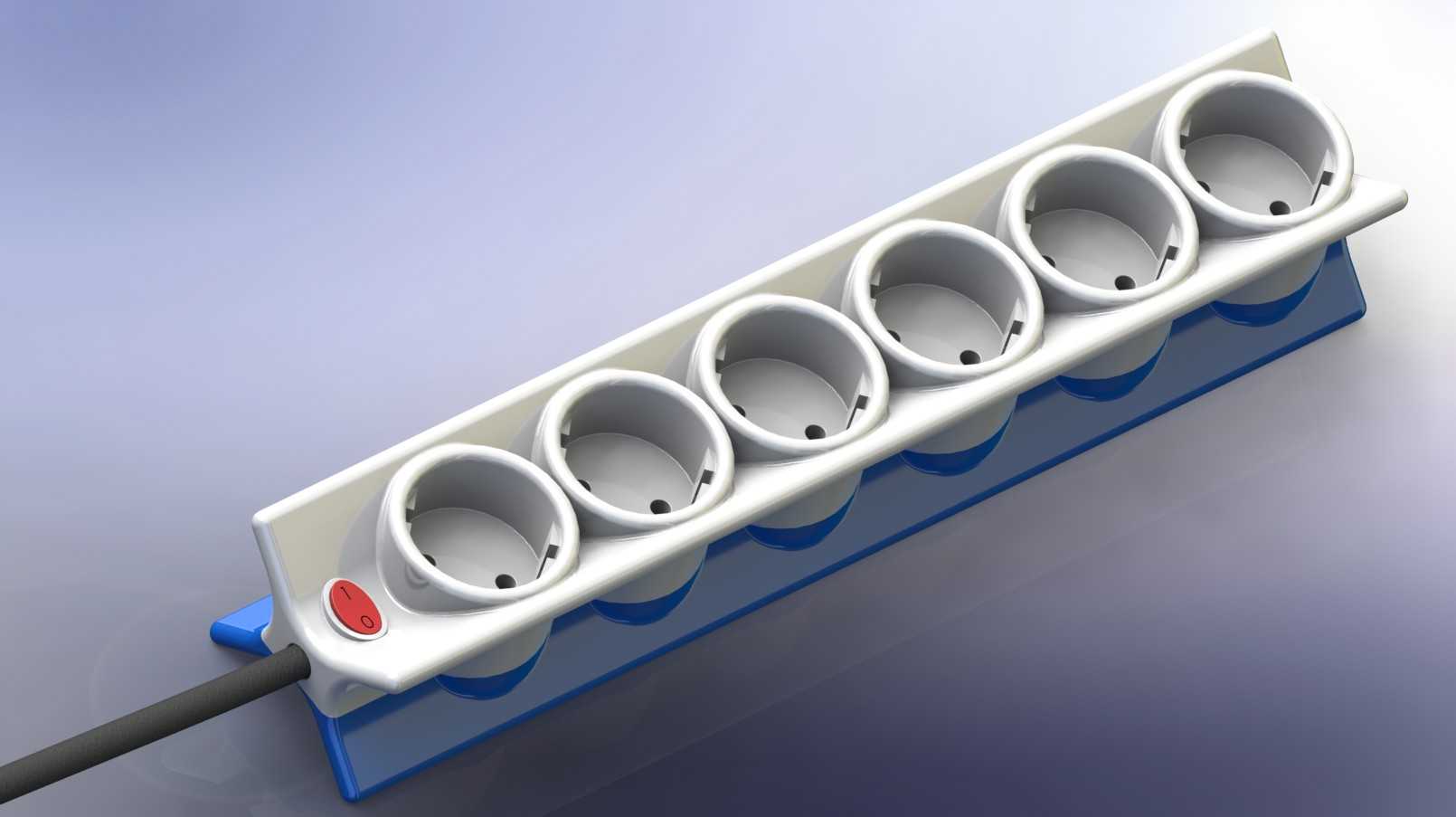

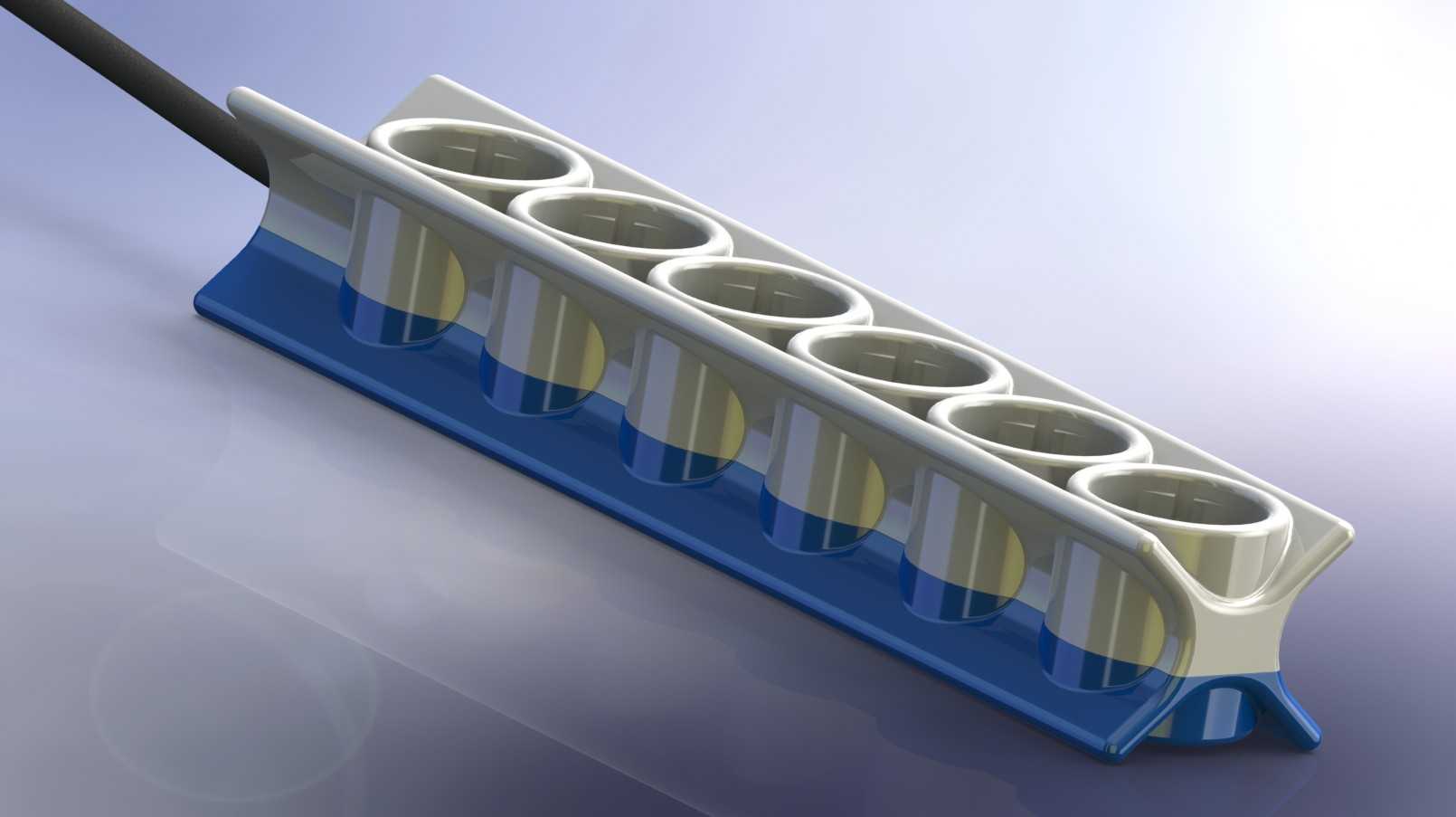

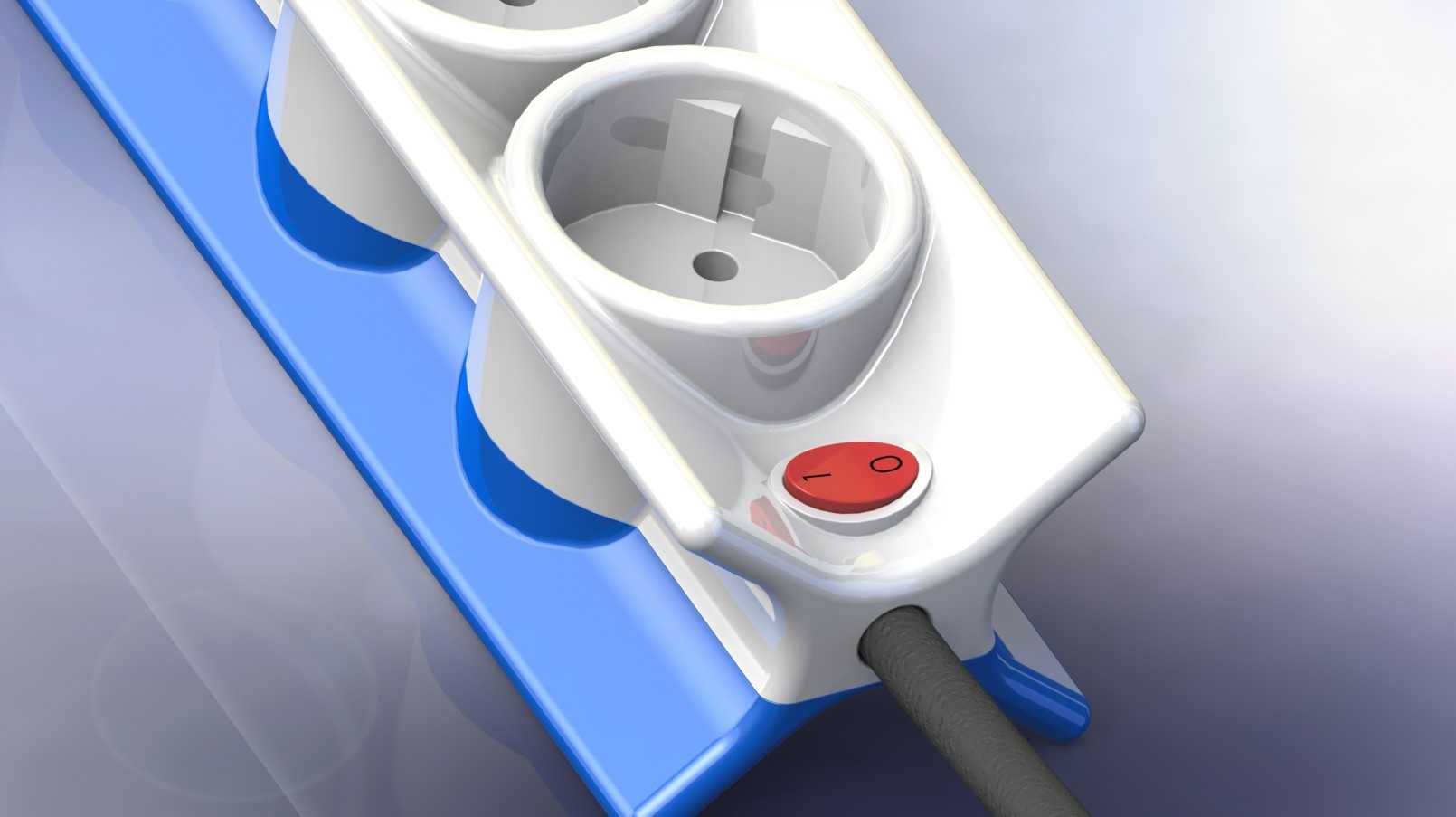

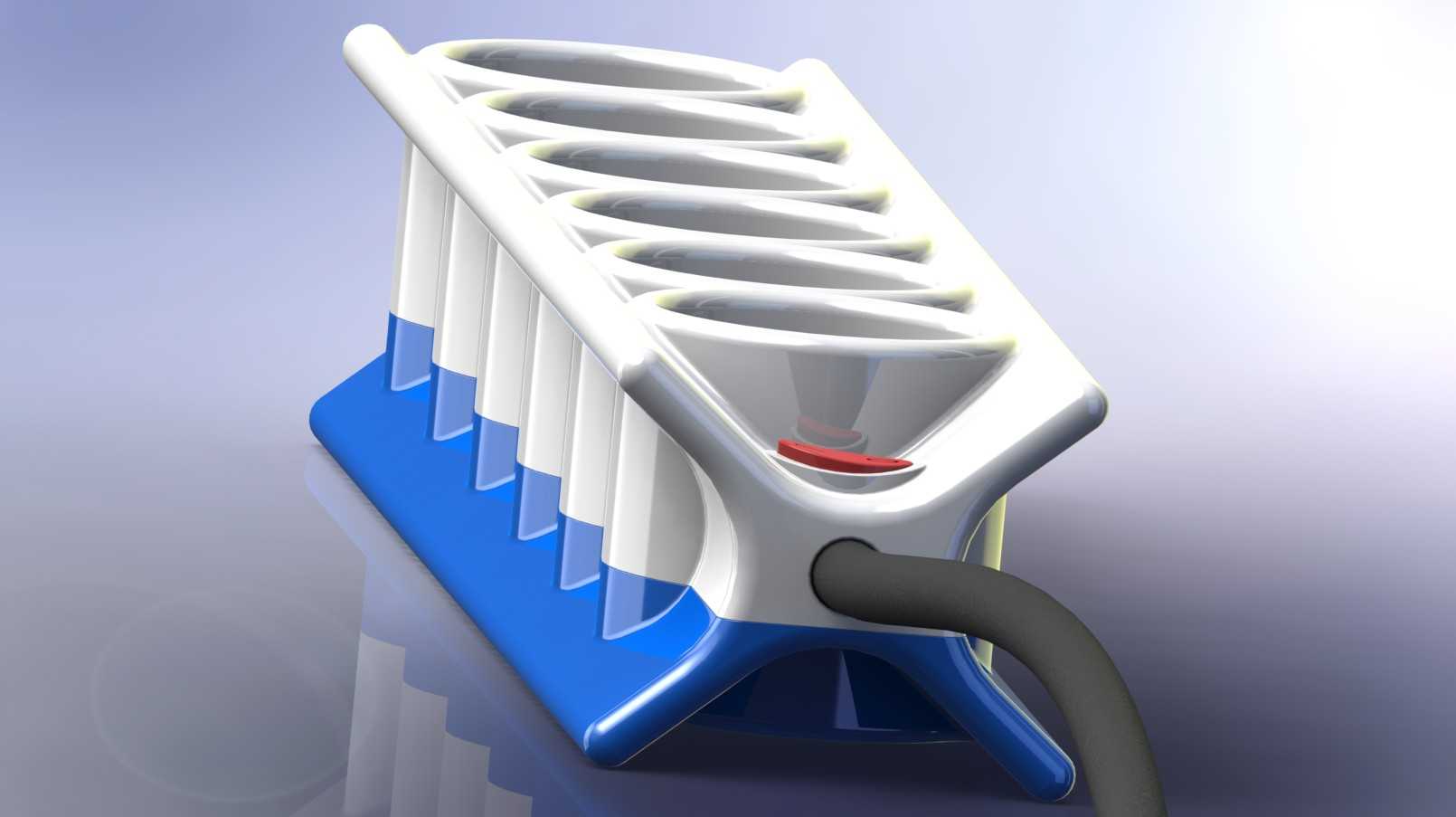

这款六位欧式排插的结构设计，核心围绕桌面级、设备侧端的临时供电拓展场景展开，日常在小型加工工位、实验室测试台、家用桌面用电场景中，这类多位排插需要同时承载多台低压用电设备的取电需求，相比单孔插座能大幅减少墙面插座的占用，也能避免多设备取电时电源线杂乱缠绕的问题。从结构设计逻辑来看，整体采用长条式排布的孔位布局，六个插孔沿壳体长度方向等距排列，孔间距的设定充分考虑了欧式插头的外形尺寸，相邻插头插入后不会出现互相干涉、挤占相邻孔位的情况，哪怕是带较大外壳的电源适配器，也能保证至少三个孔位可同时正常使用，不会出现孔位浪费的问题。壳体采用上下分件的卡扣式装配结构，上壳为浅灰白色绝缘阻燃材质，下壳为深蓝色高强度绝缘底座，两者通过边缘的卡扣结构配合内部的定位柱完成装配，不需要额外打螺丝就能实现稳固结合，既方便生产阶段的快速组装，后期如果需要检修内部铜件也能快速拆解，不会对壳体造成不可逆的损坏。进线端设置在排插长度方向的一端，采用尾部出线的结构，电源线与壳体连接处做了防弯折的应力释放结构，也就是出线位置的橡胶护套延伸出一段锥形的缓冲段，日常使用中拉扯电源线、或者电源线反复弯折的时候，应力会集中在缓冲段上，不会直接作用在内部接线端子与铜条的连接位置，能有效避免内线折断、接触不良的常见故障。底部的支撑结构做了微抬设计，整个排插放置在桌面时，底座与桌面之间留有微小的间隙，一方面如果桌面有少量溅水，不会直接浸泡到壳体接缝位置，提升用电安全性，另一方面也能减少壳体与桌面的摩擦，挪动排插的时候不会刮花桌面漆面。内部的铜件采用一体化铜条设计，相比传统的导线焊接结构，一体化铜条的导电性能更稳定，接触电阻更小，长时间带载工作的时候发热量更低，每个插孔位置的铜夹片都做了圆弧收口的弹性设计，插头插入时能提供足够的夹持力，不会因为轻微的拉扯就出现松脱断电的情况，同时铜夹片的厚度经过测算，能满足常规16A以内的载流需求，适配多数家用、小型工业设备的取电要求。外形尺寸方面，整体长度控制在200mm左右，宽度在50mm上下，高度不超过40mm，属于比较紧凑的体积，不会过多占用桌面的操作空间，安装边界上不需要额外的固定结构，直接平放在台面即可使用，如果需要壁挂安装，底座背面预留了两个挂孔，可配合螺丝固定在墙面、设备侧壁上，挂孔的间距做了标准化设定，适配常规的86型暗盒孔距，也能适配多数工位型材架的安装孔位。壳体的边缘全部做了R2以上的圆角处理，没有尖锐的棱角，日常挪动、使用过程中不会划伤手部，上壳的插孔位置做了下沉式的导向倒角，插头插入的时候能顺着倒角滑入插孔，不需要刻意对准就能顺利插合，提升使用的便捷性。在绝缘安全设计上，插孔内部设置了防护挡片，未插入插头时挡片处于闭合状态，能避免灰尘、杂物落入插孔内部，也能防止细小的金属物件误插入造成触电风险，挡片的触发力度经过调校，只有当插头的两个插脚同时施力的时候才会打开，单孔施力无法推开挡片，符合低压电器的安全规范要求。整体的结构设计没有多余的装饰性元素，所有的造型特征都服务于功能需求，壳体表面的防滑纹理设置在两侧的握持位置，挪动排插的时候手部不容易打滑，底座的四个角位置设置了微小的橡胶垫脚，既能增加放置时的摩擦力，避免排插被电源线拉扯移位，也能抵消桌面不平整带来的晃动，保证放置的稳定性。
