改进型民用轻型直升机外观结构设计

本次呈现的直升机结构设计，是在原有轻型直升机方案基础上完成的迭代优化版本，整体围绕民用通航场景的实际使用需求展开调整。从应用场景来看，这类轻型双发直升机主要覆盖短途公务通勤、空中巡查、医疗急救转运、低空旅游观光、应急救援索降等作业场景，作业空域多为低空空域，对起降场地的适配性要求较高，因此在起落架结构设计上沿用了滑橇式起落架构型，相比轮式起落架，滑橇结构无需配套复杂的液压收放机构与刹车系统，结构重量更低，维护难度更小，能够在平整草地、硬化平地、临时起降点等非铺装场地完成起降作业，适配复杂野外作业的起降需求。

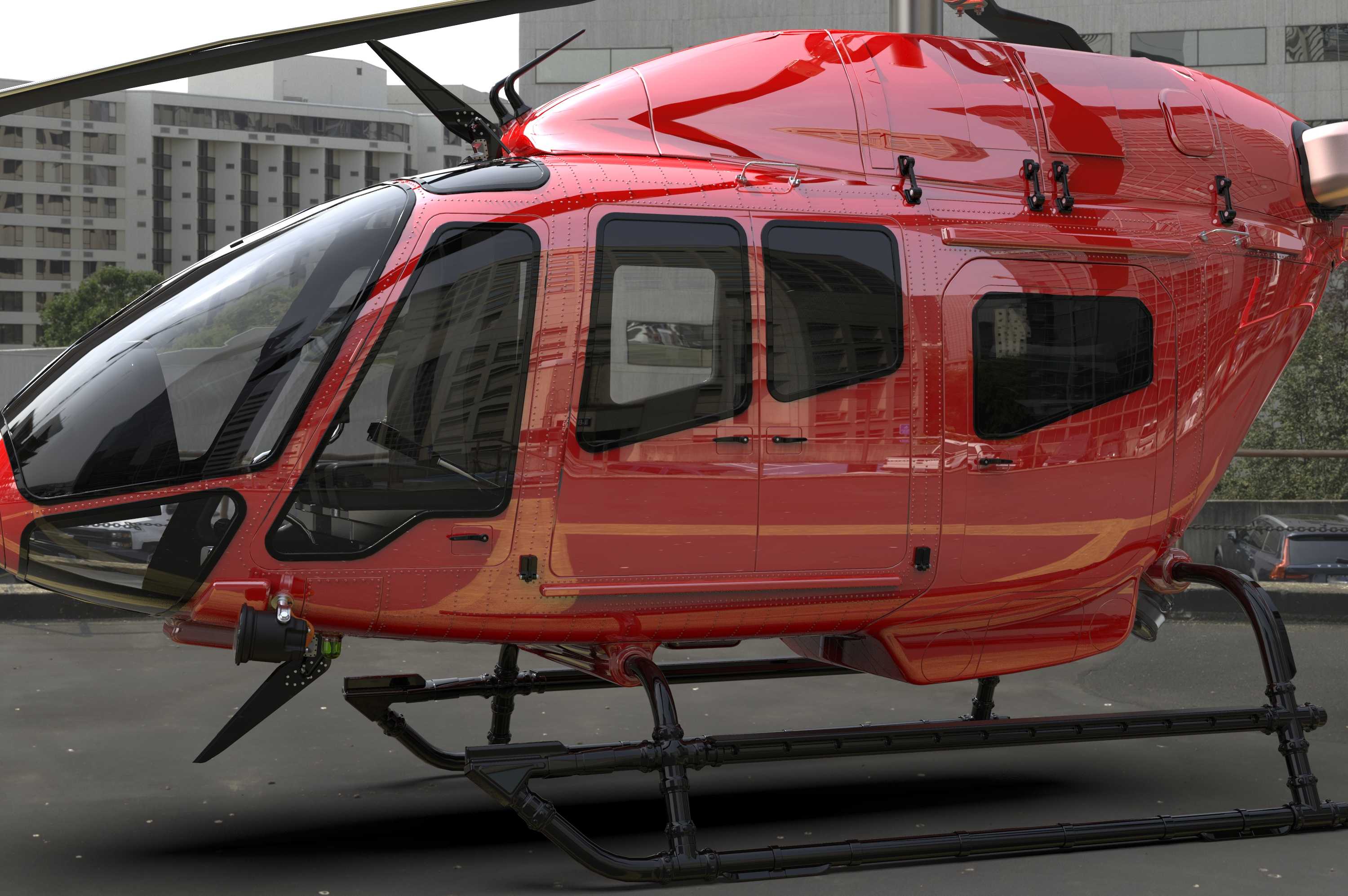

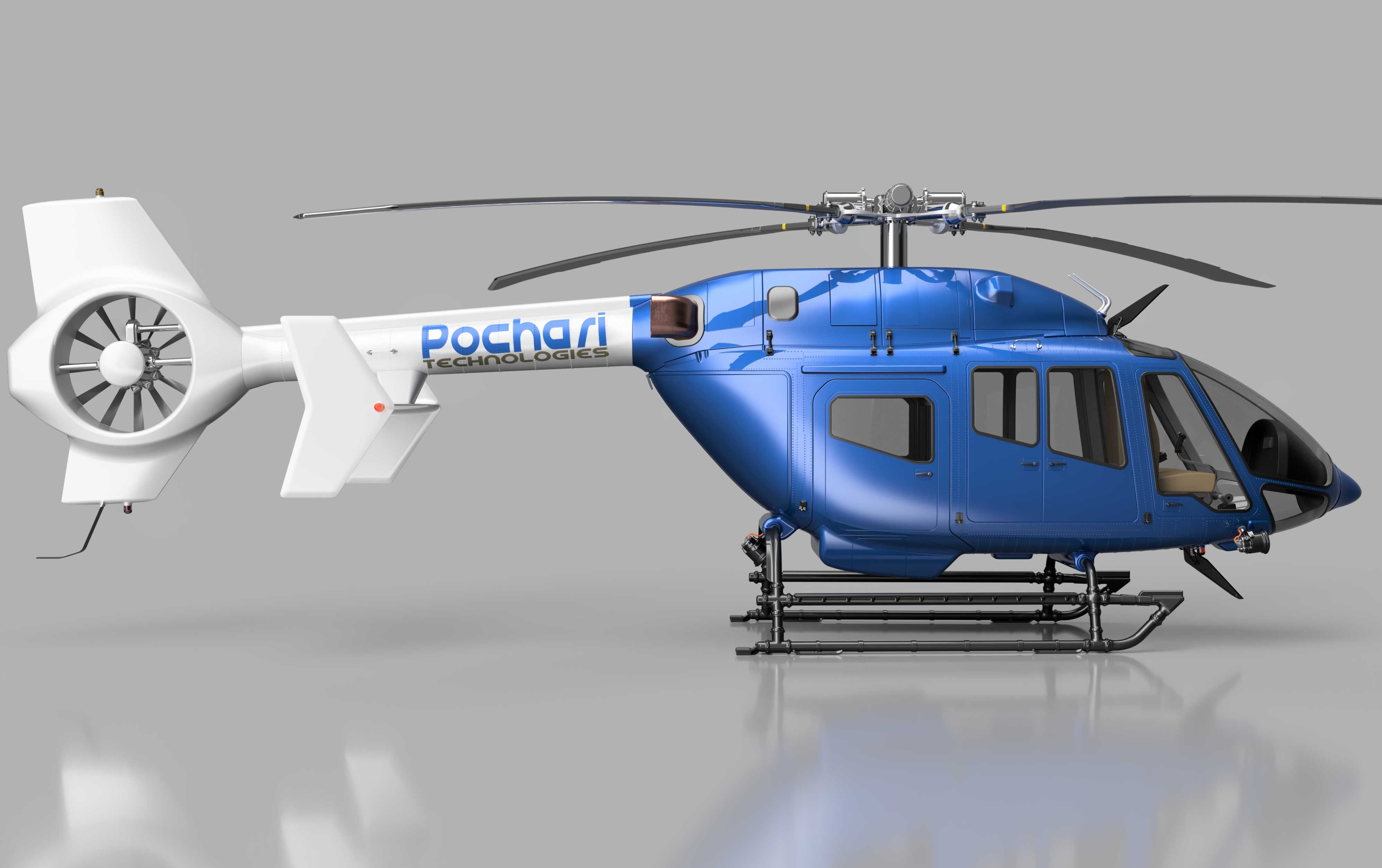

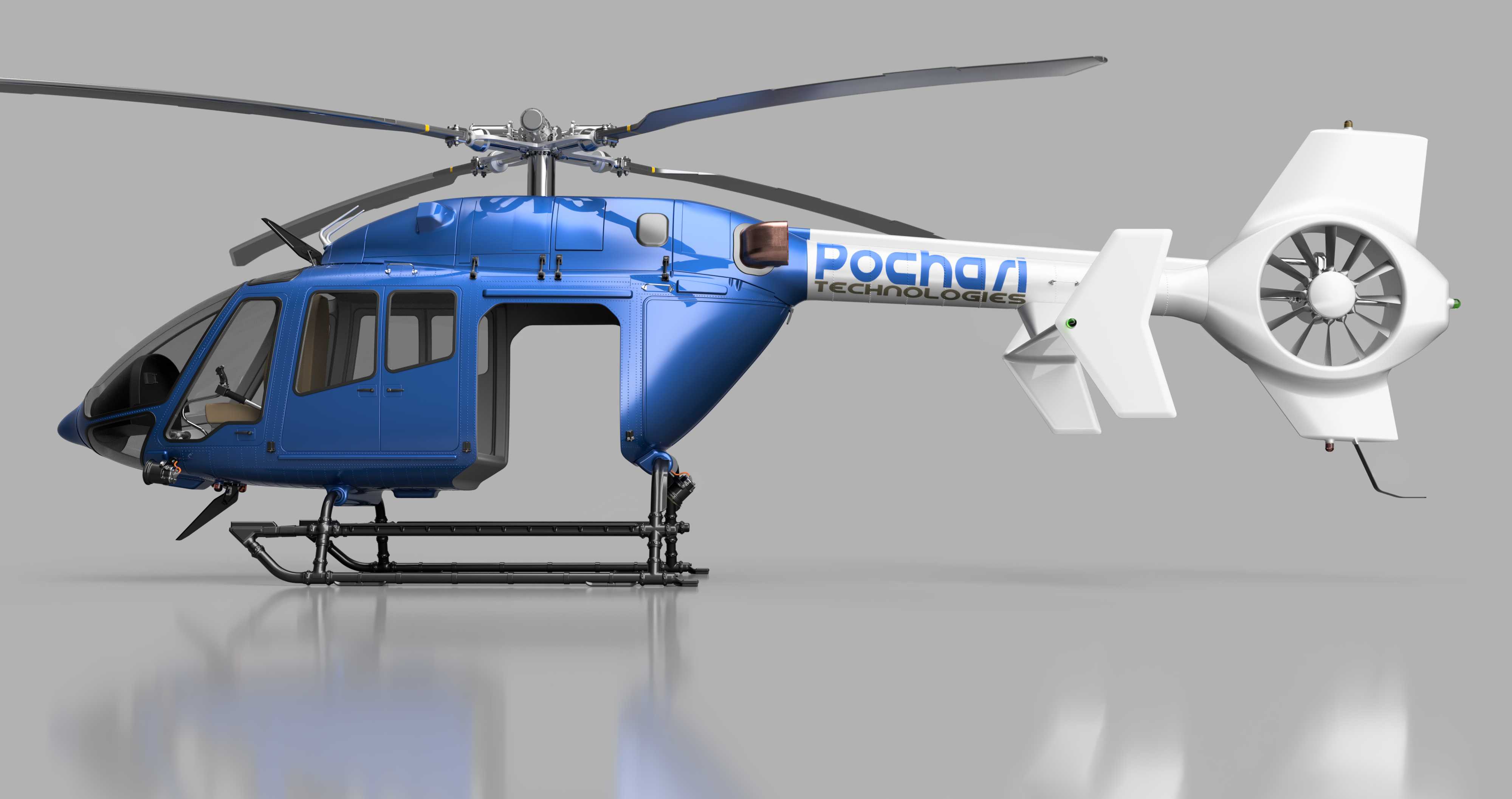

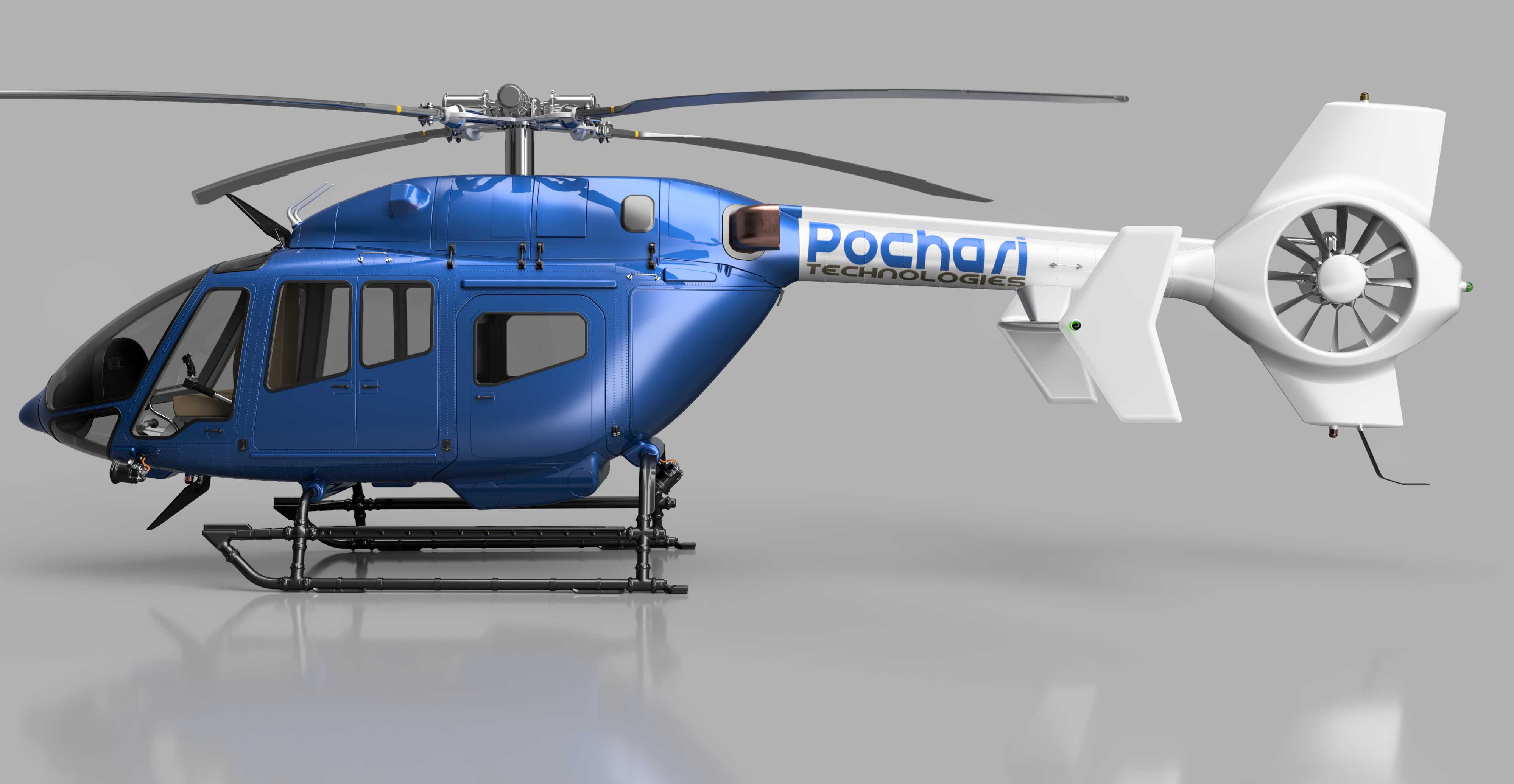

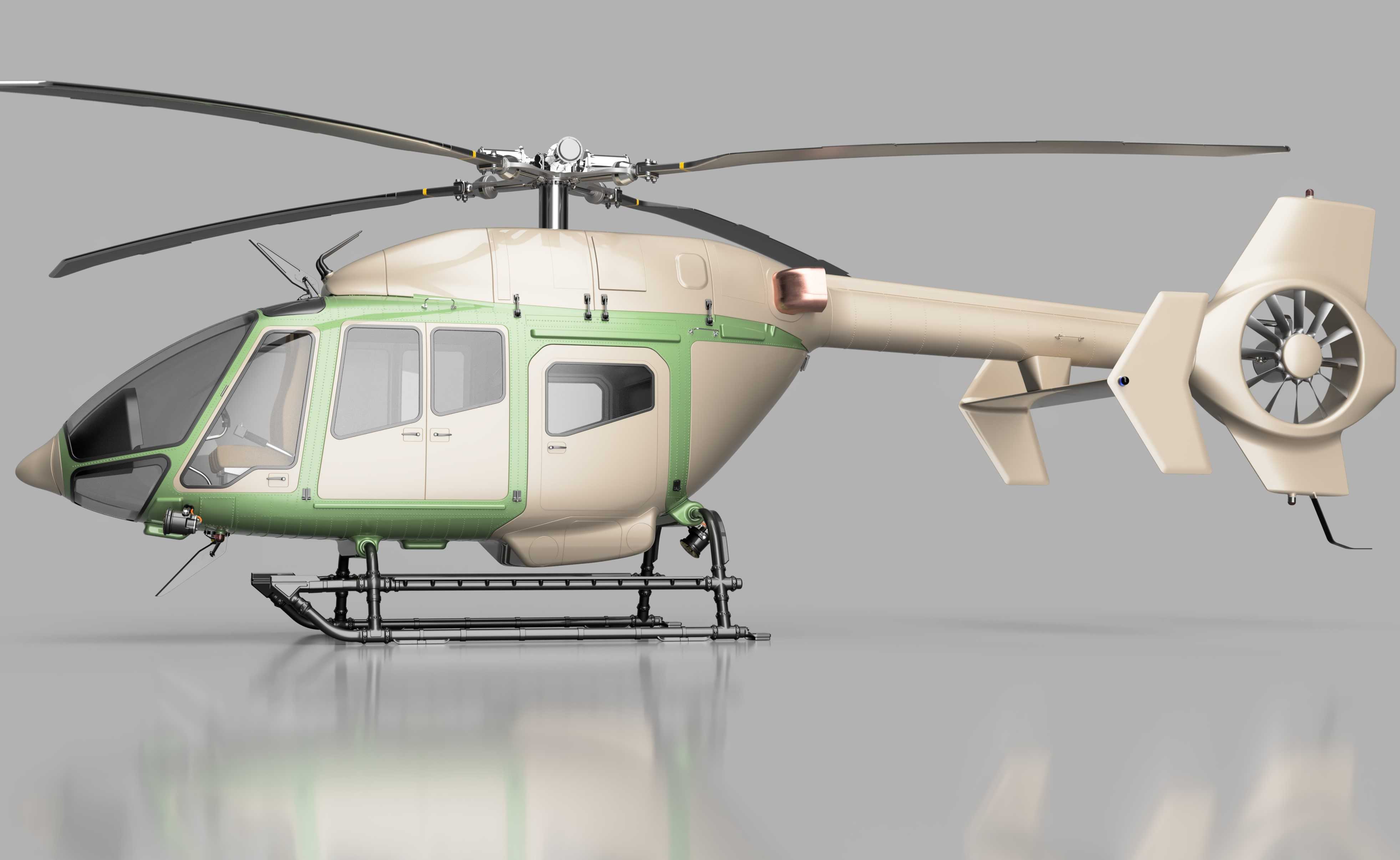

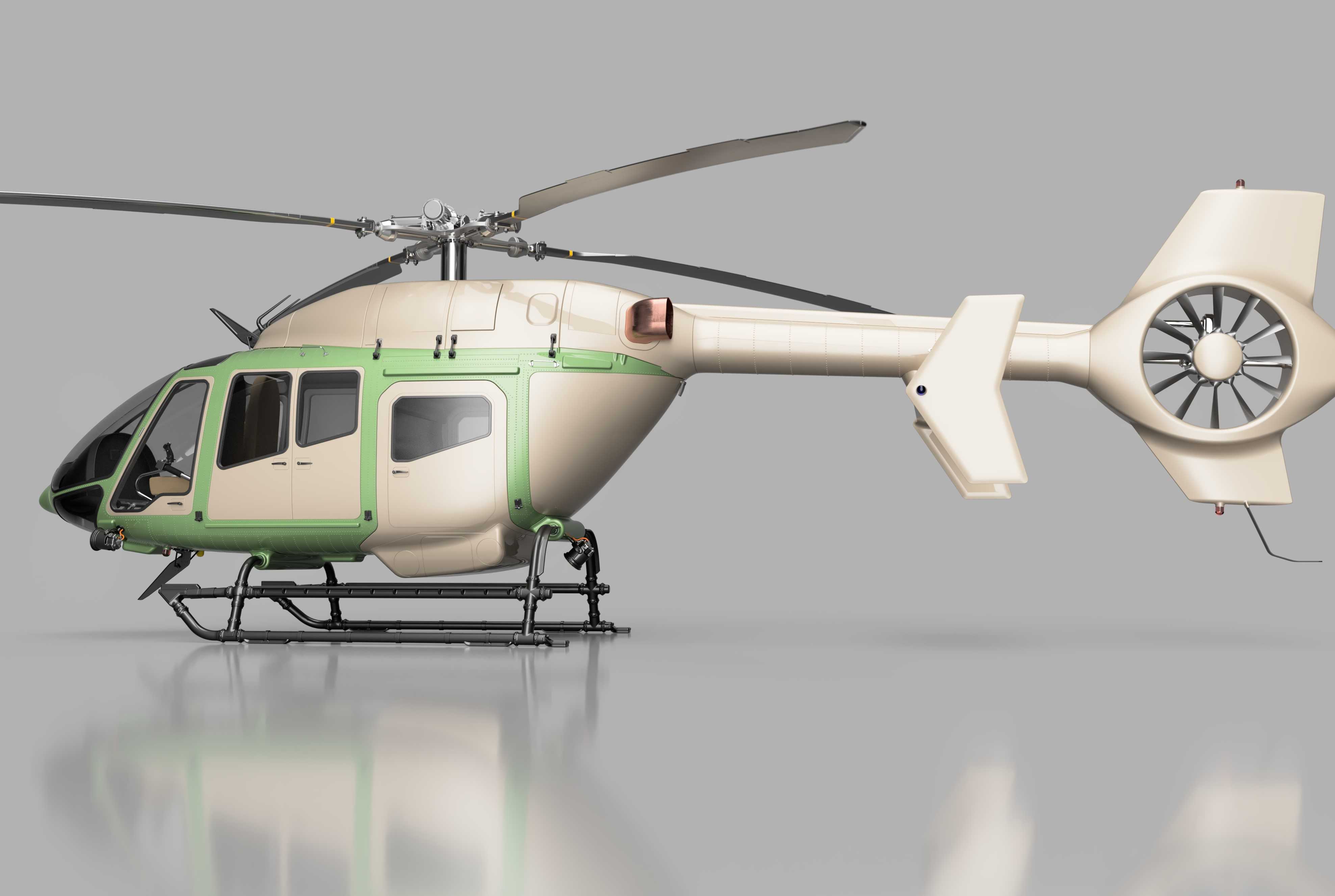

从功能特性维度看，该构型直升机采用单主旋翼加尾桨的常规布局，主旋翼系统承担主要升力与飞行姿态控制功能，尾桨负责抵消主旋翼旋转产生的反扭矩，同时配合尾梁结构完成航向控制。机身主体采用流线型曲面设计，机头位置设置大面积风挡结构，为正副驾驶提供充足的前向与侧向视野，适配低空飞行时的障碍物观测需求；机身侧面设置多扇舷窗，既可以为客舱内部提供自然采光，也能满足乘客观测、巡查作业时的视野需求。机身侧面预留了舱门安装接口，可根据不同作业场景选装滑动式舱门或铰链式舱门，执行救援任务时可快速拆除舱门，方便索降作业与担架进出；执行通勤任务时可安装封闭舱门，保证客舱的密封性与隔音效果。

设计思路上，本次迭代重点优化了机身曲面的气动连续性，对原设计中机身与旋翼塔座、尾梁衔接位置的曲面折角进行了顺滑过渡处理，降低低空飞行时的压差阻力，同时减少紊流对尾桨工作效率的干扰。机身蒙皮的分块设计充分考虑了维护可达性，发动机舱位置设置了大尺寸快拆维护口盖，机务人员无需拆解大面积蒙皮即可完成发动机日常检查、滑油加注、滤芯更换等常规维护作业；航电设备舱的口盖设置在机头侧下方，地面维护时可直接站立完成设备调试与检修，减少高空作业需求。滑橇起落架与机身底部的连接结构采用了弹性缓冲支座设计，在硬着陆时可通过结构形变吸收冲击能量，降低传递到机身主体结构的冲击载荷，保护机上精密航电设备与人员安全，同时滑橇结构上预留了应急浮筒安装接口，在执行水上作业任务时可快速加装浮筒，实现水上起降能力。

外形尺寸与安装边界方面，该直升机整体长度控制在13米级，主旋翼直径约11米，尾桨直径约1.8米，机身最大宽度1.8米，机高（至主旋翼桨毂顶端）约3.5米，滑橇起落架的横向跨度为2.2米，能够在标准的15米见方临时起降点完成起降作业。机身内部客舱可用长度约2.8米，最大宽度1.6米，可用高度1.4米，可搭载1名驾驶员加4名乘客，或拆除后排座椅后搭载1副担架加1名医护人员，满足不同作业场景的装载需求。旋翼系统与机身的安装接口采用标准化法兰连接结构，主旋翼桨毂与减速器输出轴的连接位置设置了定位销孔与扭矩传递键槽，装配时可快速完成同轴度定位，降低装配调试难度；尾梁与机身主体的连接采用螺栓对接加定位销的组合结构，拆解运输时可快速分离尾梁，缩小整体运输尺寸，满足公路转运时的道路限界要求。

在细节结构处理上，机身顶部的发动机进气口采用了埋入式设计，进气口前缘设置了防尘滤网安装槽，可在多沙尘作业环境下快速加装防尘滤网，减少沙尘进入发动机造成的磨损；机身底部设置了多个设备安装挂点，可根据任务需求挂载探照灯、摄像吊舱、救援绞车、消防吊桶等任务设备，挂点接口采用统一的快装结构，不同设备可实现快速互换，无需对机身结构进行二次改装。尾梁末端的水平安定面与垂直安定面采用对称翼型设计，在飞行过程中可提供稳定的航向与纵向阻尼，降低飞行员的操纵负荷，提升低空飞行时的姿态稳定性。
