氨裂解装置用列管式反应器核心组件

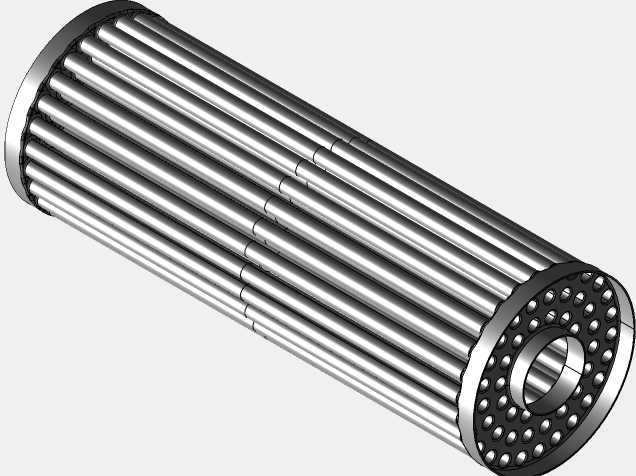

在合成氨尾气处理、高纯氢制备的化工生产场景中，氨裂解工序的核心反应承载部件直接决定整套装置的运行稳定性与转化效率，本次呈现的管式反应器组件正是针对该类工况设计的核心内构件。从现场安装适配角度看，该组件采用圆周阵列排布的密集列管结构，所有反应管两端通过带密集开孔的管板做刚性固定，管板中心预留大直径通道作为工艺介质的汇流入口，外圈排布的列管沿筒体轴向平行布置，整体外圆尺寸可直接适配对应规格的反应器筒体内壁，安装时仅需将组件整体推入筒节，完成管板与筒节法兰的密封焊接即可完成内件装配，无需额外设置内部支撑结构，大幅缩短现场安装的组对周期。

从功能实现逻辑来看，该组件同时承担反应介质流通、催化床层承载、换热界面提供三重作用：氨裂解反应需要在特定温度环境下完成，列管内部可填充对应规格的裂解催化剂，工艺气从中心管进入后，会通过管板上的布孔均匀分配到每一根列管当中，在管内催化剂层完成裂解反应的同时，列管外壁与筒体内壁之间的环隙可流通热媒，为管内反应持续提供稳定的温度环境，反应完成后的混合气从列管另一端的管板汇流后进入后续提纯工序。这种列管阵列的布气方式，能最大程度避免沟流、偏流等工况异常，保证每根列管内的气流速度、反应停留时间保持一致，从结构层面降低反应不均带来的转化率波动问题。

设计过程中重点考量了高温工况下的结构应力释放问题，列管与管板的连接采用强度焊加贴胀的工艺结构，既保证连接位置的密封性能，避免管程与壳程介质串流，也能缓解长期高温运行下的热胀冷缩应力，避免列管与管板连接位置出现疲劳开裂。列管的管径、管间距经过流场仿真反复校核，在有限的筒体截面内最大化排布换热管面积，同时保证壳程热媒的流通截面足够，避免热媒侧阻力过大带来的额外能耗。管板上的开孔位置做了倒角过渡处理，一方面消除开孔位置的应力集中点，另一方面也方便安装时列管的穿入作业，降低装配难度。

从实际运维角度出发，该组件的结构设计充分考虑了催化剂更换的便捷性，两端管板的开孔尺寸与列管内径保持一致，更换催化剂时仅需拆开反应器端部的封头，即可从一端直接将管内的失效催化剂吹出，无需拆解整个内件组件，大幅缩短装置的停车检修时间。列管外壁采用光滑无凸起的结构设计，壳程侧流通无死角，热媒中的杂质不易在管间沉积，长期运行也不会出现局部堵塞导致的换热效率下降问题。中心汇流管的壁厚做了加厚处理，应对入口处高速气流的长期冲刷，避免入口位置出现磨损失效。整个组件的轴向长度可根据不同处理量的反应需求做对应调整，列管数量也可随筒体直径变化做适配性阵列，具备较好的系列化拓展能力，可覆盖不同产能规模的氨裂解装置使用需求。在结构细节上，组件两端的管板外圆做了止口设计，与筒体内壁的止口槽配合，可保证安装时的同轴度，避免列管与筒体出现偏心导致的壳程流场不均，同时止口位置可预留密封垫片安装槽，进一步提升管板与筒体之间的密封可靠性，杜绝高温工况下的介质泄漏风险。
