挤压铝材质工业接线框电箱三维设计

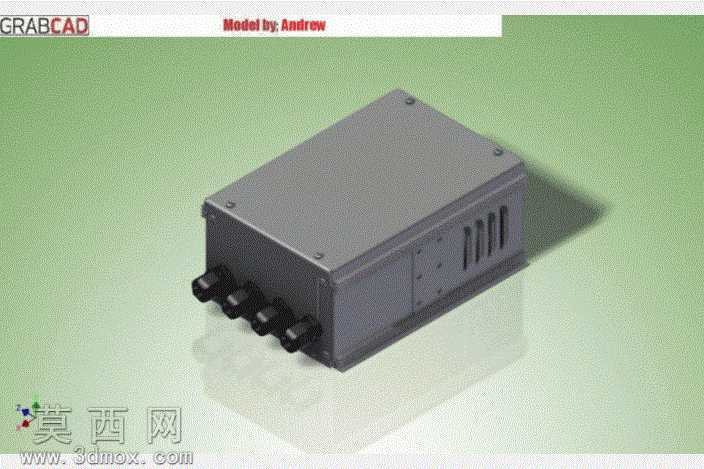

本作品为工业用挤压铝材质框电箱三维建模设计，建模阶段以挤压铝型材的成型特性为核心依据，先完成整体箱体的基准坐标系搭建，拆分出上盖、主腔体、侧端板、线缆接头安装位、散热槽组几个独立建模模块，各模块间预留符合工业装配公差的配合间隙，保证虚拟装配时无干涉错位问题。主腔体部分采用拉伸特征结合拔模处理，还原挤压铝工艺的一体成型质感，腔体侧壁的散热槽采用阵列切除特征完成，槽体的间距、深度、倾斜角度均参考工业电气箱体的散热规范设置，既保证壳体结构强度，又能满足内部电气元件的通风散热需求。箱体侧面的线缆接头安装位采用同轴凸台加内孔切除的方式建模，四个接头位呈等距水平排布，凸台外径与通用工业防水格兰头尺寸匹配，可直接适配常规线缆密封固定配件。上盖部分采用薄壳拉伸特征，边缘设置与主腔体契合的扣合翻边，四个角点预留沉头螺丝安装孔，孔位深度与螺丝帽厚度匹配，装配后螺丝帽可完全没入孔内无凸起，保证箱体外观平整。侧端板部分采用独立建模后装配的结构，板面上设置两组小型固定孔位，可用于内部电气元件的导轨或安装板固定。材质渲染阶段，整体箱体赋予哑光深灰磨砂铝合金材质，调整材质的粗糙度、金属度参数还原挤压铝经氧化处理后的表面质感，线缆接头部分赋予稍深的黑色工程塑料材质，与箱体主体形成清晰的材质区分，场景采用柔和的漫反射打光，添加柔和的地面投影效果，清晰呈现箱体的棱角、开孔、散热槽等所有结构细节。设计过程中充分考虑挤压铝工艺的加工特性，所有特征均避免出现倒扣、极小内角等不利于挤压成型或后期CNC精加工的结构，整体结构紧凑规整，兼顾工业场景下的防护性能、散热性能与装配便捷性，可直接用于电气布线方案演示、产品结构验证、加工开模参考等场景。
