高架平台式板内控制操作间三维设计

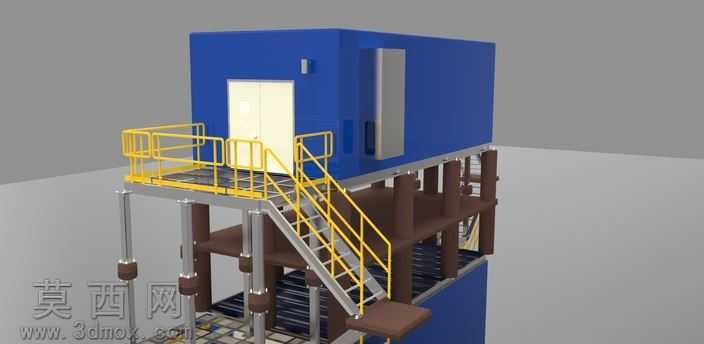

本作品为高架布设的工业控制操作间三维建模成果，整体采用分层式结构设计，核心分为上部封闭操作舱体、中部支撑钢构与作业平台、下部预留布设空间三个功能区段。建模过程中严格遵循工业现场安全布设规范，对各部分结构比例进行精准还原：上部操作舱体采用方正的封闭式箱体造型，舱壁设置双开密闭检修门，侧面预留电气设备安装嵌槽，舱体边角做圆弧过渡处理避免应力集中，舱体外壁采用哑光蓝色工业防护漆面材质，模拟真实场景中防静电、防腐蚀的涂装效果，舱门采用米白色哑光门板材质，还原工业常用的彩钢夹芯板视觉质感。中部支撑结构采用多根圆柱形钢质立柱作为承重主体，立柱底部设置可调式减震脚垫，适配不同现场的地面找平需求；立柱之间布设多层棕色防滑格栅作业平台，平台边缘全程设置黄色安全防护栏杆，栏杆采用圆管弯折成型，扶手、中横杆、踢脚板的高度完全符合工业安全防护标准；连通上下层的斜向爬梯采用银灰色金属踏步搭配同色系黄色防护扶手，爬梯角度设置为45度兼顾通行便利性与空间利用率，爬梯底部设置过渡接地板，消除人员上下的静电隐患。建模阶段对所有构件的连接节点做了精细化处理，包括立柱与平台的焊接固定座、栏杆与平台的螺栓连接点位、爬梯与平台的铰接结构都逐一还原，材质渲染阶段区分了不同构件的表面处理工艺：钢结构支架做了防锈底漆后的哑光金属质感，防护栏杆做了醒目的黄色警示漆质感，格栅平台做了防滑纹理的凹凸质感，操作舱壁做了细腻的哑光漆面质感，所有材质的反光度、粗糙度参数都经过反复调试，渲染出的效果贴近真实工业现场的视觉表现。设计思路上充分考虑了工业控制场景的实际需求，高架布设的形式既可以规避地面潮湿、积尘对控制设备的影响，也能预留出下部空间用于线缆布设、配套设备安装，全封闭的舱体可以为内部控制元件提供防尘、防误触的独立空间，配套的安全防护结构完全满足现场操作人员的作业安全要求，整体模型结构完整，细节详实，可用于工业场景布局演示、控制间施工方案参考、安全培训素材制作等多个场景。
