概念型量子隐形传态实验演示装置结构

这套概念装置的结构设计，最初是面向前沿量子物理科普展示场景做的落地化结构推演，区别于纯概念渲染的空想设计，所有结构边界都预留了实际改装加装实体功能模块的空间，可直接适配高校物理实验室、科技场馆科普展项的定制化改造需求。从实际落地的展陈用途来看，这套结构不需要承载高负载的工业作业任务，核心作用是作为量子隐形传态概念的具象化实体载体，把抽象的量子态传输过程通过可视化的结构形态传递给观展者，同时预留的内部中空腔体可以加装LED光路演示组件、粒子轨迹模拟灯带，甚至可以嵌入小型的量子通信原理演示电路板，不需要额外破坏原有结构就能完成功能拓展。

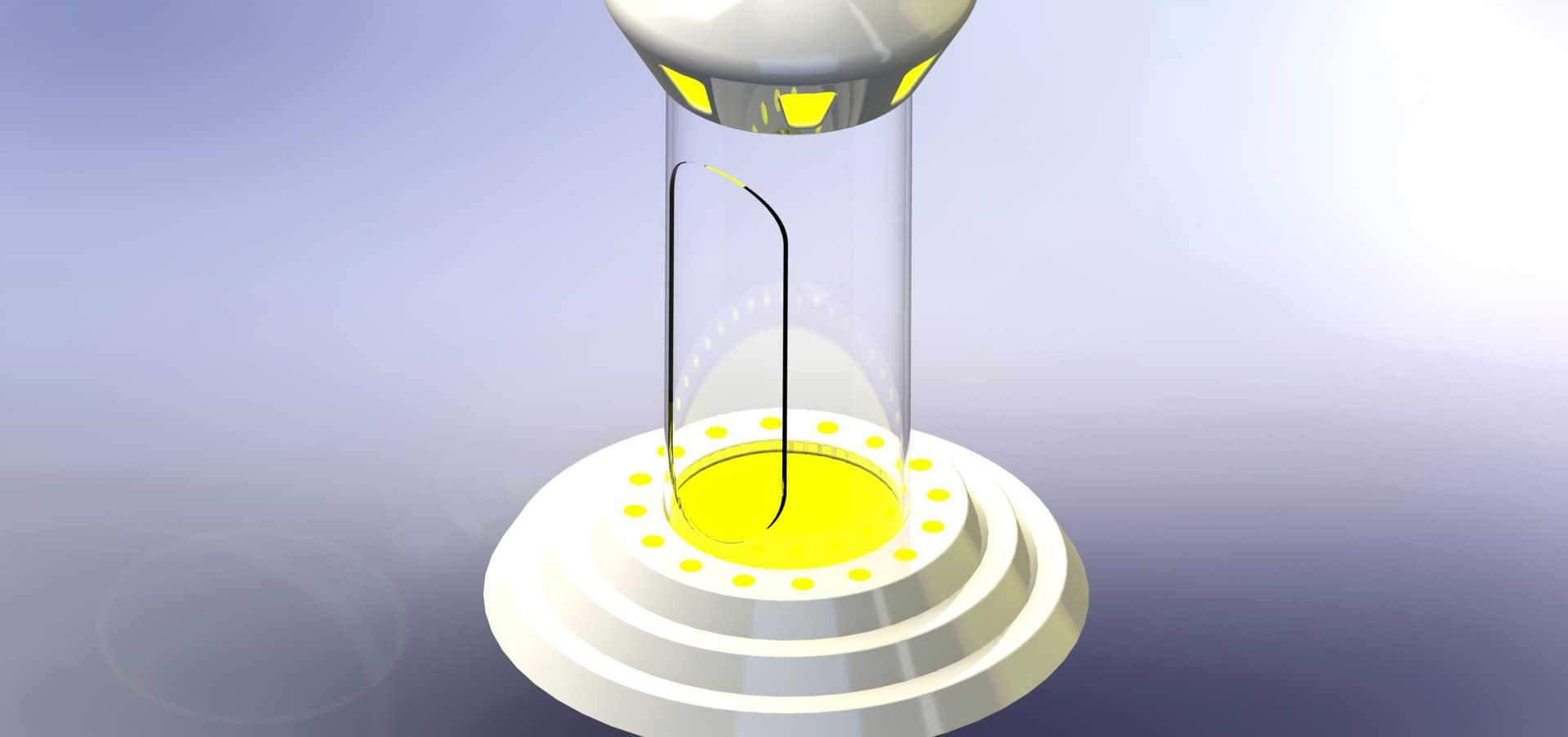

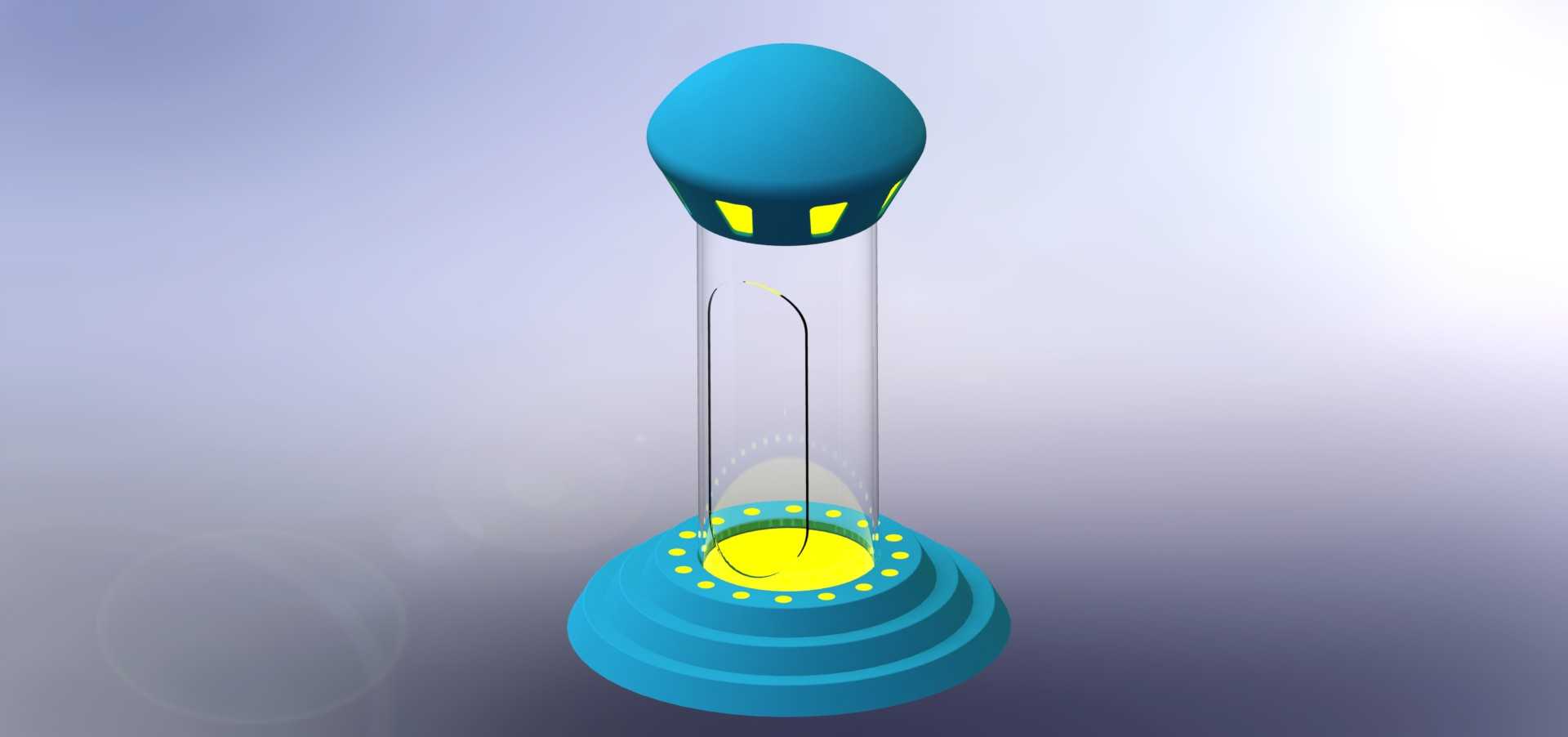

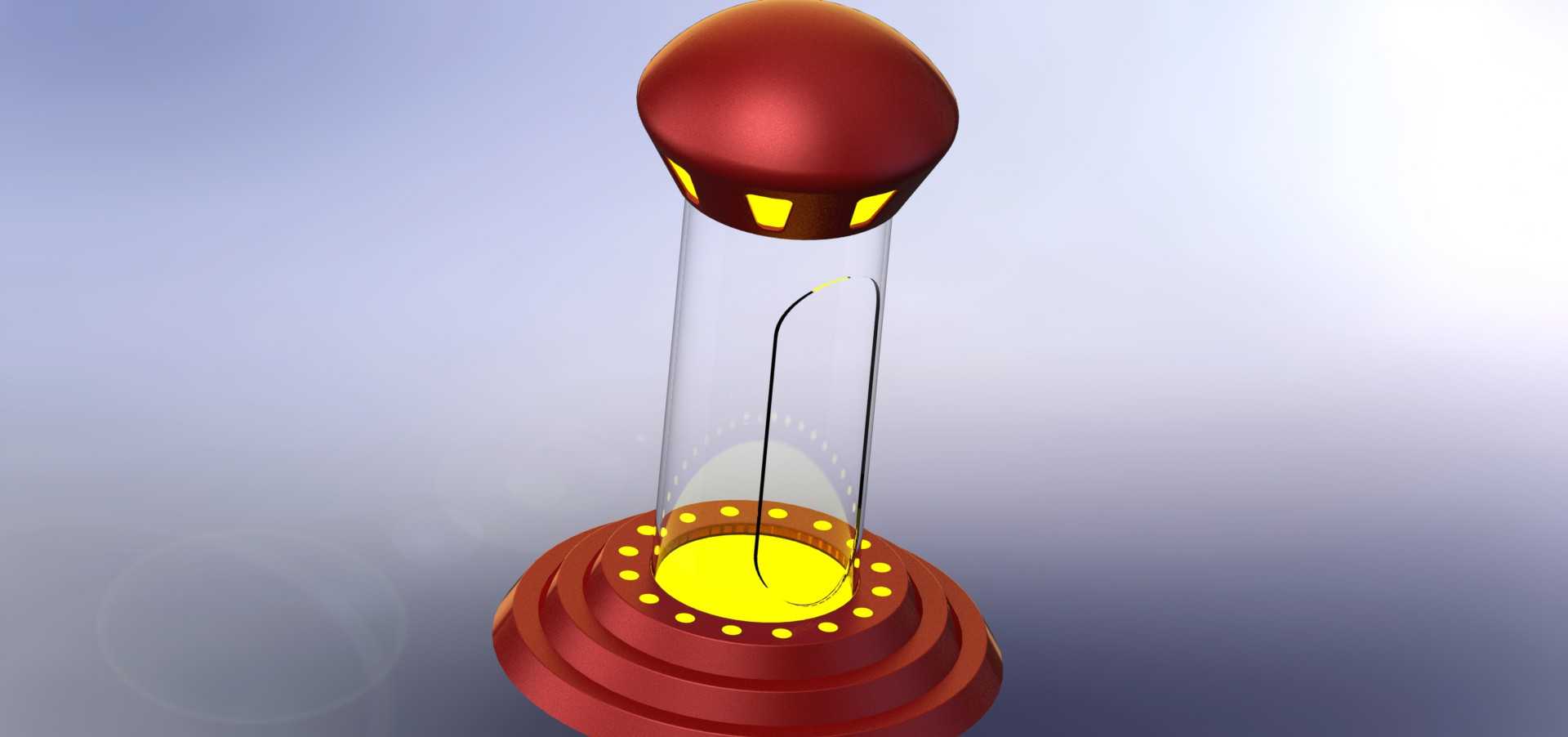

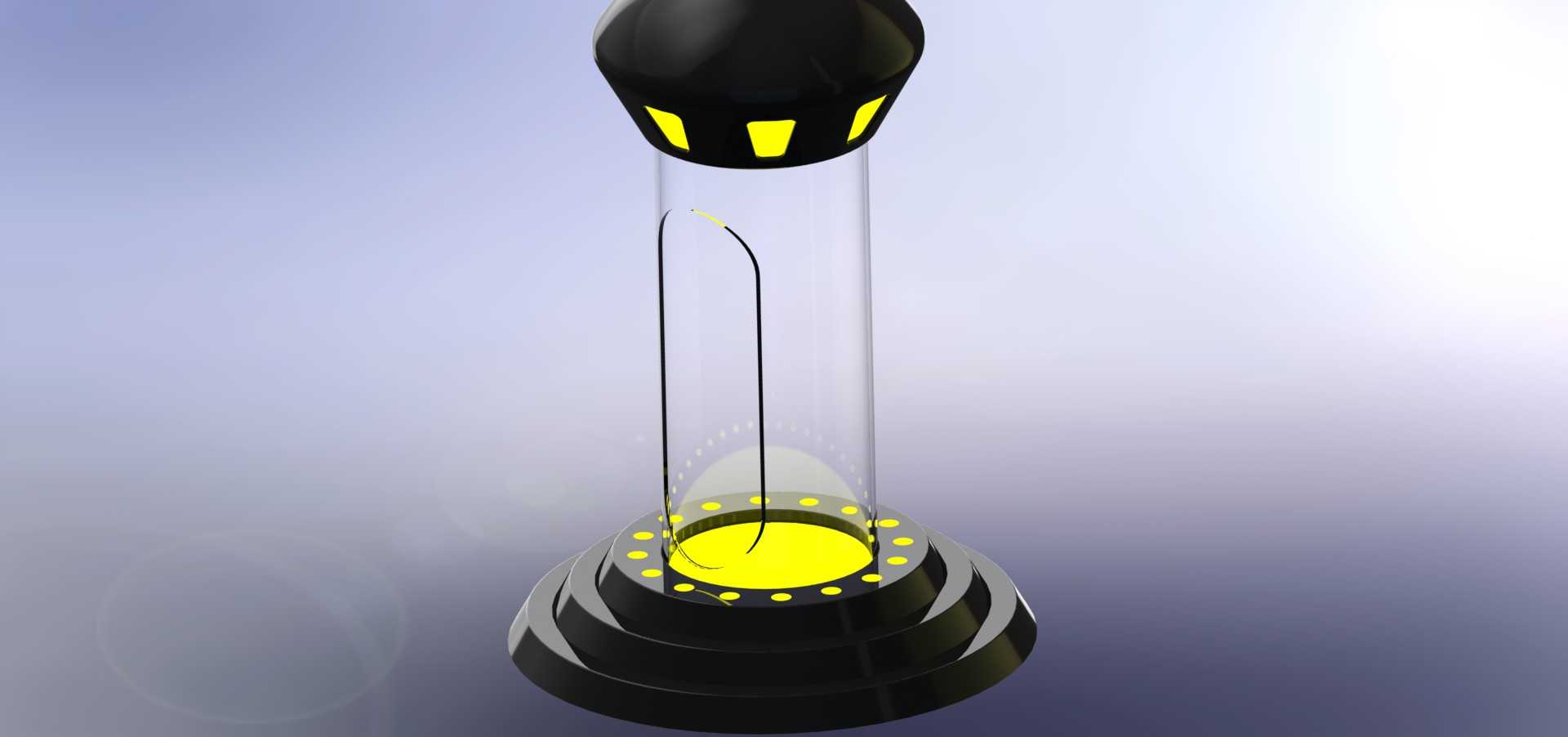

从功能特性的结构匹配来看，装置整体采用三段式承托结构，底部是三层阶梯式圆形基座，最底层基座直径控制在320mm范围内，这个尺寸边界刚好适配常规科技馆展项的标准台面安装要求，不需要额外定制加宽展台，基座表面均匀排布的环形点位是预留的氛围灯安装孔位，孔位直径统一为5mm，孔深8mm，刚好嵌入常规的直插式LED灯珠，接线可以从基座中心预留的20mm直径走线孔直接穿到展台下方，不会出现明线外露的问题。基座向上承接的是高透亚克力材质的圆柱形腔体，腔体壁厚设定为5mm，内径120mm，高度280mm，这个尺寸既保证了内部演示组件有足够的安装空间，又不会因为腔体直径过大导致整体结构头重脚轻，腔体和上下基座、顶部端盖的连接采用嵌入式止口配合，止口深度10mm，配合公差控制在H7/h6，不需要额外打胶就能实现稳定连接，后期拆卸维护内部组件的时候只需要垂直向上拔起端盖即可，不需要拆解整个基座结构。

顶部的端盖采用圆弧过渡的蘑菇头造型，端盖最大直径150mm，比下方透明腔体的外径宽出15mm，刚好可以遮挡腔体和端盖的连接缝隙，同时端盖下部预留的三个对称分布的矩形槽位，是状态指示灯的出光口，槽位尺寸统一为12mm*8mm，三个槽位沿端盖圆周120度均匀分布，不管观展者从哪个角度靠近展项，都能清晰看到装置的运行状态指示。腔体内部预留的细径安装位，是用来固定模拟量子态传输轨迹的光纤线的，安装位的走线槽深度2mm，刚好嵌入直径1.8mm的常规照明光纤，光纤从底部基座中心的发光源位置一直延伸到顶部端盖的接收点位，点亮之后可以模拟量子态从发射端到接收端的传输路径，不需要额外增加固定结构就能把光纤牢牢卡在走线槽内，避免运输或者移动过程中光纤移位影响演示效果。

设计过程中特意规避了尖锐棱角的结构，所有外露的边棱都做了R3的圆角处理，毕竟面向科普展陈场景会有大量未成年观展者近距离接触，圆角处理可以有效避免磕碰划伤的风险。整体结构的重心经过反复校核，落在底部基座中心垂直向上110mm的位置，即使受到水平方向的轻微推力，装置也不会出现倾翻的问题，不需要额外在展台打孔固定，临时布展的时候直接放置在平整台面上就能稳定使用。另外结构上所有的连接点位都采用可拆式设计，没有做一体化的焊接或者粘接结构，长途运输的时候可以拆分成基座、透明腔体、顶部端盖三个独立部件，包装体积可以缩小60%以上，有效降低运输过程中的磕碰损坏概率，运抵现场之后不需要专用工具，只需要对准止口拼接就能完成组装，普通的展陈运维人员就能独立完成安装调试工作。

针对后期可能的功能升级需求，基座最底层的内部预留了40mm高度的空腔，可以容纳常规的开关电源、控制电路板、小型音响模块，不需要额外增加外置的控制盒，所有功能组件都可以集成在装置内部，保持外观的整体性。透明腔体的材质选用高透亚克力而不是普通玻璃，一方面是亚克力的抗冲击性能是普通玻璃的10倍以上，公众场景下使用不容易碎裂造成安全隐患，另一方面亚克力的重量更轻，整体装置组装完成后的总重量控制在4.2kg以内，一个成年人就能轻松搬运移位，适配临时巡展的频繁移动需求。
