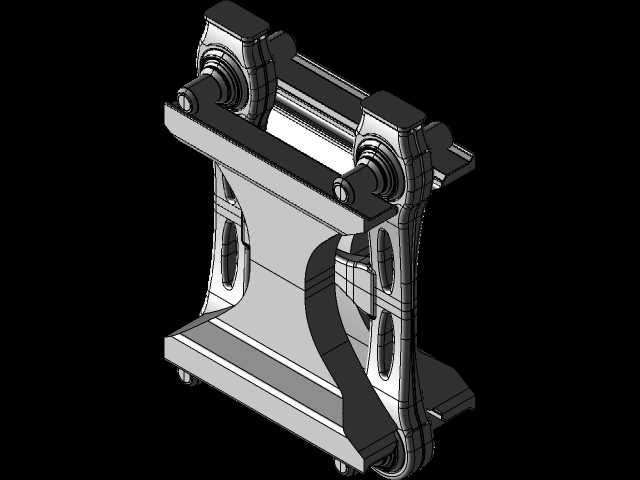

带双侧支撑座的工业输送滚筒支架结构

在连续物料输送的产线场景里，这类带双侧支撑的滚筒结构是散料、成件物料转运环节里的核心承载部件，不少轻工包装、冶金辅线、仓储分拣的输送段都会用到同逻辑的支撑结构，区别只在滚筒长度、支座载荷等级的适配调整。从实际使用逻辑看，这套结构的核心作用是为回转滚筒提供稳定的旋转支撑，同时承担物料经过时的竖向载荷与少量偏载冲击，避免滚筒运转时出现径向跳动，保障输送面的平整度，防止物料在输送过程中出现卡滞、跑偏的问题。

设计这套结构的时候，首先要考虑的是安装基准的统一性，两侧的支撑轴承座采用对称式布局，支座与底部安装底板的连接面设置了定位止口，装配时不需要反复调校同轴度，只要将支座贴合底板定位面锁紧固定螺栓，就能保证两侧轴承安装孔的同轴度误差控制在允许范围内，大幅降低现场装配的调校难度。支座的主体采用了变截面的筋板结构，不是等厚度的实心块，这种设计是在保证结构刚性的前提下尽可能降低整体自重，筋板的开孔位置避开了螺栓连接的受力路径，不会因为开孔削弱结构的抗弯、抗扭强度，同时还能减少铸造或者机加工环节的材料消耗，控制整体制造成本。

从安装边界来看，底部的安装底板预留了长圆形的调节螺栓孔，不是固定尺寸的圆孔，这一设计是为了适配现场安装时的位置误差，同时可以在后期维护时微调滚筒的轴向位置，配合张紧结构调整输送带的张紧度，不需要重新加工安装孔就能完成位置调整。两侧支撑座的轴承安装位采用了阶梯孔设计，外侧预留了轴承端盖的安装止口，可以适配不同密封等级的端盖结构，如果是在多粉尘、有喷淋的工况下使用，只需要更换带密封圈的端盖就能提升轴承的防护等级，不需要改动主体支撑结构，拓展性较强。

滚筒的轴端与支撑座的配合处预留了润滑脂加注通道，日常维护时不需要拆解支撑结构，就能通过注油嘴向轴承内部补充润滑脂，延长轴承的使用寿命，减少停机维护的时间。结构的竖向高度经过适配设计，安装后滚筒的上表面高度可以匹配常规输送线的工作面高度，不需要额外加装垫高垫块，和上下游输送段对接时只需要调整底部安装脚的高度就能完成平顺对接，避免出现物料转运时的落差磕碰。

在载荷适配方面，这套结构的支撑筋板厚度、轴承选型是按照中等载荷的输送场景设计的，可以承载单段输送上每米五十公斤以内的成件物料，如果是重载场景，只需要更换更大载荷等级的轴承、加厚支座筋板厚度就能完成升级，主体的安装连接尺寸不需要做大幅改动，具备较好的系列化拓展基础。实际运转过程中，双侧支撑的结构可以抵消滚筒转动时的不平衡力，即使滚筒表面因为长期使用出现少量磨损，只要磨损量在允许范围内，支撑结构依然可以保持稳定的回转精度，不会出现异常振动或者异响。另外，支座与底板的连接采用了内六角圆柱头螺栓，螺栓头沉在底板的沉孔内，不会突出安装面，避免安装时螺栓头与基础面干涉，保证底板与安装基础的完全贴合，提升整体结构的稳定性。
