MECO高压密封轴封带压力表调压组件结构

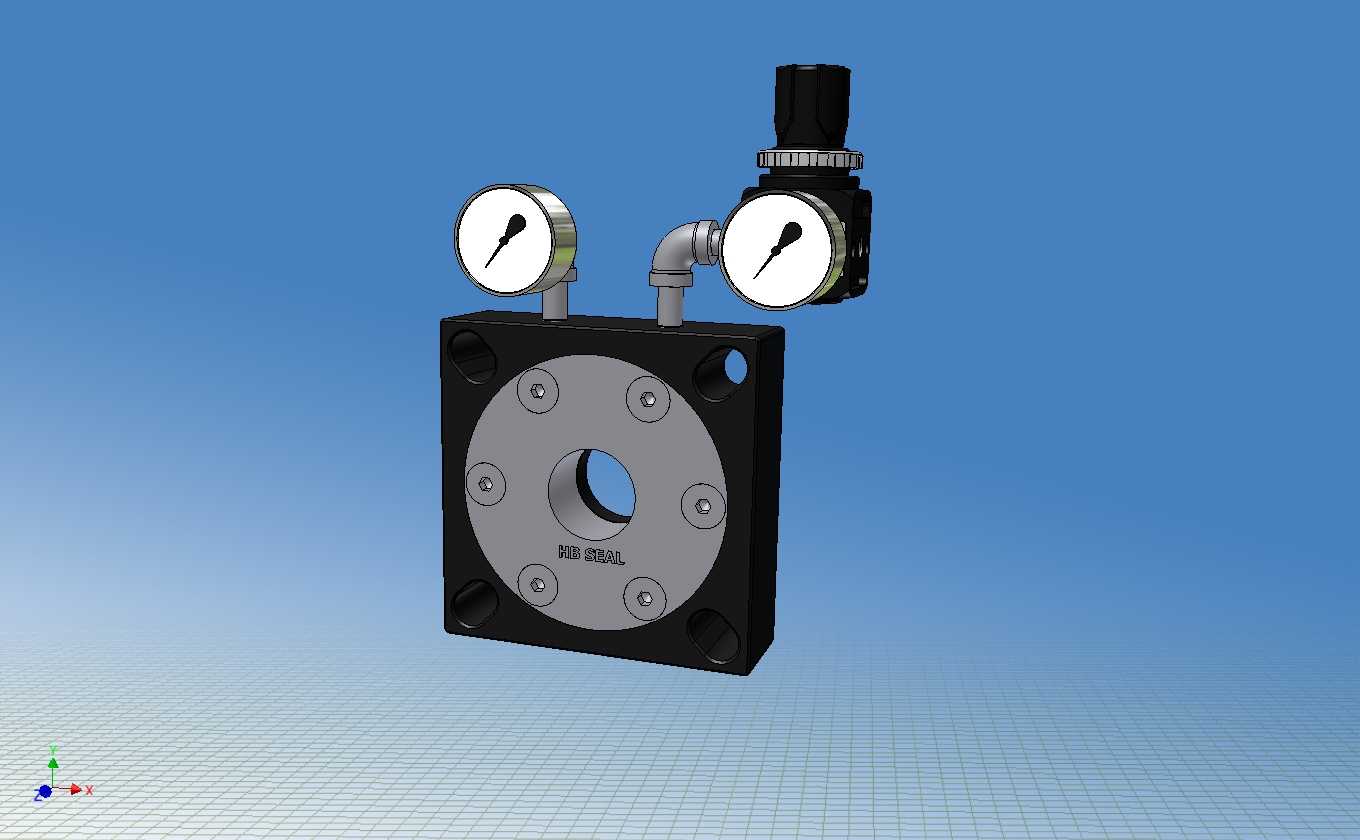

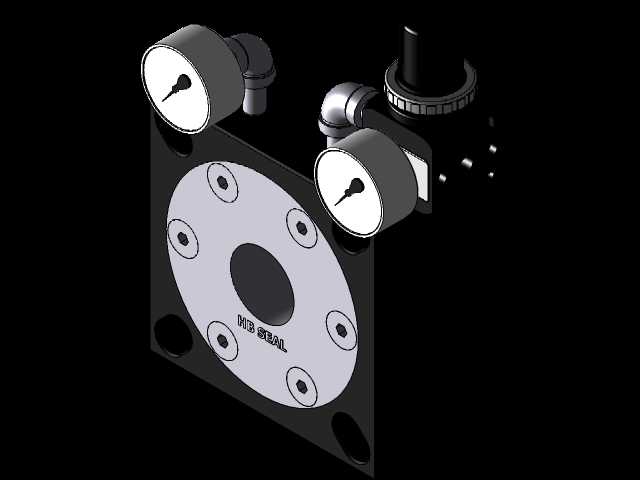

在高压流体输送、液压动力回路、化工介质传输这类对密封可靠性要求极高的工况里，轴封部位的泄漏防控一直是设备运维的核心痛点，这套高压密封轴封组件就是针对这类场景做的集成化设计，把密封主体、压力监测、压力调节功能整合在同一安装基准上，省去了外接管路零散拼装的对接误差问题。从结构布局来看，核心密封主体采用方形法兰安装座，座体上均匀分布8个螺栓沉孔，安装时可以直接贴合设备的轴端安装面，沉孔设计能让螺栓头完全没入座体内部，不会突出安装平面干涉周边部件，中心的轴孔是穿装旋转轴的通道，孔周边的环形密封面做了高精度平面加工，表面粗糙度控制在能满足硬密封配合的等级，避免介质从密封座与设备端面的结合面渗漏。密封座正面的环形压盖通过6颗内六角螺栓与主体连接，压盖的压紧力可以根据实际使用的密封件材质、工作压力做微调，压盖与轴接触的内侧预留了多道密封件的安装槽位，可以根据介质特性搭配O型圈、骨架油封或者组合密封件，适配不同粘度、不同腐蚀性的介质工况。组件侧方集成的两个压力表，分别对应密封腔的入口压力与腔体内压，运维人员不需要额外外接测压点，站在设备正面就能直接读取两个点位的压力数值，判断密封件的磨损状态——正常工况下两个表的压差值会维持在稳定区间，一旦压差出现异常波动，就说明密封件出现磨损或者管路有堵塞问题，能提前预判故障避免突发泄漏。和压力表通过金属弯头连接的调压阀，采用顶部旋钮调节结构，旋钮表面做了滚花处理，戴劳保手套操作也不会打滑，调压阀的作用是稳定密封腔内的冲洗压力或者背压，对于有颗粒杂质的介质工况，可以通过调压阀维持密封腔内略高于介质侧的压力，防止杂质进入密封摩擦面加速密封件磨损，也能在介质压力出现波动的时候起到缓冲作用，避免压力冲击直接作用在密封件上缩短使用寿命。设计的时候特意把测压、调压元件都布置在密封座的侧上方，没有超出安装座的横向边界，安装的时候不需要额外预留侧面的操作空间，只要保证正面有足够的操作空间就能完成压力表读数、调压阀调节、螺栓拆装的全部操作，对于安装空间紧凑的液压站、化工反应釜轴端、高压泵端盖这类位置非常友好。安装边界方面，方形密封座的四个角做了倒角处理，避免安装时锐角划伤操作人员或者周边管线，侧方的连接管路采用标准管螺纹对接，和现场常用的高压金属软管、硬管都能直接适配，不需要做额外的接头转换。整个组件的重心落在安装法兰的中心轴线上，旋转轴运转时不会因为偏心产生附加振动，密封压盖的螺栓采用对称拧紧的设计逻辑，安装时按对角线顺序逐步拧紧，能保证压盖对密封件的压力均匀分布，不会出现局部压偏导致的密封失效问题。在实际选型应用中，这类集成式轴封组件常配套用在高压柱塞泵的轴端、搅拌釜的旋转轴密封、液压回转接头的安装部位，相比零散采购密封座、压力表、调压阀再自行拼装的方案，集成式结构提前做了元件之间的压力匹配，不会出现外接管路共振、接头泄漏的问题，也减少了现场安装的配管工作量，所有功能元件都在同一加工基准上装配，位置精度更高，测压数值的准确性也比外接测压管路更可靠。密封座的材质可以根据介质工况做调整，普通液压油工况用常规碳钢做表面发黑处理就能满足防锈要求，腐蚀性介质工况可以更换为不锈钢材质，密封件的选型也可以随介质温度、压力等级灵活替换，整个结构的模块化程度很高，后期维护的时候只需要拆开正面的压盖就能更换内部密封件，不需要把整个密封座从设备上拆下来，能大幅缩短设备停机维护的时间。
