Po-2轻型飞机操纵控制棒结构设计

这套操纵控制棒是适配Po-2轻型双翼机的飞控核心传动构件，主要承担座舱操纵力到各气动舵面的力传递与行程转换功能，在低速通用航空飞行器的机械飞控系统里属于直接决定操纵响应精度的关键部件。从实际装机场景来看，该构件布置在座舱前部到机翼、尾翼舵面传动路径的中段区域，一端连接座舱内的驾驶操纵手柄，另一端通过铰接节点分别衔接副翼、升降舵的传动拉杆，不需要额外的助力装置，完全依靠机械连杆的刚性传动传递飞行员的操纵输入，适配Po-2这类低速轻型飞机无液压助力的纯机械飞控架构，维护成本低、传动可靠性高，在复杂野外起降场景下也能保持稳定的操纵响应。

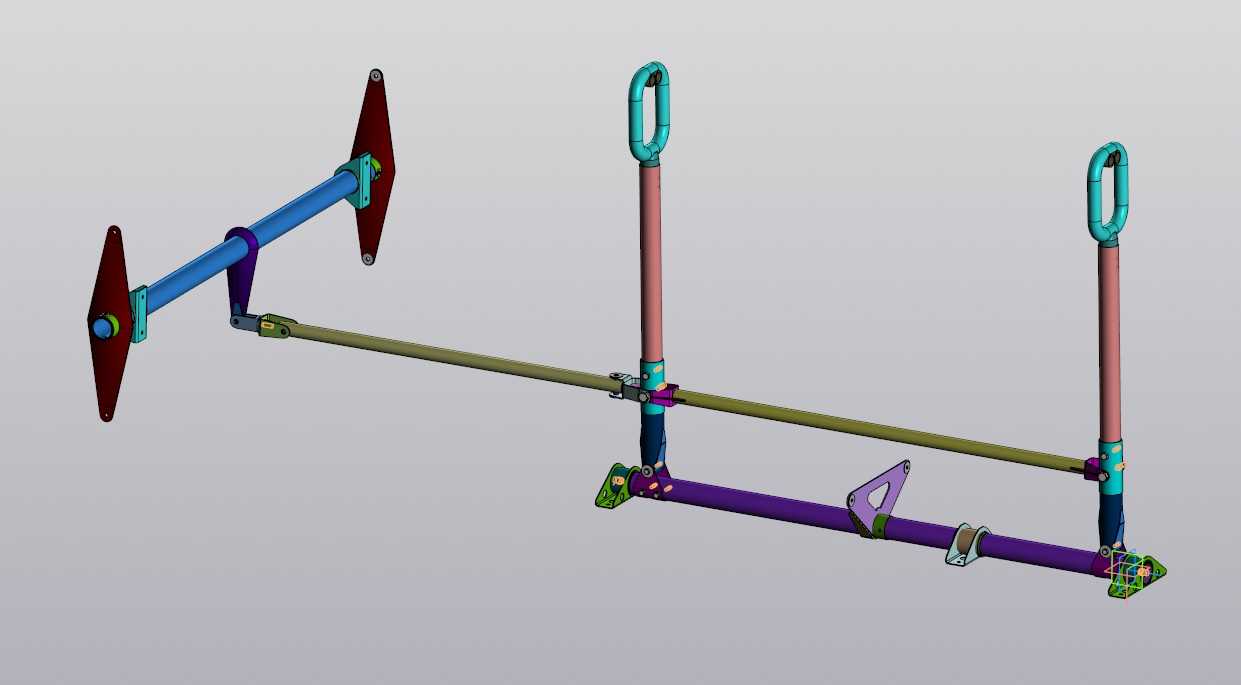

从功能特性上看，这套控制棒采用多段杆系铰接的结构形式，横向布置的主传动杆负责左右副翼的差动操纵力矩传递，两根纵向立置的杆体对应升降舵的俯仰操纵输入，各杆段之间采用带自润滑衬套的铰接接头连接，既可以保证操纵行程内的无卡滞转动，又能抵消机身结构变形带来的装配应力，避免飞行过程中出现操纵卡滞的风险。杆体端部的吊环式接头是专门设计的快拆连接结构，日常维护时不需要拆解整个杆系，只需要拆下接头处的连接销就能完成杆体的检修更换，适配通航飞机野外快速维护的需求。

设计思路上，整套构件完全遵循轻型飞机机械飞控的等强度设计原则，不同受力段的杆体采用差异化的截面设计：承受主要弯矩和拉力的横向主杆采用空心圆管截面，在保证足够抗弯刚度的前提下尽可能降低结构重量；纵向操纵杆的握持段做了防滑的结构处理，表面包覆防滑层提升飞行员操纵时的握持摩擦力；各铰接位置的接头采用锻压件加工，相比铸件拥有更好的抗疲劳性能，能够承受长期反复操纵带来的交变载荷，避免飞行过程中出现构件断裂的风险。杆系上设置的多个可调式锁紧箍，是用来在装配阶段微调各杆段的有效长度，补偿机身装配公差带来的操纵行程偏差，保证舵面的中立位置与操纵杆的中立位置精准对应，避免出现飞行中舵面偏位导致的飞行姿态偏移问题。

从安装边界来看，整套控制棒的横向安装跨度适配Po-2飞机前座舱的宽度尺寸，纵向安装高度不超过座舱仪表板下沿的安装空间，不会占用飞行员的腿部活动区域；各铰接点的转动行程经过精准校核，在满舵操纵状态下，杆体与周边机身结构、管线的最小间隙保持在安全范围内，不会出现运动干涉。底部的紫色横向杆是整套构件的安装基准杆，通过三个带减震垫的安装支座固定在机身承力框上，支座上的腰型安装孔可以在装配时调整整个杆系的安装位置，降低对机身承力结构的装配精度要求；杆体上附带的三角形限位片是硬限位结构，当操纵行程达到设计最大舵偏角时，限位片会与支座上的挡块接触，避免操纵力过大导致舵面偏转超过设计极限，损坏舵面铰链结构。

在实际工程应用中，这类纯机械传动的控制棒相比带助力的飞控构件，拥有更强的环境适应性，在低温、沙尘等恶劣环境下不需要复杂的密封维护，只需要定期在铰接点加注润滑脂就能保证长期可靠工作，非常适配Po-2这类多用于农林作业、飞行训练、低空通勤的轻型飞机的使用场景。整套杆系的重量经过严格控制，在满足结构强度要求的前提下尽可能降低冗余重量，不会给飞机带来额外的重量负担，有助于提升飞机的有效载荷能力。各杆段的表面采用不同颜色的区分标识，是为了在装配和维护过程中快速识别不同功能的杆体，避免装错位置导致操纵逻辑反向，降低地勤维护的出错概率。
