轻型双翼机飞行员管式支撑座椅结构

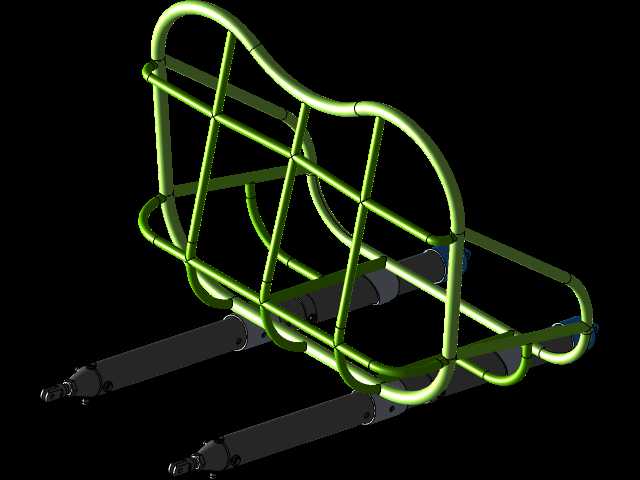

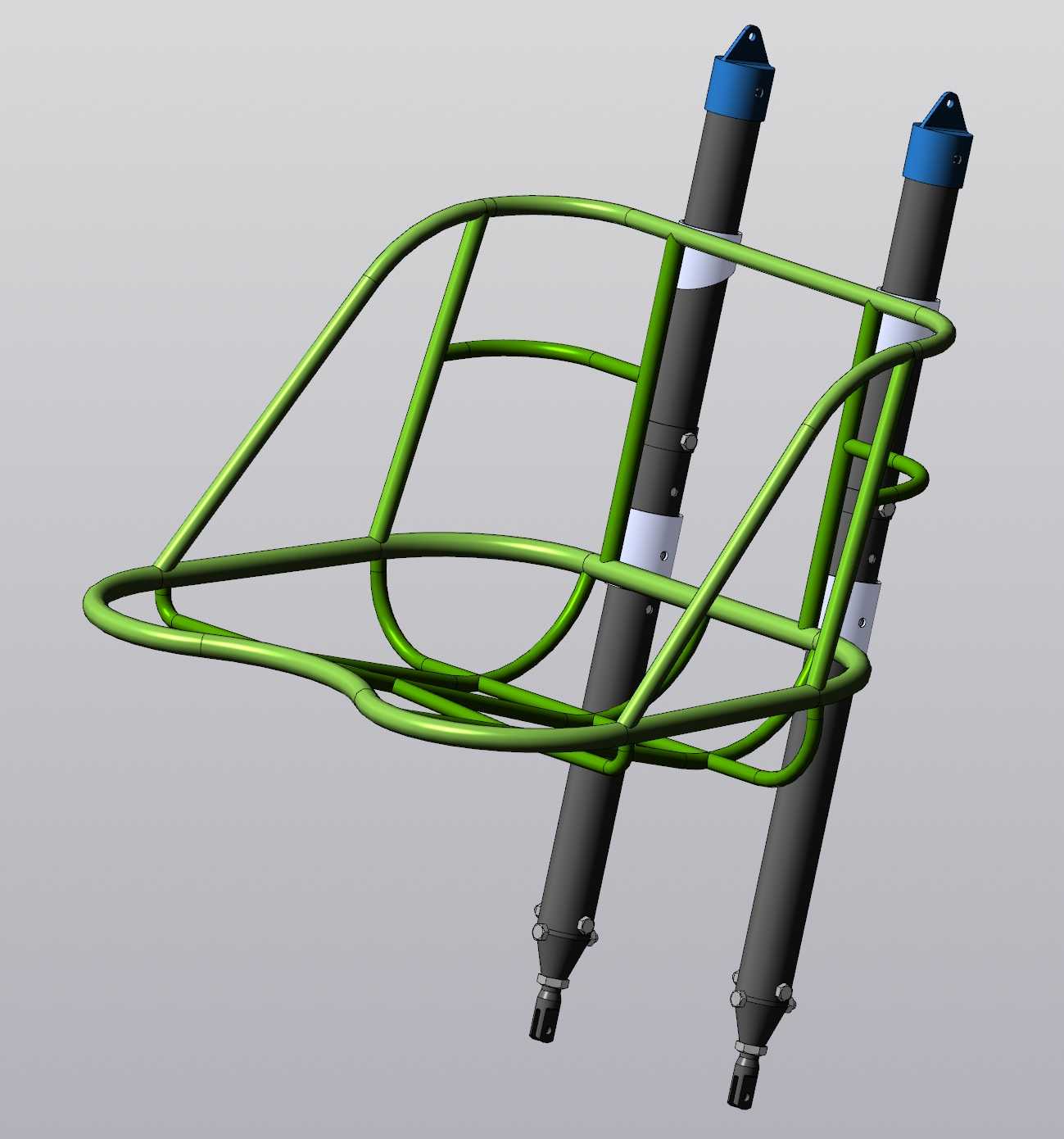

这套座椅结构针对轻型低速双翼机的驾驶舱乘员承载需求设计，适配Po-2这类低空低速通用飞机的作业场景，这类飞机常被用于农林作业、短途通勤、低空观测等任务，驾驶舱空间紧凑，对部件重量、安装适配性有严苛要求。从结构形式来看，主体承力部分采用弯制薄壁圆管拼接成型，框架轮廓完全贴合人体坐姿下的躯干、大腿外侧支撑曲面，没有冗余的包覆结构，最大化降低结构自重，同时保证乘员在飞行机动过程中不会出现侧向滑移。框架后侧的两根柱状承力构件是座椅与机身承力隔框的连接主体，构件顶端的蓝色端盖为安装定位基准面，柱体上分布的多组环形箍带固定位，既可以用来绑定座椅靠背的缓冲垫，也能作为乘员安全带的挂接锚点，柱体下端的收窄接头直接插入机身纵梁的安装套筒内，配合径向销钉完成锁止，不需要额外的转接支架，适配原有飞机的机身接口尺寸，不需要对机身结构做二次修改就能完成换装。设计过程中优先考虑了低空低速飞行下的使用需求，管式框架的弯折半径经过反复校核，既避免了小管径弯折出现的管壁褶皱、应力集中问题，也保证了框架边缘不会对乘员的飞行装具、操纵动作产生干涉，框架前部的弧形弯管刚好对应乘员大腿下侧的支撑位置，预留的间隙可以容纳操纵杆的前后行程，不会出现飞行员推杆过程中腿部与座椅框架磕碰的问题。框架上的多组横向连接管除了提升整体结构抗扭刚度外，还可以作为坐垫的支撑格栅，直接铺设帆布或者薄海绵垫就能满足乘坐需求，适配这类简易飞机的维护条件，即便在野外场地，也能快速更换破损的垫材，不需要拆解整个座椅结构。安装边界方面，两根后承力柱的中心距与原有飞机座舱的安装孔位完全匹配，框架整体宽度控制在驾驶舱两侧蒙皮的净空尺寸以内，前后方向的投影长度不会遮挡后方仪表板的操作空间，座椅安装完成后，乘员的眼位高度刚好匹配风挡的可视范围，不需要额外调整坐姿就能获得良好的前向、下向视野，满足低空作业时的观测需求。结构强度层面，整个框架采用同规格的薄壁钢管焊接成型，焊缝位置都布置在管件衔接的隐蔽位置，避免应力集中在乘员经常接触的区域，整体承力能力可以满足飞行过程中正负过载下的乘员承载需求，同时框架的镂空结构不会阻碍驾驶舱内的空气流通，在夏季低空飞行时能提升乘员的乘坐舒适度，不会出现封闭式座椅的积热问题。不同于现代高速战机的弹射座椅结构，这款座椅完全服务于低速轻型飞机的使用场景，没有复杂的弹射、缓冲机构，所有结构都围绕轻量化、易维护、高适配性设计，管件的规格选择也考虑了战时或者偏远地区的备件获取难度，采用通用规格的无缝钢管就能完成局部损坏件的替换，不需要定制特殊截面的型材，维护门槛极低。框架侧面的弧形弯管除了作为侧向防护外，还可以临时挂接飞行图囊、小型作业设备的挂带，不需要额外在驾驶舱内加装挂钩，充分利用了结构本身的形态拓展使用功能。
