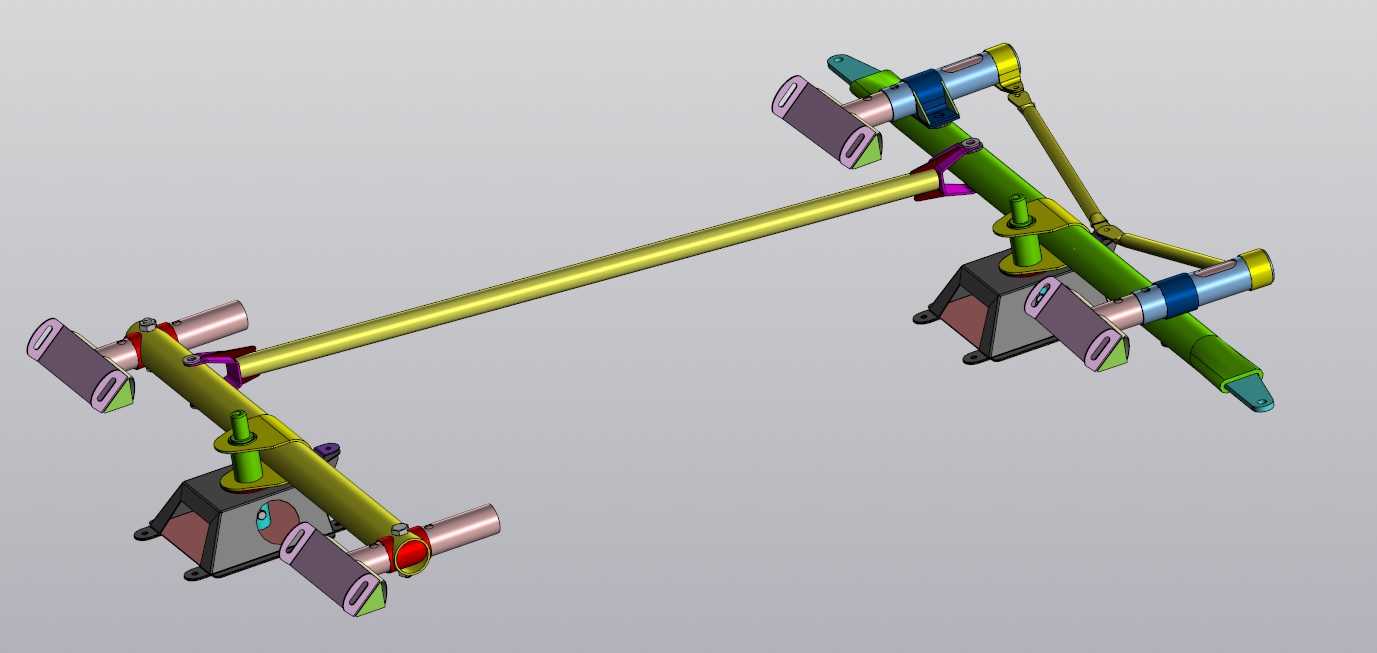

Po-2飞机方向舵踏板操纵组件结构

　　在轻型通用飞机的飞控系统设计中，方向舵踏板是飞行员直接操控航向的核心人机交互部件，这套组件适配Po-2类轻型双翼机的操纵链路，承担着将飞行员脚部的踩踏动作转化为方向舵偏转力矩的核心作用，直接关系到地面滑行转向、空中航向修正、侧风进场配平等关键飞行阶段的操纵精度与响应反馈。从实际装机场景来看，这类踏板组件安装于座舱前下方的地板安装位，需要匹配飞行员坐姿下的脚部活动范围，既要保证踩踏行程符合人体工程学的施力习惯，又要避免操纵行程过大导致的舵面偏转过量，同时还要兼顾双人操纵机型的联动需求，确保左右座飞行员的操纵输入能够同步传递到舵面传动杆系。

　　这套踏板组件采用对称式双踏板布局，左右两侧踏板分别对应方向舵的左右偏转输入，中间通过横向传动轴实现两侧踏板的反向联动——当飞行员踩下左侧踏板时，右侧踏板会同步向上抬起，通过传动轴端的摇臂将转动扭矩传递给后方的传动拉杆，最终拉动垂尾方向舵实现对应方向的偏转。踏板表面设计有防滑贴合结构，匹配飞行靴的踩踏接触面，避免操纵过程中脚部滑脱，踏板的摆动支点采用低摩擦衬套结构，减少操纵过程中的卡滞与虚位，保证操纵力的线性传递，让飞行员能够通过脚部的力反馈清晰感知舵面的气流负载，精准控制舵面偏转量。

　　设计过程中首先要确定的是安装边界尺寸，横向传动轴的长度需要匹配座舱内部的横向安装间距，两端踏板的外伸距离要避开座舱内的其他操纵构件与仪表台下部结构，踏板的摆动行程需要严格对应方向舵的最大偏转角度，按照轻型飞机的操纵规范，方向舵最大偏转角度通常控制在左右各25度到30度区间，对应的踏板踩踏行程需要匹配飞行员脚踝的活动范围，一般设计为前后摆动30到40毫米的行程量，既保证足够的舵面操纵权限，又不会因为行程过大导致飞行员操纵疲劳。传动轴下方设置的两个安装支座是整个组件的承力基础，支座通过螺栓固定在座舱地板的加强结构上，需要承受飞行员最大踩踏力的冲击载荷，按照航空操纵件的设计要求，支座需要能够承受不小于1000牛的瞬时踩踏载荷而不产生塑性变形，因此支座的安装面设计有足够的加强筋结构，连接螺栓采用航空级标准件，保证连接刚度，避免操纵过程中出现结构形变导致的操纵滞后。

　　传动摇臂的长度设计直接决定了操纵力的传动比，摇臂过短会导致操纵力过重，飞行员长时间操纵容易疲劳，摇臂过长则会导致操纵过于灵敏，小幅踩踏就会产生较大的舵面偏转，影响航向操纵的精准度，设计时需要结合方向舵的铰链力矩特性，匹配合适的传动比，保证在不同飞行速度下的操纵力都处于人体舒适的施力区间——低速滑行时舵面气流负载小，操纵力轻盈跟手，高速飞行时舵面气流负载增大，操纵力会线性提升，给飞行员明确的速度反馈，避免高速下误操作导致的舵面过量偏转。组件上的拉杆连接端采用关节轴承结构，能够补偿安装过程中的位置误差，同时适应传动过程中的空间角度变化，避免拉杆在运动过程中出现卡滞，关节轴承的密封结构可以阻挡座舱内的灰尘与杂物进入摩擦面，减少日常维护的工作量，提升组件的使用寿命。

　　从实际使用的角度出发，这套踏板组件还需要考虑与刹车操纵系统的协同布局，部分轻型飞机的脚蹬会集成机轮刹车功能，在方向舵踏板的基础上增加刹车操纵的铰接结构，但这套组件专注于方向舵操纵功能，结构更加简洁可靠，降低了复杂结构带来的故障概率，适合对可靠性要求极高的初级教练机与通用农用飞机使用。整个组件的运动部件都设计有润滑注油点，在日常定检维护时可以快速加注润滑脂，保证运动机构的顺畅，所有外露的金属构件都做了防腐处理，适应不同飞行环境下的温湿度变化，避免锈蚀导致的操纵卡滞。在三维建模过程中，所有铰接点的运动间隙都按照实际装配公差进行了预留，能够直接用于运动仿真验证，检查整个踩踏行程中是否存在构件干涉，验证传动比是否符合设计要求，也可以直接导入飞控系统的整体装配模型中，完成整个操纵链路的匹配校验，为后续的零件加工与实机装配提供精准的三维数模依据。
