多层板结构标准注塑模具三维设计

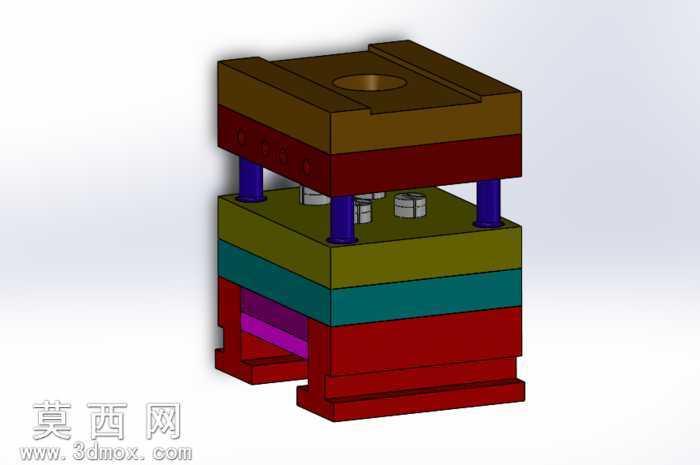

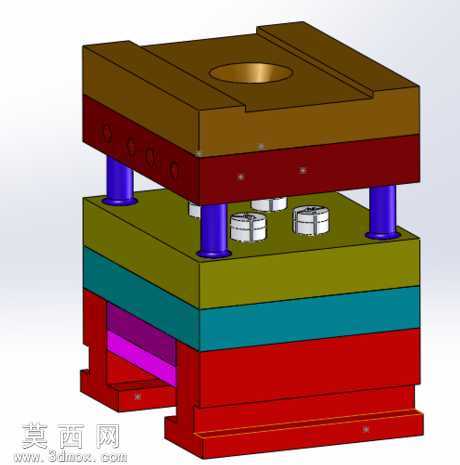

本作品为标准三板式注塑模具三维建模成果，建模过程严格遵循注塑模具设计规范，采用自顶向下的装配设计思路完成全结构搭建。模型完整还原了注塑模具的分层堆叠结构，从上至下依次包含定位环安装面板、定模板、流道推板、动模板、模脚、下固定板等核心模架组件，各层板件通过精准的配合约束完成装配，完全符合实际模具的装配逻辑。建模过程中对各零部件的细节进行了完整还原，四根紫色导柱贯穿定模与动模部分，精准实现合模过程的导向定位，保证动定模合模时的同轴度要求，避免合模错位损伤模仁；模架内部预留了模仁安装腔位，清晰展示了成型零件的安装位置，同时还原了模具内部的流道、顶出空间等结构区域。材质与渲染表现上，针对不同功能的零部件采用差异化的色彩材质区分，模架各层板件采用不同饱和度的金属质感材质区分层级，导柱采用亮面金属材质突出导向件的结构特征，内部功能区域采用差异化色彩标识，让整体结构层次清晰可辨，无需剖切即可直观分辨各层板件的位置与功能边界。设计过程中充分考虑了模具的实际工作逻辑，各板件之间预留了合理的开模行程空间，导柱长度匹配开模行程需求，模脚高度预留了顶出机构的安装与运动空间，整体结构完全匹配实际注塑生产的模具结构要求，可作为模具结构学习、模架设计参考的三维素材，帮助学习者快速理解三板式注塑模具的组成结构与装配关系，清晰掌握各零部件的功能定位与配合要求。
