多层循环冷却式注塑模具型腔结构

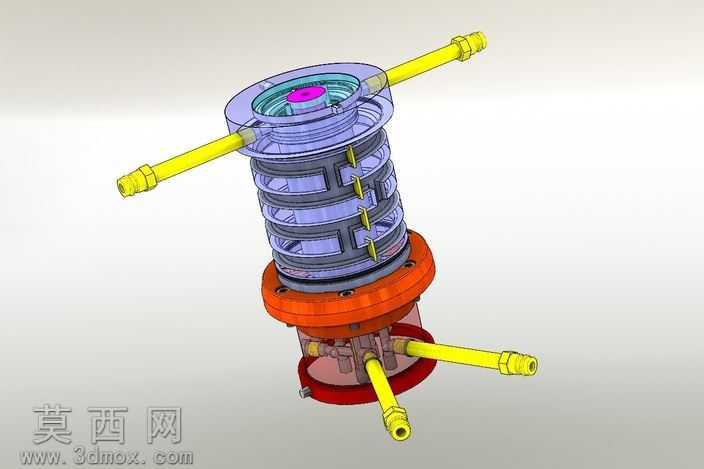

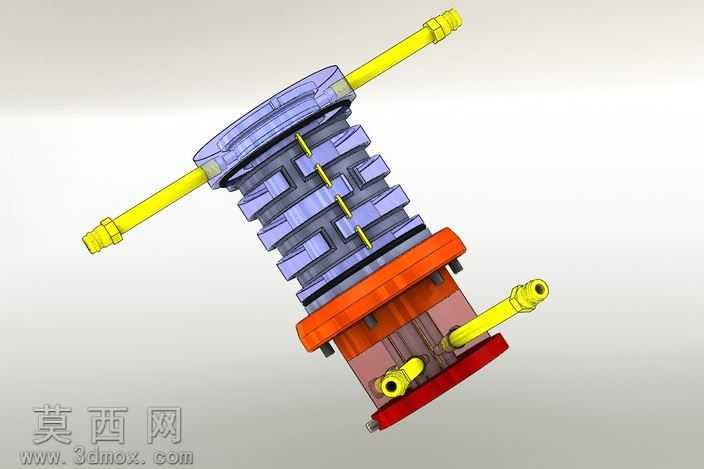

本模型为注塑模具核心型腔组件，采用分层堆叠式结构设计，整体围绕注塑成型过程中的均匀冷却需求展开建模工作。建模过程中首先完成型腔主体的同轴回转体结构搭建，将型腔拆分为多层环形冷却腔段，每段腔体之间设置密封隔层，避免冷却介质出现串流问题，保障各段冷却回路的独立温控效果。模型中对冷却水路的接口做了标准化快插接头设计，黄色管路部分采用金属接头搭配硬质输水管的材质表现，接头处的防滑滚花、密封锥面结构都做了精细还原，确保水路连接的密封性与拆装便捷性。型腔主体部分采用半透明工程塑料材质渲染，可直观展示内部多层冷却流道的螺旋走向，清晰呈现冷却介质在型腔内的循环路径，能够让使用者快速理解冷却系统的工作逻辑。底部的模腔固定座采用橙红色金属烤漆材质表现，座体上的固定螺栓孔、定位销孔都按照实际装配公差做了位置还原，保障型腔与模架之间的装配精度。顶部的进胶口区域做了高亮紫色的特殊材质标注，明确区分成型进料位置与型腔主体结构，同时在型腔内壁做了细微的脱模斜度处理，符合注塑成型的脱模工艺要求。设计过程中充分考虑了注塑生产时的温度均匀性需求，多层环绕式水路能够覆盖型腔的全部成型区域，避免产品出现局部冷却不均导致的翘曲、缩痕缺陷，侧向伸出的水路接口采用对称式布局，既方便外部冷却管路的连接排布，也不会与模具的其他开合模机构产生运动干涉。整个模型的装配关系清晰，各零部件之间的配合间隙、密封结构都做了明确的结构表达，可直接用于模具设计的方案参考、冷却系统的结构验证，也可作为注塑模具结构教学的演示模型使用。
