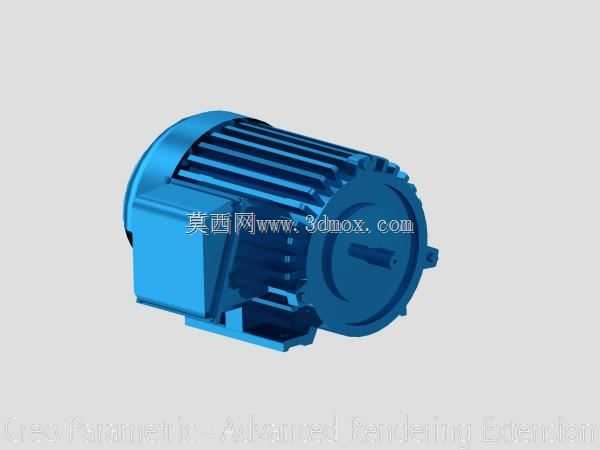

工业用三相异步电动机外观结构设计

在各类工业生产场景中，这类鼠笼式三相异步电动机是应用覆盖面最广的动力输出部件，从输送线辊筒驱动、机床主轴辅传，到风机、水泵的动力匹配，再到小型自动化设备的动力源配置，几乎所有需要持续稳定旋转动力输出的工位，都能见到同结构电机的身影。做设备布局设计时，首先要卡准的就是电机的安装边界，这款卧式底脚安装的电机，底脚的安装孔距、轴伸端的轴径、键槽尺寸、中心高都是选型阶段必须优先核对的参数，一旦这些尺寸和设备安装位不匹配，后续哪怕性能参数达标也无法完成装配。从结构设计逻辑来看，电机外壳采用的是带轴向散热筋的铸铁结构，这种散热筋的排布方向顺着电机运行时自带的风叶风向设计，能在转子带动风叶旋转时，让气流顺着散热筋的沟槽快速流过壳体表面，把定子绕组运行产生的热量持续带走，避免绕组因温升过高出现绝缘老化加速的问题。接线盒设置在机壳侧面的位置，预留了足够的线缆弯曲空间，不管是从设备上方还是侧面走线，都能方便完成电源线的接入，接线盒内部的接线柱排布也兼顾了星型、三角型两种接线方式的操作空间，不用额外调整接线盒朝向就能完成不同供电制式的接线。输出轴端的端盖采用止口定位结构，和机壳的配合公差控制在过渡配合区间，既能保证轴承室的同轴度，减少转子运行时的径向跳动，也能在后期维护拆卸端盖时，不用反复敲打就能顺利拆分，降低维保过程中损坏配合面的概率。底脚的安装面做了铣平加工，和设备安装机架接触时能保证足够的贴合面积，减少电机运行时的振动传递，安装孔设计成长圆孔结构，允许在安装时对电机的轴向位置做小范围调整，方便配套皮带轮、联轴器时找正中心距，不用额外加工调整垫片就能完成初步对位。做三维建模的时候，这类电机的细节还原不能只做个大概的外形，散热筋的倒角、端盖的螺栓沉孔位置、接线盒的密封盖结构、吊环的安装螺纹孔都要准确还原，不然在做设备整体装配干涉检查的时候，很容易出现实际装配时螺栓和周边结构碰擦、线缆弯折半径不够的问题。很多刚入行的结构工程师做设备布局时，经常忽略电机尾部风罩的突出尺寸，把电机尾部贴到设备墙板安装，最后装好才发现风罩和墙板干涉，风叶转动时蹭到风罩产生异响，甚至把风叶打坏，所以在建模阶段就要把风罩的外轮廓尺寸准确做出来，预留出至少10mm的散热间隙，保证进风通畅的同时避免干涉。另外轴伸端的键槽尺寸、轴的台阶位置也要准确还原，因为配套的联轴器、皮带轮的轴向定位都是靠轴肩来实现的，如果轴肩的尺寸做的不对，后续选标准传动件的时候就会出现装不到位的问题。这类电机的设计经过了多年的工业场景验证，结构上没有多余的冗余设计，每个结构特征都对应实际使用中的需求：外壳的散热筋不是为了好看做的装饰，是为了增大散热面积；底脚的长圆孔不是加工误差，是为了安装调整留的余量；接线盒的位置设置也不是随意定的，是为了兼顾不同安装方向的接线便利性。在做设备选型匹配时，除了核对安装尺寸，还要注意电机的中心高和配套传动部件的中心高匹配，比如用联轴器连接减速机的时候，电机轴中心高和减速机输入轴中心高的偏差要控制在允许范围内，不然运行时会产生额外的径向力，加速轴承和密封件的磨损。日常维保场景下，这种结构的电机拆解也很方便，拆掉端盖的固定螺栓就能抽出转子，检查轴承润滑情况、清理定子缝隙里积的灰尘，不用专用工具就能完成常规的维护操作，这也是这类电机能在各行业广泛应用的原因之一，结构可靠、维护便捷、安装适配性强，能满足绝大多数常规工业场景的动力需求。
