室内防爆型昼夜光控感应装置结构

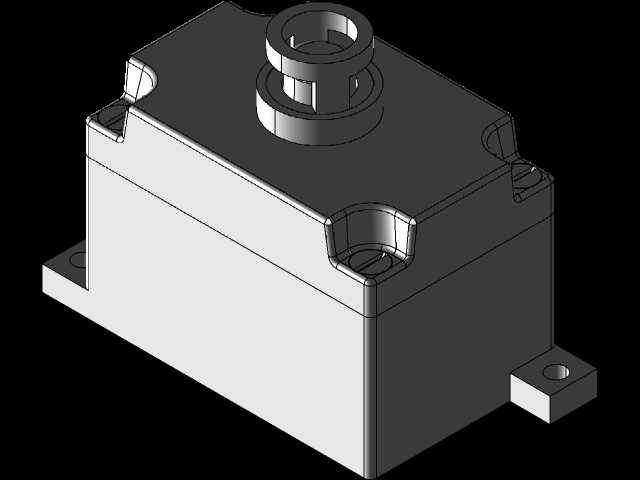

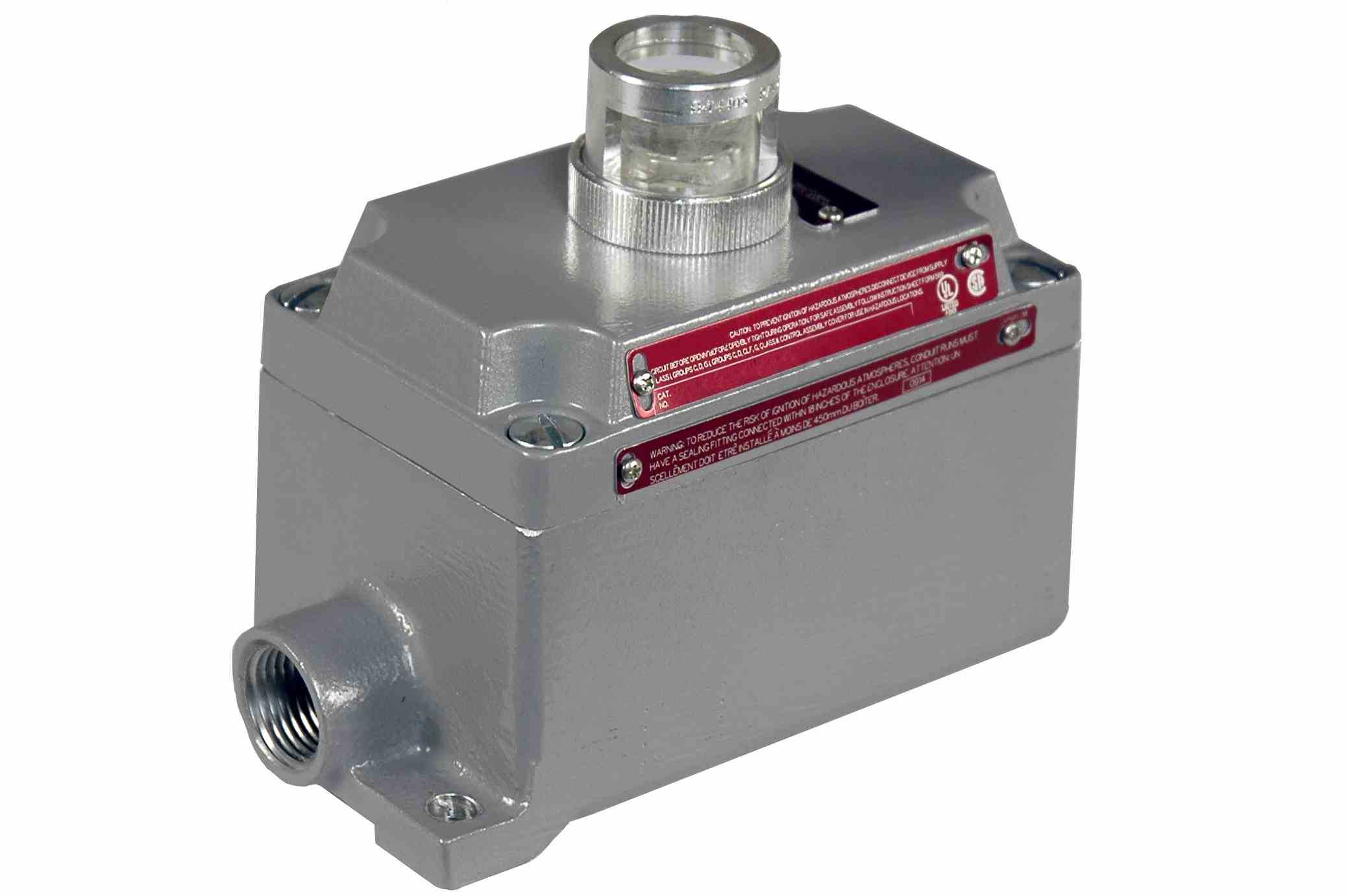

这款防爆光电感应装置，核心定位是危险场所室内照明系统的自动光控执行部件，主要适配石油天然气场站、化工生产车间、食品加工厂区、采矿井下硐室这类存在易燃易爆介质的室内作业空间，解决人工开关照明效率低、非作业时段无效照明能耗高的问题，同时满足防爆区域的电气安全要求。从功能逻辑上看，装置内置的光敏检测单元以2-2.5英尺烛光的环境亮度作为触发阈值，当黄昏环境亮度下降到阈值区间时自动导通回路点亮配套灯具，黎明亮度回升到阈值以上时自动切断回路，无需人工干预即可实现从黄昏到黎明的全周期照明自动控制，额定承载功率800瓦，可覆盖多盏室内防爆灯具的联动控制需求。装置的电气适配性覆盖两类常用工业供电规格，支持120V AC与208-277V AC两种电压等级接入，选型时可根据现场配电系统直接匹配，无需额外加装电压转换模块。结构设计上，主体外壳采用铸铝材质一体压铸成型，兼顾防爆壳体的结构强度与轻量化要求，外壳表面做防腐处理，可适应工业场所的潮湿、轻微腐蚀环境；顶部的光敏检测探头采用透明防爆密封罩封装，既保证光线能够顺畅入射到内部光敏元件，又满足防爆壳体的隔爆要求，探头与壳体的连接部位做密封处理，避免粉尘、水汽侵入内部电气腔。壳体侧面预留标准螺纹进线口，用于穿入供电线缆与灯具控制线缆，壳体底部带有两个安装固定脚，可通过1/2英寸或3/4英寸的集线器完成安装固定，接线方式支持馈通或终端两种模式，适配不同的现场布线走向，安装时可根据照明回路的布线规划灵活选择接线方式，无需额外改造现有线路结构。从安装边界来看，装置仅适用于室内环境，不可直接安装在露天户外或存在雨淋、积水的区域，安装位置需避开灯具自身光线的直射区域，避免灯具点亮后的光线被光敏探头检测到，造成回路反复通断的误触发问题；安装高度建议与配套灯具保持同一水平高度或略高于灯具，保证探头能够准确检测环境自然光照度，避免周边设备遮挡造成的亮度检测偏差。在实际工程应用中，这类光控装置除了基础的自动照明控制功能外，还可用于节能改造场景，在非作业时段仅保留必要的通道照明，通过光控逻辑自动激活必要照明回路，减少无效照明的电能消耗；装置的隔爆结构设计满足危险场所的电气安全要求，内部电气回路与外部环境通过隔爆面实现隔离，即使内部电气元件出现打火情况，也不会引燃外部环境中的易燃易爆介质，适配Class I类防爆区域的室内使用要求。建模过程中需要重点关注几个结构细节：一是壳体各结合面的隔爆间隙参数，需符合防爆电气的隔爆面设计要求，间隙宽度与长度均要满足对应防爆等级的规范；二是顶部探头密封罩的透光角度，需保证水平方向与上方的光线入射无遮挡，避免结构遮挡造成检测灵敏度下降；三是进线口的螺纹规格与密封结构，需匹配标准防爆线缆接头的安装尺寸，保证进线部位的密封与防爆性能；四是安装固定脚的孔位间距与孔径，需适配常用的集线器安装尺寸，保证现场安装时无需二次打孔即可完成固定。装置的整体外形为方正铸铝壳体搭配顶部圆柱形探头结构，边角做圆弧过渡处理，避免安装过程中尖锐边角造成施工人员磕碰损伤，壳体侧面的红色标识牌用于标注电气参数与防爆等级信息，建模时可保留该标识区域的结构特征，方便后续渲染或出图时添加对应参数标识。
