宽电压适配型昼夜光控感应开关结构

在户外公共照明、厂区 perimeter 照明、商用建筑外立面泛光照明这类需要根据环境照度自动通断供电的场景里，这类昼夜感应开关是替代人工定时控制、降低无效能耗的核心配套部件，尤其适配多电压等级的交流供电回路，不用额外搭配变压模块就能直接接入现有照明线路，省去了现场改造的额外布线成本。从实际使用的工况来看，这类部件大多直接安装在灯具本体或者就近的接线点位，长期暴露在户外环境，所以外壳材质选用抗紫外线、耐候性强的Lexan聚碳酸酯材质，能在-40°F到158°F的宽温域环境下保持结构强度，不会因为夏季暴晒、冬季低温出现壳体脆裂、透光窗口老化雾化的问题，配套的密封结构能达到6级防潮等级，应对雨天喷淋、高湿度环境下的绝缘防护需求，避免内部光电元件受潮短路。

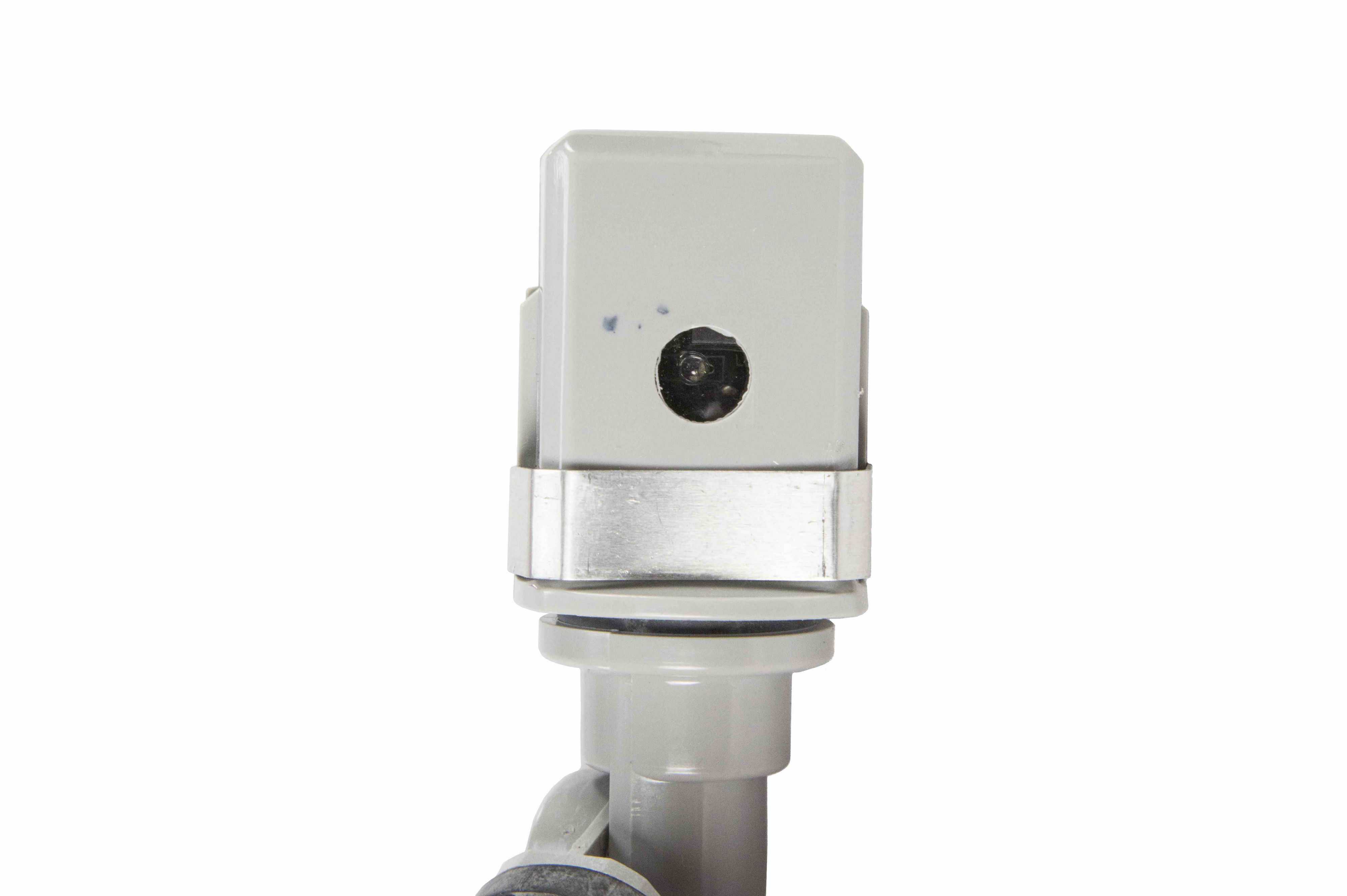

功能逻辑上，核心的硅基光电元件会实时采集环境自然光的照度值，当环境照度下降到1英尺烛光的阈值时，内部的单极单次夜间接触结构就会触发闭合，接通后端灯具的供电回路，延时机构设置了5秒的关闭判定窗口，避免夜间路过的车辆灯光、临时闪电这类瞬态强光触发误关断，同时还预留了测试屏蔽功能，调试阶段操作人员可以直接屏蔽光感判定逻辑，手动强制触发通断，不用等到天黑就能完成线路功能校验，大幅提升现场调试的效率。

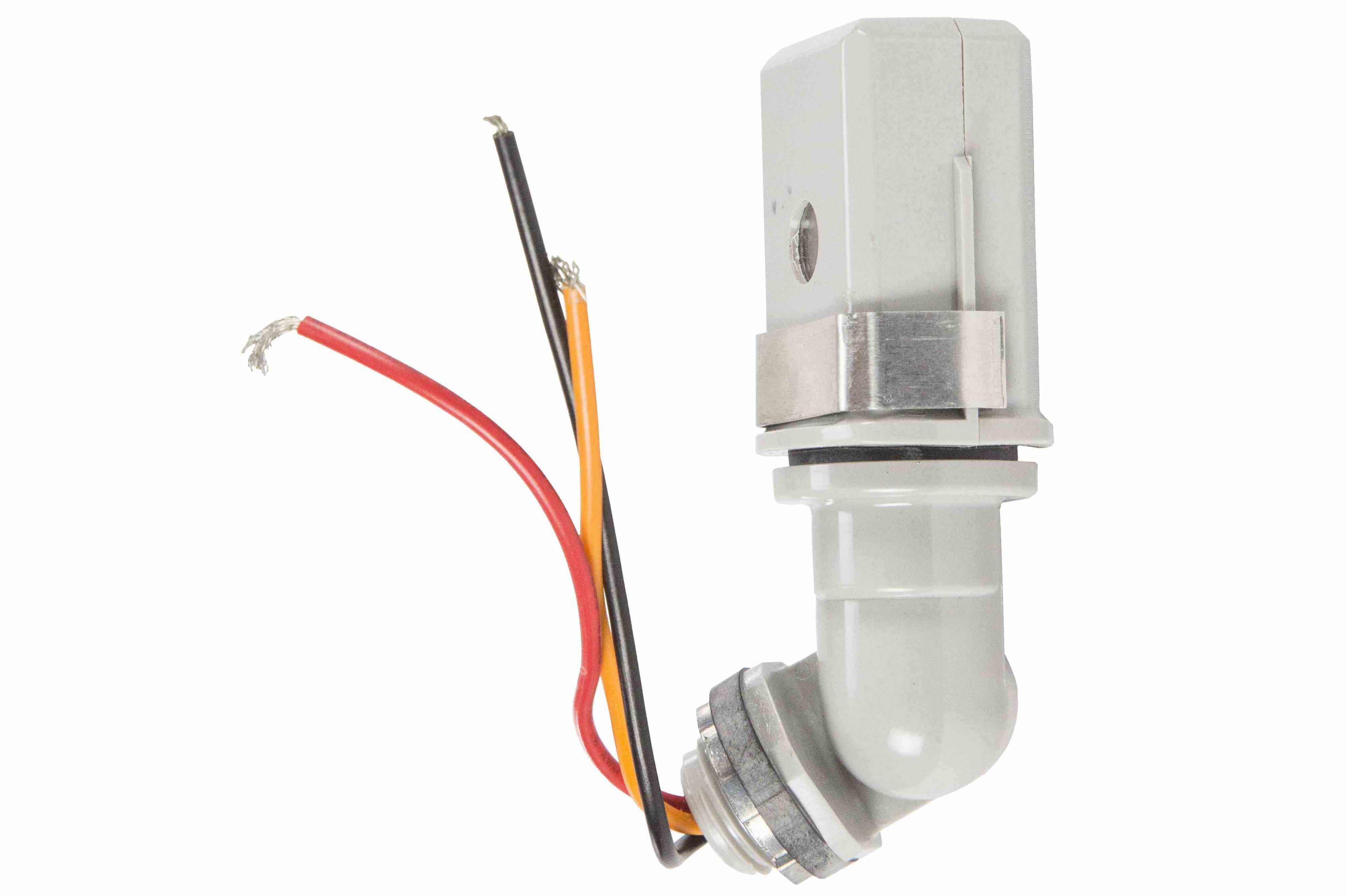

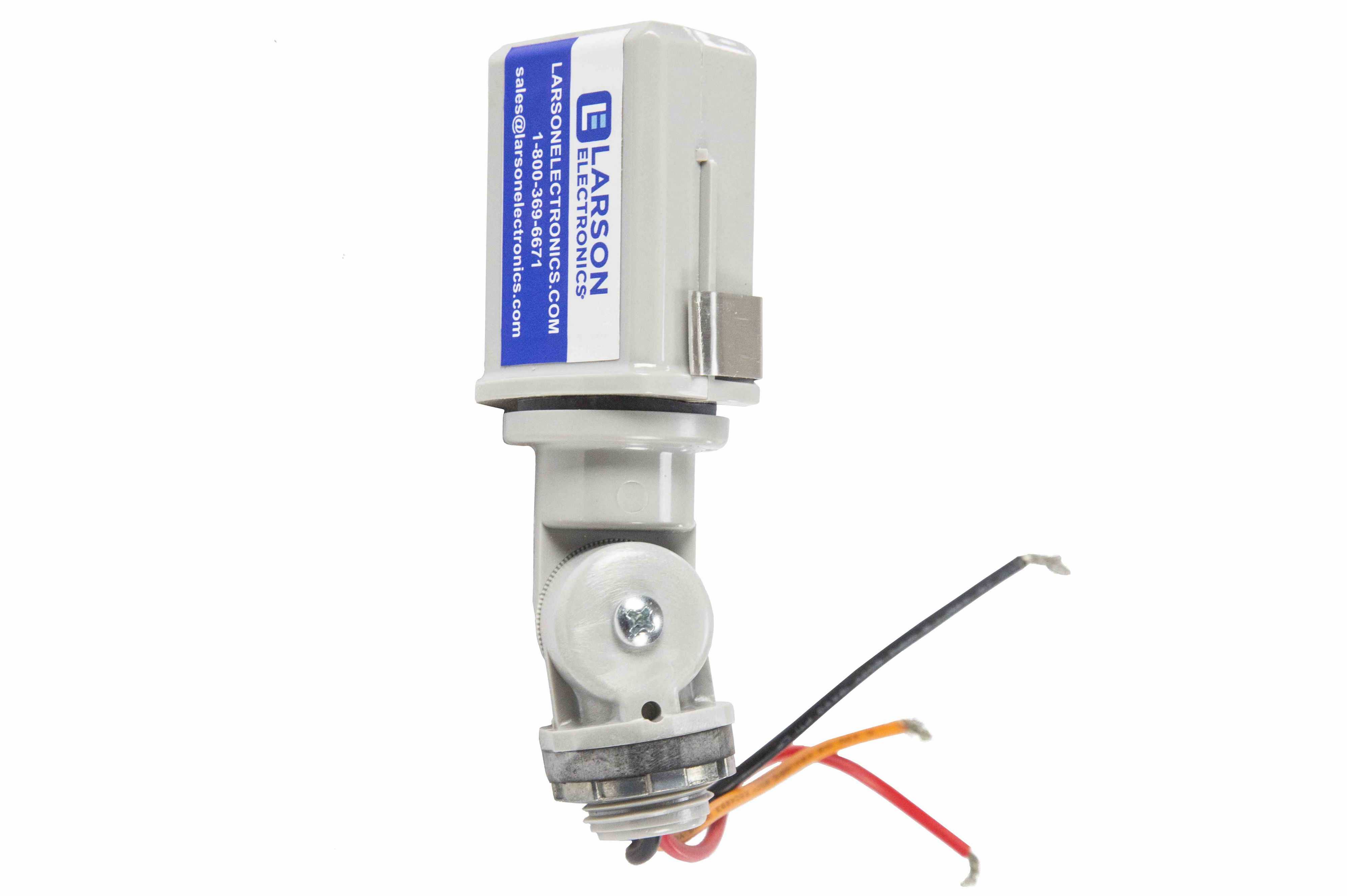

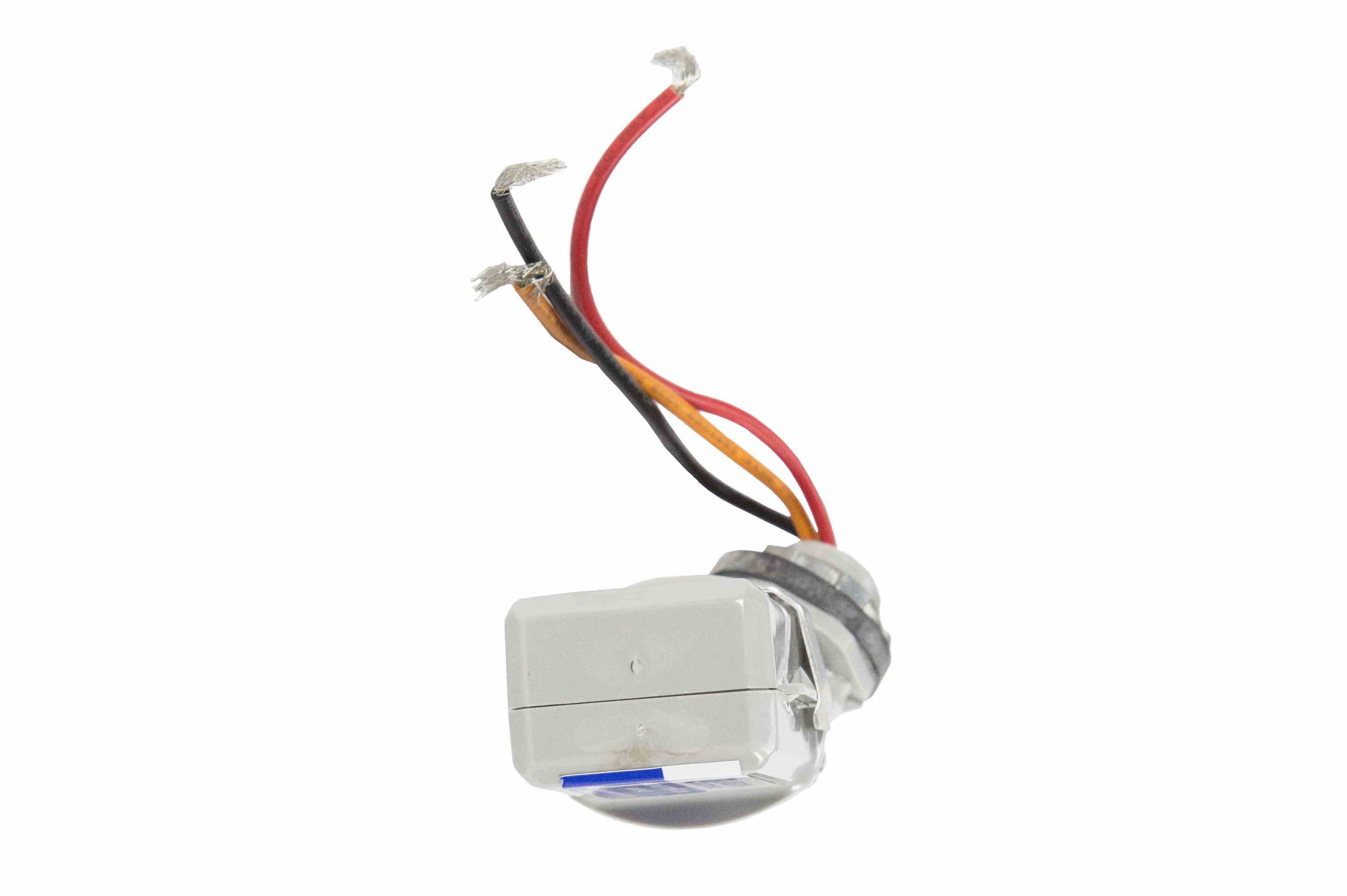

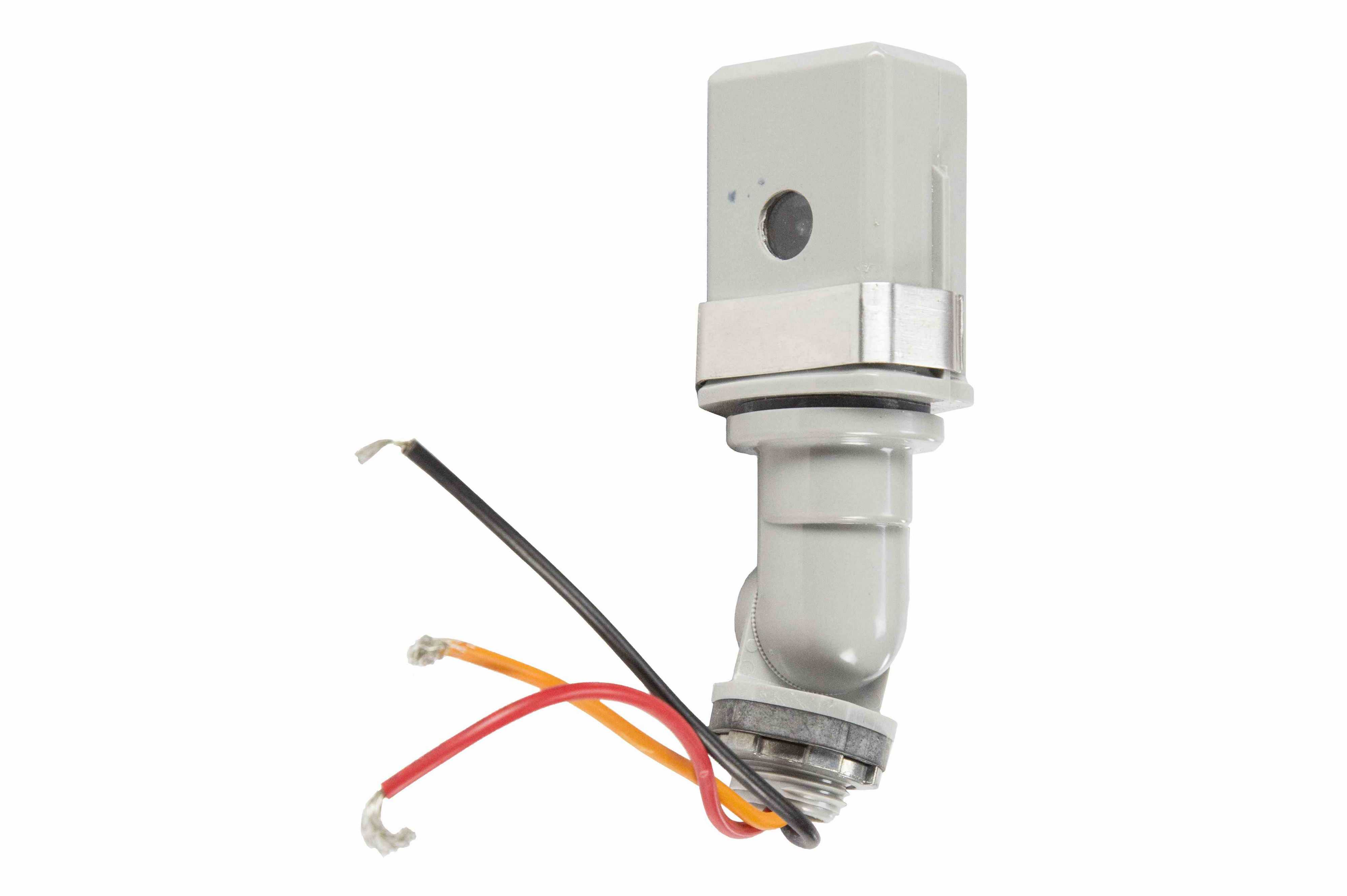

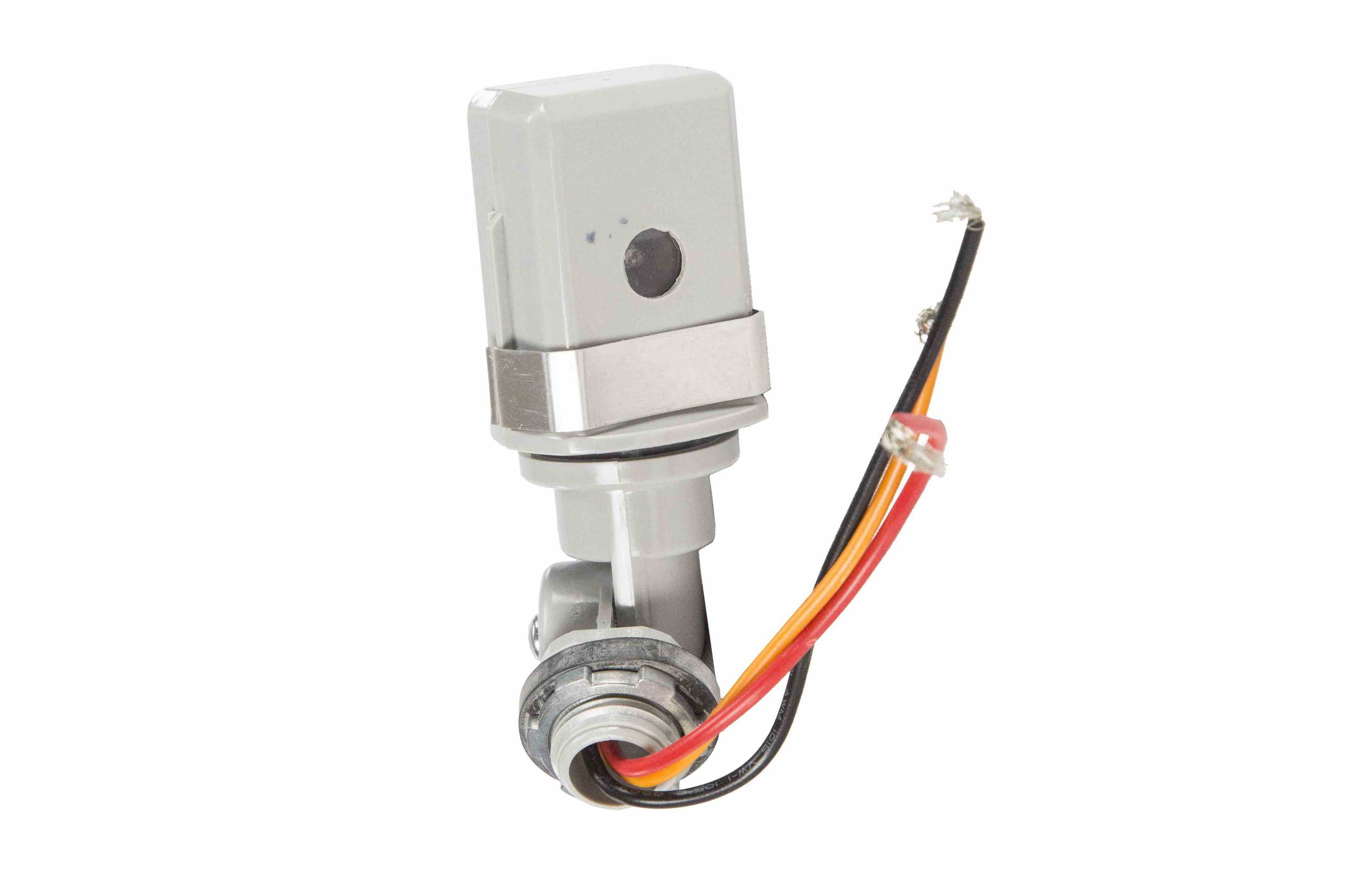

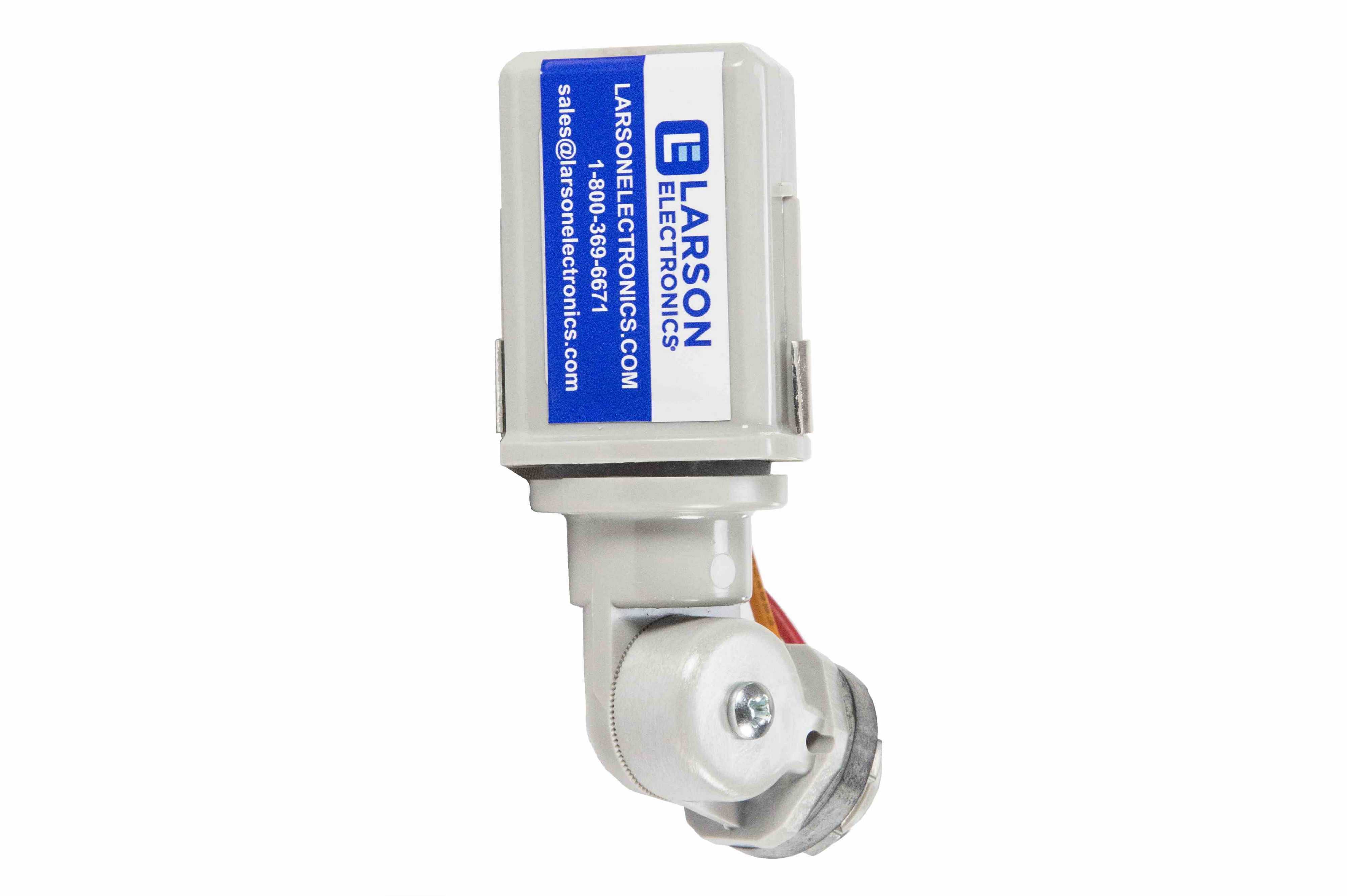

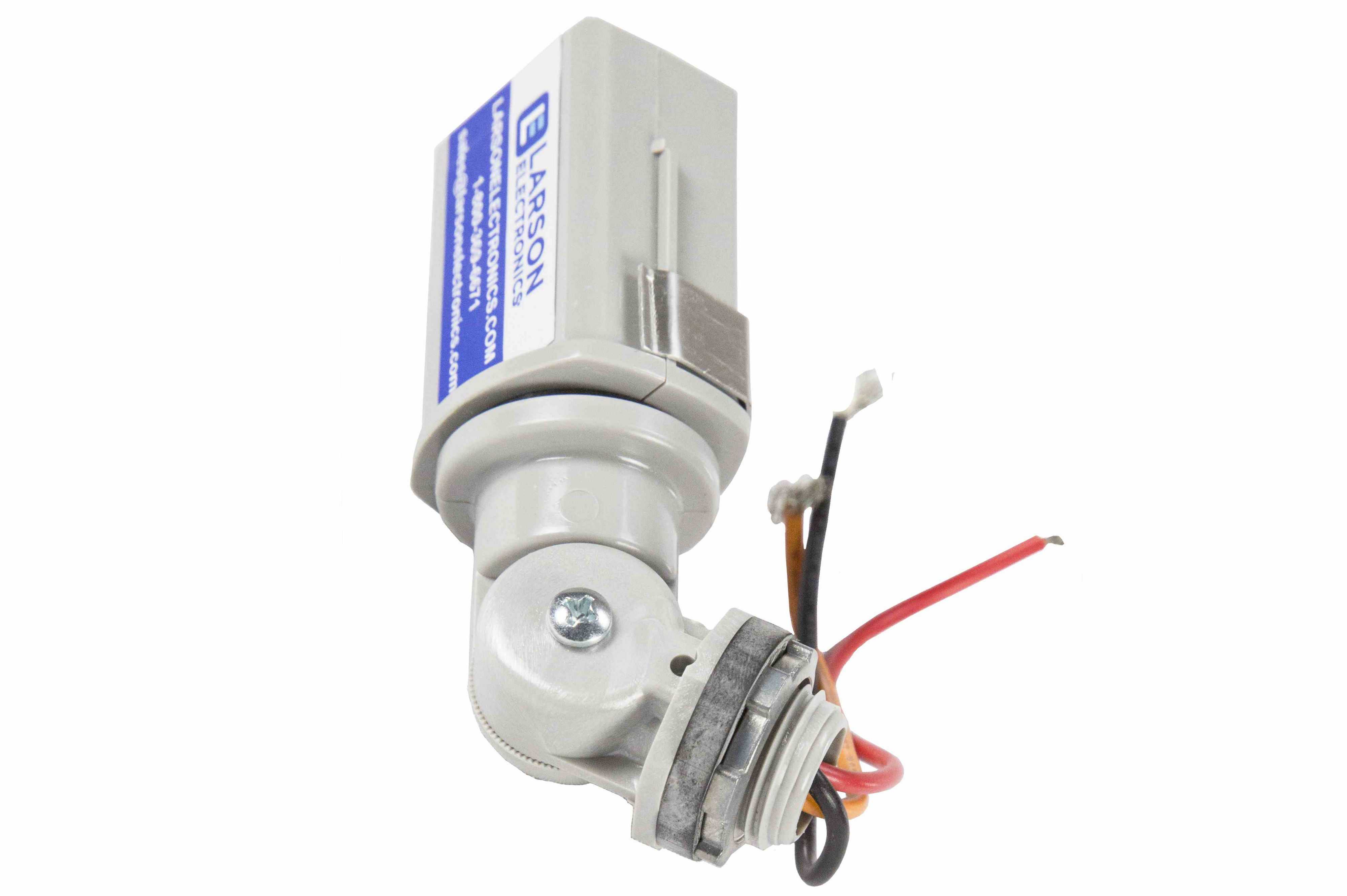

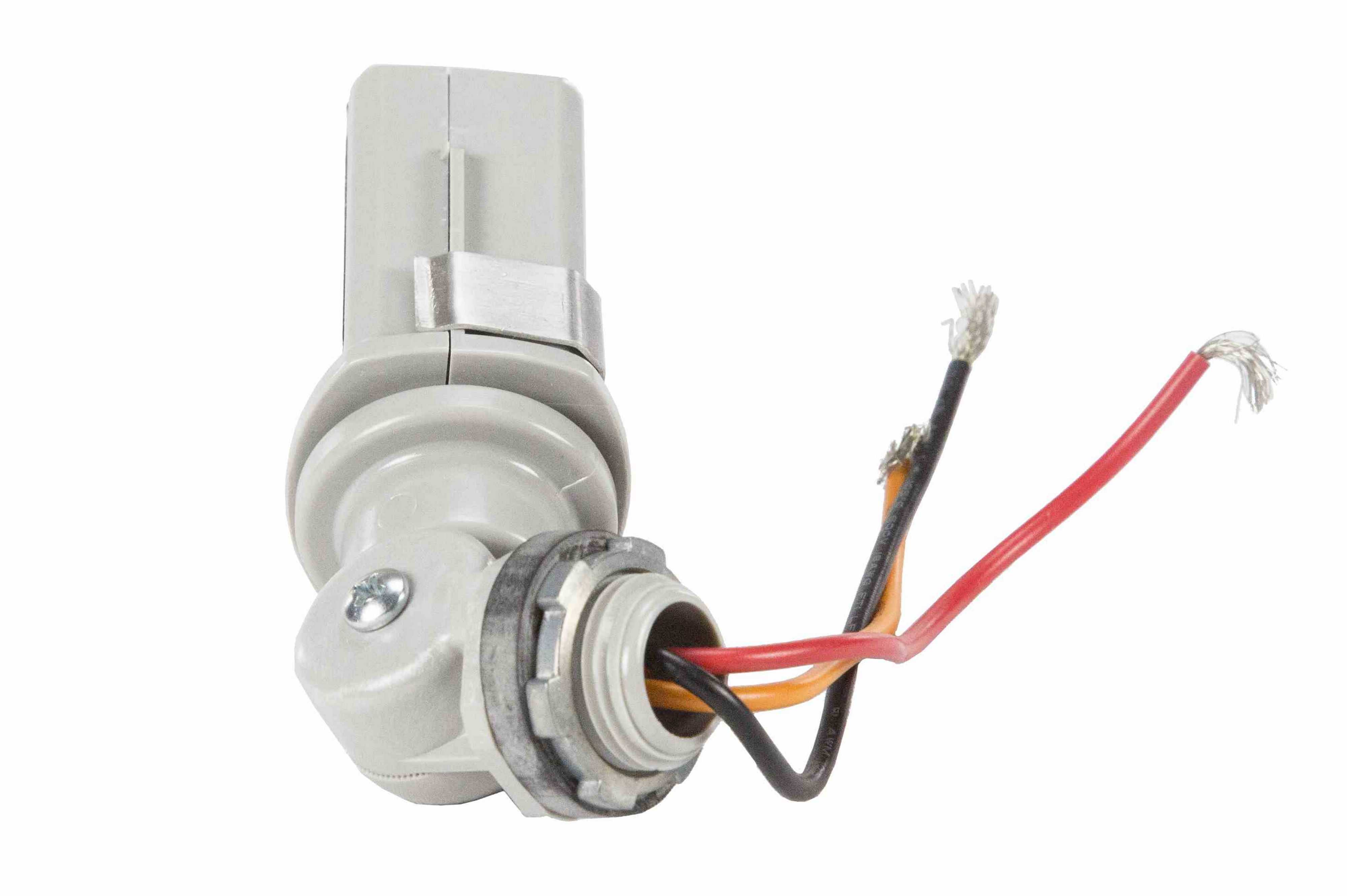

结构设计层面，整体采用分体式旋转支架结构，感应头部可以通过可调节旋转臂调整朝向，保证光电采集窗口正对无遮挡的天空方向，避免被灯具自身发光、周边建筑反光干扰照度判定，安装接口采用标准1/2"-14螺纹规格，能直接适配市面上通用的1/2"敲落孔接线位，不管是直接拧在灯具壳体的预留孔位，还是搭配接线盒安装都能直接适配，不用额外加工转接配件。接线端采用三色引出线设计，不同线色对应火线、零线、负载端，现场接线时不用反复核对定义，降低接错线的概率，引线根部做了应力释放的密封结构，避免安装拉扯、长期风摆导致引线根部断裂破皮。

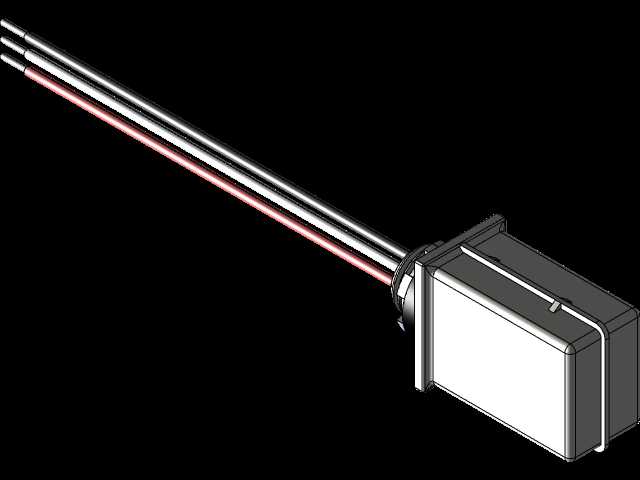

尺寸边界上，整体高度控制在4-1/8英寸，宽度2.4英寸，厚度方向突出安装面4英寸，选型时只要预留出对应旋转调整的空间，就不会和周边的接线端子、灯具散热结构产生干涉，额定负载能力覆盖1000瓦以内的交流灯具，适配208V、220V、240V、277V这几个北美和国内工业、商用场景常用的交流供电电压等级，不用针对不同电压等级采购不同型号的配件，能大幅降低备品备件的库存压力。从结构建模的角度来看，这类部件的建模重点要还原旋转臂的阻尼调节结构、螺纹安装位的标准牙型、引线出口的密封结构，同时要把感应窗口的透光角度、旋转调整的行程范围做准确，方便做整灯装配的时候做干涉检查，提前预判安装时会不会出现感应窗口被遮挡、接线长度不足的问题，也方便电气选型的时候直接核对安装尺寸和供电参数，不用反复核对二维样本的零散参数。
