六角头正反双螺纹连接螺栓轴

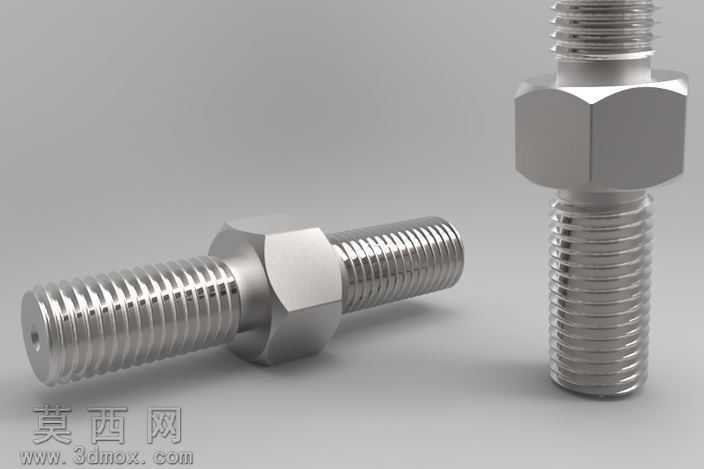

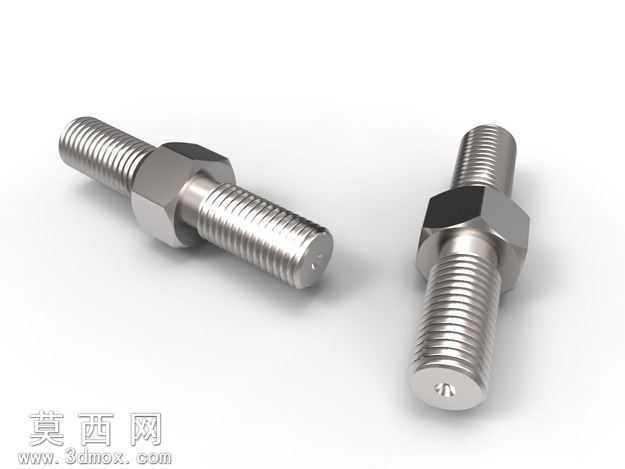

本作品为六角头双螺纹连接轴的三维建模成果，建模过程围绕零件的实际使用场景展开，首先梳理零件的核心结构：中部为标准六角夹持段，两端分别延伸出不同旋向的外螺纹段，其中一端螺纹末端带有轴向定位小孔，用于装配时的定位与防松。建模阶段先绘制六角头的截面草图，通过拉伸特征生成中部夹持基体，随后分别在基体两端绘制螺纹的牙型截面，采用螺旋扫描特征生成两端的外螺纹结构，针对两端螺纹旋向不同的设计需求，分别设置左旋与右旋的螺旋线参数，保证螺纹牙型的螺距、牙高符合通用紧固件的尺寸规范，同时在对应螺纹端加工出轴向定位小孔，通过切除拉伸特征完成该细节结构的制作。材质设置阶段选用不锈钢金属材质，调整材质的反射率、粗糙度参数，还原不锈钢零件的哑光金属质感，对六角头的棱边、螺纹牙顶位置做微小的倒角处理，模拟实际机加工零件的工艺细节，避免尖锐棱边带来的不真实感。渲染阶段采用柔和的影棚布光，主光源从侧上方照射，突出六角头的平面棱角与螺纹的螺旋纹理，辅光源补光消除底部暗部死黑，搭配浅灰色哑光背景，让金属零件的质感得到充分展现。设计思路上，该双螺纹轴主要用于需要双向锁紧、调节气缸行程位置的工装场景，一端右旋螺纹用于常规连接锁紧，一端左旋螺纹用于防松或者反向调节，中部六角头方便使用扳手进行拧紧操作，末端的定位小孔可穿入销钉实现锁止，避免螺纹连接在振动工况下发生松脱，建模过程中严格控制各段的同轴度公差，保证两端螺纹与中部六角头的轴线重合，满足实际装配的精度要求，所有结构特征均采用参数化建模方式，后续可根据实际使用需求调整螺纹规格、六角头对边尺寸、各段轴长等参数，快速衍生出不同规格的同系列零件模型。
