带开关一体式电源输入连接模块

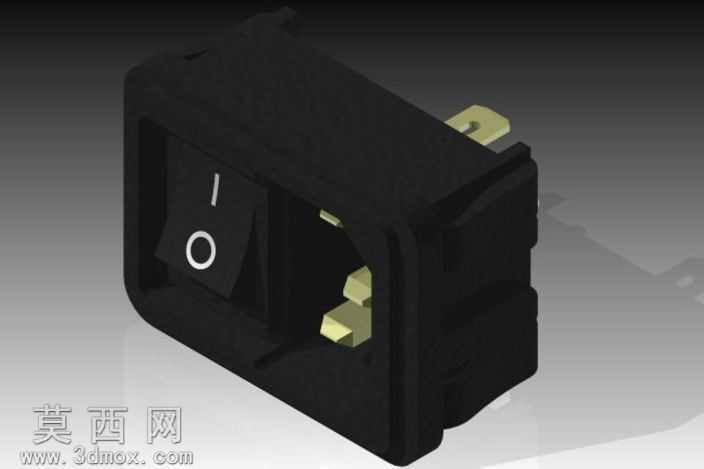

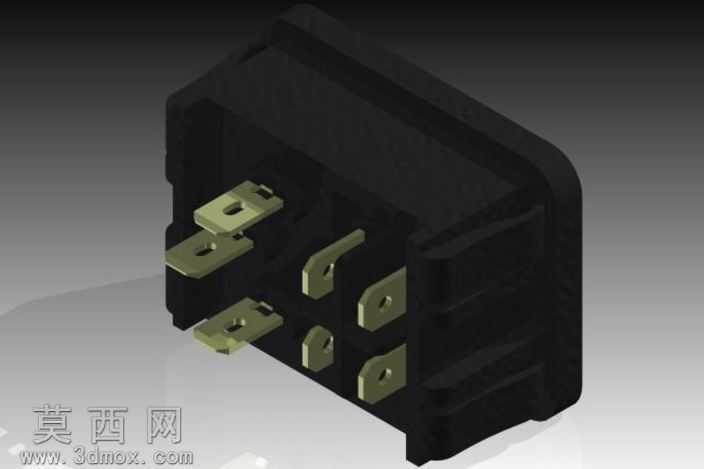

本模型为带船型开关的一体式电源输入面板安装模块，建模过程严格遵循实物测绘尺寸与TE连接10CBS1系列产品的官方规格参数，在三维建模软件中首先完成主体基座的轮廓草绘，通过拉伸、切除等基础特征构建出黑色绝缘外壳的整体腔体结构，外壳边缘做了适配面板安装的卡扣与定位凸台设计，保证安装时的定位精度与卡扣卡接的牢固度。建模阶段重点还原了集成式船型开关的结构细节，开关按键表面的通断标识采用包覆特征实现，按键与基座的配合间隙控制在合理公差范围内，还原了按键按压的活动空间结构；品字电源输入插孔的内部铜接插件部分单独建模，按照真实导电端子的折弯形态构建出金属插片的立体结构，插片与基座内部的固定卡槽做了配合特征，还原端子嵌装在绝缘外壳内的装配关系。材质渲染阶段，绝缘外壳赋予哑光黑色阻燃塑料材质，调整材质的粗糙度与漫反射参数还原工程塑料的哑光质感，金属导电端子赋予黄铜金属材质，添加轻微的金属反光与表面做旧质感，开关按键部分采用与外壳接近但略带光泽的黑色塑料材质，区分按键与基座的视觉层次。结构设计上采用一体化集成思路，将电源输入插座与电源控制开关整合在同一面板安装模块内，无需额外单独开孔安装开关与插座，大幅简化设备面板的开孔加工与内部接线流程，模块整体为嵌入式面板安装结构，侧边的弹性卡扣可快速卡入设备面板的对应开孔中，无需额外螺丝固定即可完成装配，内部的导电端子布局做了绝缘隔离设计，避免不同电极之间的爬电风险。建模过程中对所有装配配合面做了公差校验，确保开关活动部件无结构干涉，接插件的插拔导向结构做了倒角处理，还原真实产品的插拔顺滑度，模型同时还原了产品背面的接线引脚结构，可直接用于设备内部的布线装配模拟，完整呈现该电源输入模块从外部面板到内部接线端的全部结构细节，可直接用于电气设备的整机装配设计、面板布局验证与产品展示渲染使用。
