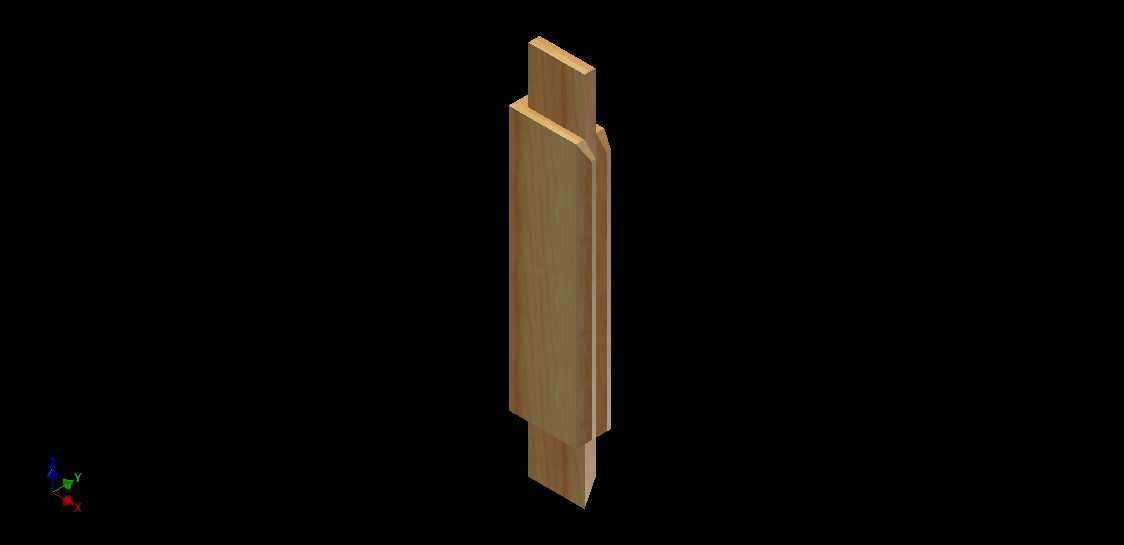

带框架木门竖梃榫接构件结构设计

该构件为框架式木门的竖向支撑边梃部件，主要应用于室内实木套装门、原木门的框架组装环节，承担门扇侧边的结构支撑、合页安装承载以及门边密封配合的核心作用，是框架式木门分解加工、现场组装的关键组成单元。从实际生产场景来看，这类拆分式构件设计主要适配规模化木门生产的流水线加工需求，将整扇木门的框架拆解为多个独立构件分别完成开料、铣型、榫头加工、砂光等工序，既可以降低单工序的加工难度，也能减少长尺寸木料在转运、加工过程中的变形概率，同时方便后续的油漆涂装作业，让构件的各个面都能均匀覆盖漆膜，避免组装后存在涂装死角影响木门的防潮使用寿命。

从功能特性上看，该构件上下两端加工有贯通式双榫头结构，与木门上下冒头的对应榫槽配合完成框架的组立，榫头采用直肩平榫设计，加工精度易控制，组立后配合木胶使用可以获得足够的抗扭、抗折强度，避免门扇长期开关使用后出现框架松动、门边变形的问题。构件侧边做了阶梯式裁口设计，该裁口主要用于嵌装门芯板，裁口的深度与宽度尺寸匹配常规4mm到6mm厚度的实木门芯板或者密度板覆面门芯，安装后门芯板与边梃之间预留有微量伸缩间隙，可以适配不同季节温湿度变化带来的木材干缩湿胀，避免门芯板膨胀起拱或者收缩露缝。构件的外侧边做了小圆角铣边处理，既可以避免安装使用过程中尖锐边角磕碰伤人，也能让门扇侧边的油漆过渡更顺滑，减少边角位置的油漆流挂、积漆问题。

设计思路上，该构件的截面尺寸遵循常规室内木门的通用规格，主体截面宽度控制在40mm到45mm区间，厚度与门扇整体厚度匹配，常规适配40mm、45mm厚度的标准室内门扇，上下榫头的长度控制在12mm到15mm区间，既保证足够的胶合咬合长度，也不会因为榫头过长导致组立时榫头劈裂。构件的安装边界需要重点关注合页安装位的预留，该构件作为门扇的装合页侧边，在后续组装时需要在对应位置铣出合页槽，因此构件的实体部分需要保证合页安装区域无空腔、无拼接缝隙，确保合页安装后螺丝有足够的握钉力，长期开关不会出现合页松动、门扇下垂的问题。同时构件与门套配合的侧边需要保证直线度公差控制在每米0.5mm以内，确保门扇关闭后与门套的密封胶条均匀贴合，不存在局部缝隙过大漏光、漏音的问题。

从加工适配性角度，该构件的外形设计完全适配常规四面刨、立轴铣、开榫机的加工工艺，不需要特殊定制刀具即可完成全部型面加工，适合批量标准化生产。构件的榫头与裁口的位置度公差控制在0.2mm以内，确保同批次构件可以互换装配，不需要在组装时反复配修，大幅提升木门组装的生产效率。在实际安装场景中，这类拆分式构件也方便后期维修，如果门扇侧边出现磕碰损坏，可以单独更换该边梃构件，不需要整体报废整扇门扇，降低后期维护成本。另外构件的木材纹理方向与构件长度方向保持一致，保证构件的纵向抗弯强度，承受门扇自重以及开关冲击力时不会出现横向断裂，同时顺纹方向的木材收缩率更低，能更好的保证构件长期使用的尺寸稳定性。
