带框架木门榫接连接构件结构设计

该构件为框架式木门的横向连接受力部件，主要应用于室内实木门、实木复合门的内部框架组装环节，承担门扇边框与横向撑档之间的连接传力作用，是保障木门整体结构刚度、避免门扇长期使用出现翘曲变形的核心连接件之一。在实际家装与木门批量生产场景中，这类构件直接决定了门扇的组装精度与使用寿命，若连接结构设计不合理，门扇在经历温湿度变化、日常开关撞击后，极易出现框体松动、接缝开裂、门扇下垂等常见质量问题。

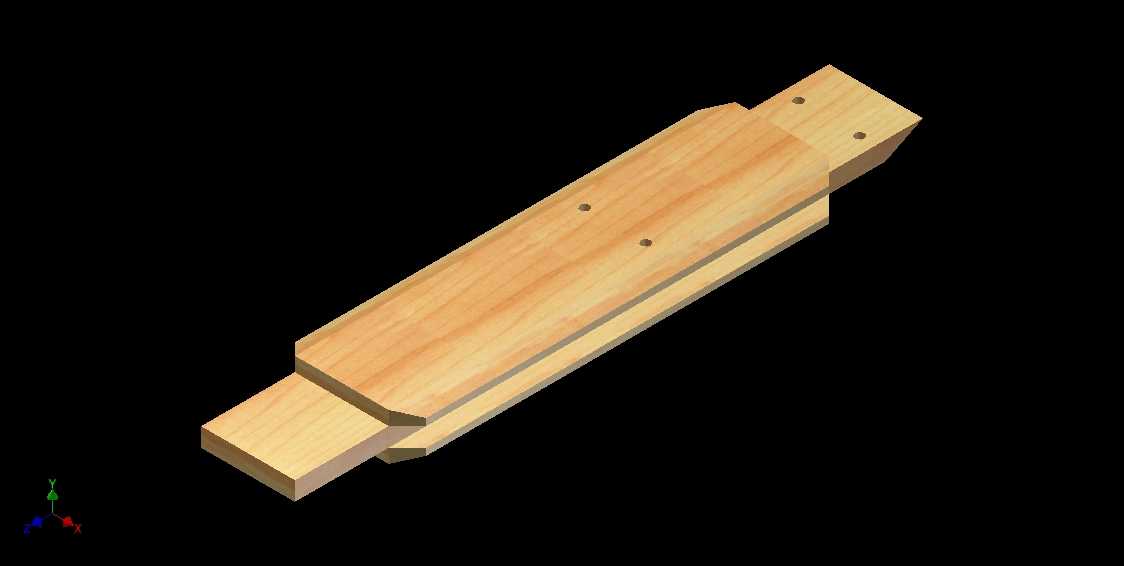

从功能特性来看，该构件采用传统榫卯结合现代木门加工工艺的结构形式，两端加工有阶梯状榫头结构，可直接插入木门竖向边框的对应榫槽内，无需额外加装金属连接件即可实现定位，构件本体上预留的四个定位孔，可在榫接完成后打入木销或自攻螺钉进行二次加固，进一步提升连接节点的抗剪、抗扭性能。构件主体为长条形实木铣型结构，中部设置有凸起的限位台，组装时可与边框内侧面完全贴合，既能够控制横向撑档的嵌入深度，保证整扇门的框架尺寸一致性，也能在门扇受外力撞击时分散应力，避免应力集中在榫接根部导致构件断裂。

设计过程中，首先需要匹配对应木门系列的边框截面尺寸，该构件的榫头宽度、厚度公差需控制在0.1mm以内，保证与榫槽的过渡配合精度，既不能过紧导致组装时木料劈裂，也不能过松出现连接间隙。构件的整体长度需根据门扇的内部净宽确定，安装边界需保证两端榫头完全嵌入边框榫槽后，中部限位台与边框接触面无间隙，预留的销孔位置需避开木料的纹理缺陷区域，同时保证打入木销后不会穿透门扇的饰面层。外形设计上，构件的所有棱边均做了小尺寸倒角处理，一方面避免铣型加工后出现锋利毛边划伤操作人员，另一方面也能减少组装时木料边角的磕碰破损，适配木门工厂批量快速组装的生产节奏。

在实际生产应用中，这类构件可通过四面刨一次成型主体轮廓，再通过数控开榫机加工两端榫头与定位孔，加工效率高，尺寸一致性好，无需后续二次打磨即可直接进入组装工序。相较于采用金属角码连接的框架结构，这种一体式木构件连接的形式，能够保证整个门扇框架的材质一致性，不同木料的温湿度胀缩率完全匹配，不会出现因金属与木材胀缩率差异导致的框架变形问题，尤其适合北方地区冬季供暖、夏季高湿的使用环境，能够大幅降低木门售后维修的概率。同时，该构件的结构形式可根据不同门扇的厚度、内部撑档布局进行尺寸调整，适配40mm、45mm等多种常见厚度的室内木门生产需求，安装时仅需按照定位标记将榫头插入对应榫槽，打入木销即可完成组装，对操作工人的技能要求较低，能够有效提升木门组装的生产效率，降低人工成本。
