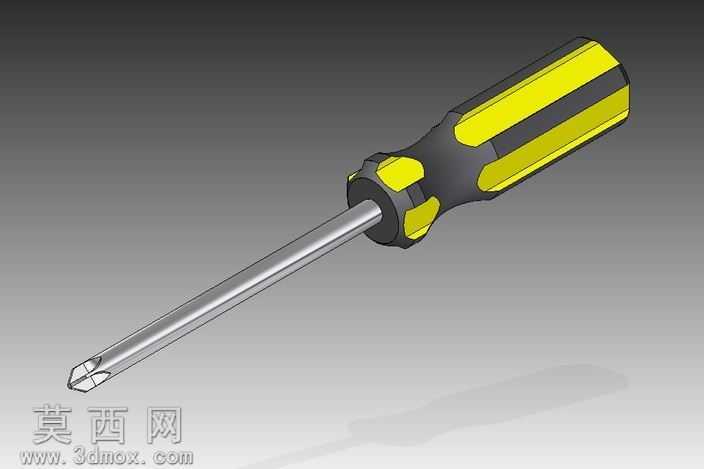

双色防滑手柄十字螺丝刀三维建模作品

本作品为十字型螺丝起子的三维参数化建模成果，建模过程遵循工业手动工具的实际生产尺寸规范，完整还原了产品的全部结构细节。建模阶段首先绘制刀杆的回转截面轮廓，通过旋转凸台命令生成整体刀杆基体，针对十字批头的特殊刃口结构，采用多步拉伸切除结合倒角命令完成刃口的精准造型，保证批头端面的十字槽契合标准螺丝的槽型尺寸，同时对刀杆与手柄衔接的定位轴肩做了圆角过渡处理，还原真实产品的应力释放结构设计。手柄部分采用双色注塑的结构设计思路，首先构建手柄的整体包覆曲面，通过曲面分割命令划分出软胶防滑区与硬胶支撑区的边界，分别对两个区域做实体加厚处理，其中硬胶基体部分做了内部的刀杆安装孔位设计，预留出与刀杆过盈配合的安装深度，保证结构装配的合理性；软胶防滑区域设计了多道纵向的凹凸防滑筋条，筋条的弧度贴合人手握持的手指曲面，还原真实产品的防滑握持手感。材质渲染阶段，刀杆部分赋予高抛光铬金属材质，调整反射参数模拟电镀金属的高光质感，同时在刃口位置做轻微的磨损质感处理，提升模型的真实度；手柄硬胶部分赋予哑光黑硬质工程塑料材质，调整漫反射参数模拟PP塑料的细腻磨砂质感，软胶防滑部分赋予明黄色TPU软胶材质，适当降低材质硬度参数，还原软胶的半哑光弹性质感，两种材质的色彩对比清晰，还原市面常见的双色防滑螺丝刀的视觉效果。整体建模过程严格遵循结构合理性原则，所有的倒角、圆角、拔模角度都参考实际注塑产品与机加工产品的工艺要求，手柄的握持曲面经过多次曲率调整，保证曲面顺滑无突兀折角，既满足三维展示的视觉效果，也可用于后续的产品结构验证、装配模拟以及电商展示渲染素材使用，完整呈现了手动五金工具从结构设计到视觉呈现的全流程建模思路。
