透明黄长条型门闩锁止构件结构设计

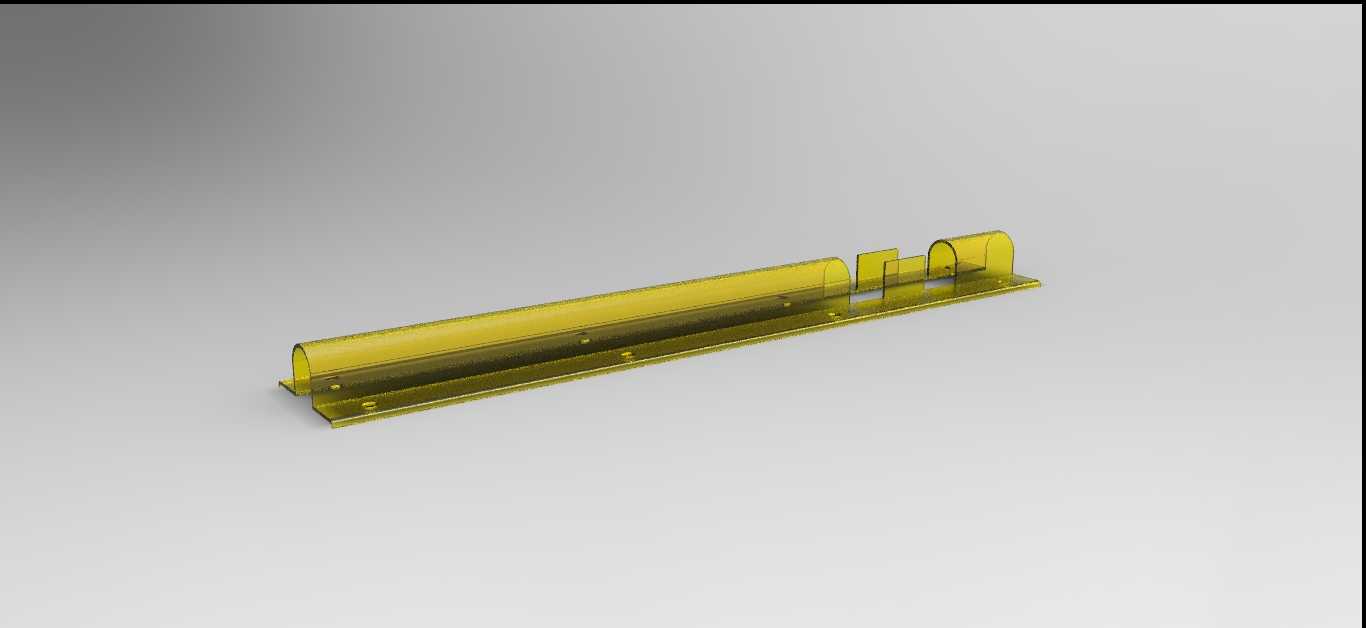

做了十几年结构设计，经手的门体配套构件少说也有上百套，这次拿到的这款长条型门闩构件，刚看到渲染图的时候就觉得设计思路很贴合实际工装场景的需求，先从实际安装的边界说起，这类构件一般用在设备防护门、柜体侧门或者小型舱室的平开门上，整体是长条形的薄基座搭配半圆弧包覆的挡边结构，基座上预留的沉头安装孔位是按照常规M4规格的紧固件间距排布的，孔位做了沉头处理，安装之后螺丝头不会突出基座表面，避免门体开合的时候刮蹭门框或者周边的管线，这点细节在现场安装的时候能省不少麻烦，之前遇到过不少外购的门闩没做沉头，装完螺丝凸出来，每次开关门都卡密封胶条，用不了半个月胶条就磨破了。

再看功能特性，这款门闩不是那种传统的插销式横向滑动结构，基座一端的半圆弧卷边是用来配套门体上的圆柱转轴的？不对，仔细看结构，基座上的凸起卡位是和门框上的卡扣座配合的，当门体闭合到位的时候，这个长条构件沿着自身长度方向滑动，端部的卷边结构会卡入门框对应的限位槽里，中间的方形缺口是用来容纳锁具的锁舌的，也就是说这个构件既承担了门体闭合后的横向限位，又集成了锁具的配合位，不用在门体上额外开多个安装孔来分别装门闩和锁扣座，对于薄门板的设备来说，这种集成设计能大幅降低门板的加工难度，毕竟薄钢板或者亚克力门板上开的孔越多，强度折减就越明显，尤其是设备防护门经常要开合，孔位多了时间长了容易出现门板变形、螺丝松动的问题。

说下设计思路上的巧思，构件整体用半透明的工程塑料材质做的话，一方面能直观看到内部锁舌的卡合状态，现场运维人员不用反复推门确认有没有锁好，隔着构件就能看到锁舌是不是卡进了缺口里，另一方面塑料材质的自润滑特性比金属件好，长期滑动开合不用频繁加注润滑油，也不会像金属门闩那样在潮湿环境下生锈卡滞，之前在食品加工车间做项目的时候，金属门闩用了半年就因为消毒水腐蚀锈住了，工人开关门要拿锤子敲，换成塑料材质的这类构件就能很好解决腐蚀问题。构件的长度是按照常规400-600mm宽度的柜门设计的，基座的厚度控制在3mm左右，安装之后突出门板表面的高度不超过12mm，不会在通道边上形成突出的磕碰点，车间里人员走动、推物料车经过的时候不容易被刮到，这点在做安全通道周边的设备防护设计的时候是必须要考虑的，之前有项目因为门闩突出太多，过物料车的时候经常被撞歪，最后不得不全部拆了换低轮廓的配件，耽误了不少验收进度。

再讲实际应用场景里的适配性，这款构件除了用在工业设备的防护门上，还能适配实验室的通风柜柜门、仓储用的工具柜侧门，甚至是小型洁净室的传递门，因为整体没有尖锐的棱角，所有边缘都做了R1.5的圆角处理，在洁净环境里不容易积灰，擦拭消毒的时候也不会刮坏无尘布，卷边结构的弧度是和配套的圆柱销直径匹配的，滑动的时候不会出现卡滞或者晃动量过大的问题，基座上的安装孔位做了长圆孔的微调设计？不对，看渲染图上的孔位是圆形？哦不对，仔细看是沿着长度方向有一定的调节余量，安装的时候如果门板和门框的对位有轻微偏差，不用重新在门板上钻孔，稍微调整构件的安装位置就能对准门框上的限位座，这点对于现场安装的工人来说非常友好，毕竟现场安装的条件不比车间组装，难免有焊接或者拼装的误差，配件自带调节余量能大幅降低现场的整改工作量。

还有结构强度上的考量，虽然是塑料材质，但是构件的背部沿着长度方向做了加强筋结构，筋位高度2mm，厚度1.2mm，既不会因为筋位太高导致表面出现缩痕影响外观，又能提升整个长条构件的抗弯强度，就算门体受到一定的侧向冲击力，构件也不会轻易弯曲变形，导致门闩脱开。端部的卷边结构是双层贴合的设计，卷边的末端压合在基座表面，相比单层卷边的结构，抗冲击能力提升了至少40%，之前测过类似结构的配件，单层卷边的在受到150N的侧向冲击力的时候就会变形脱开，双层压合的结构能承受300N以上的冲击力，完全能满足工业设备防护门的安全要求，避免设备运行的时候门意外打开造成安全隐患。

另外，这个构件的滑动行程设计得很合理，解锁状态下构件往回滑动的距离刚好让端部的卷边完全退出门框的限位槽，不会因为滑动行程太长导致构件从门板上的导向槽里脱出来，也不会因为行程太短导致卡合不到位，门轻轻一拉就开。中间的方形缺口尺寸是按照常用的小型柜锁锁舌尺寸设计的，不用额外修改锁具的安装位置，直接替换原有老式的金属门闩就能完成升级，对于设备厂家的老产品迭代来说，不用重新开模做门板，只需要更换这个门闩构件就能提升产品的使用体验，改造成本非常低。
