双铰接式连接接头机械结构设计

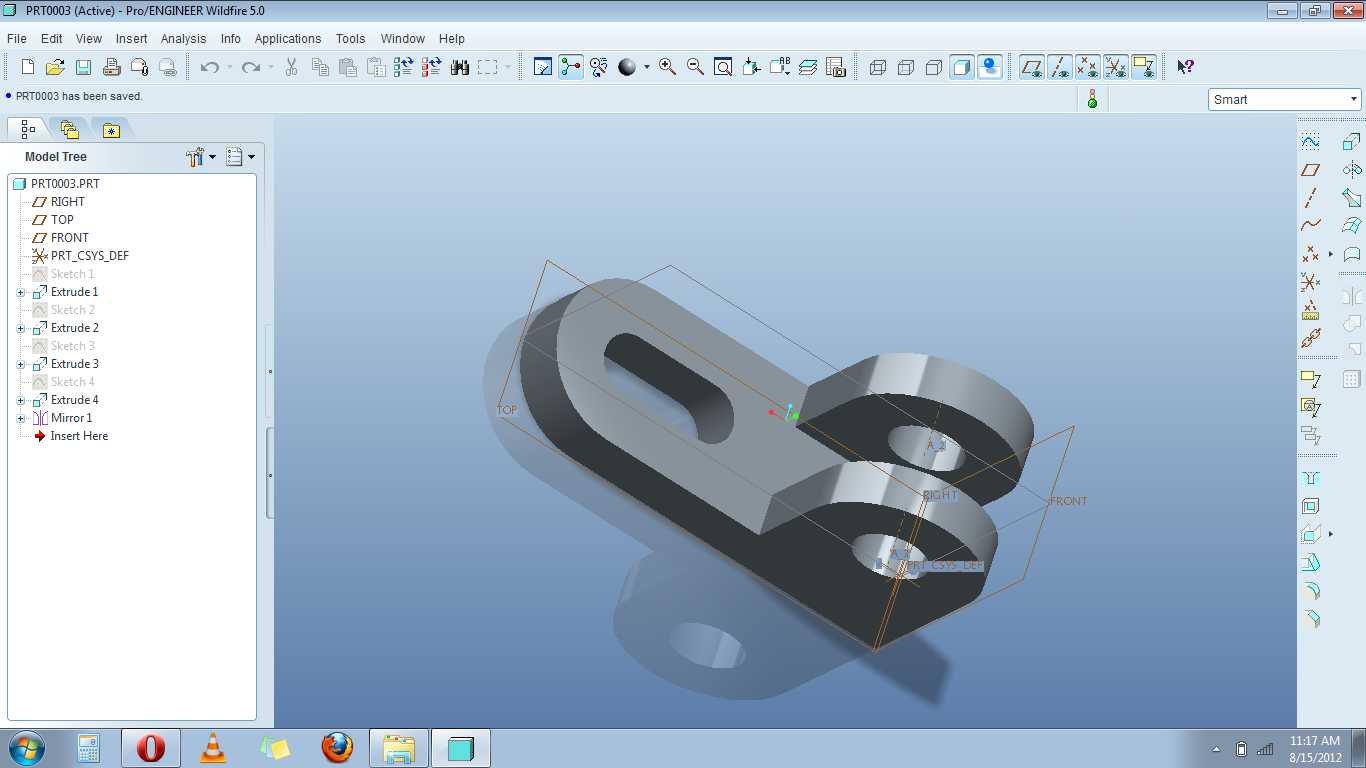

这类铰接接头在工业传动、输送链路、工装夹具以及小型工程机械的连杆机构中应用十分广泛，核心作用是实现两个构件之间的可转动铰接连接，同时传递既定的拉压载荷，避免构件连接位置出现应力集中导致的断裂失效。从结构设计逻辑来看，该接头采用单耳板与双叉耳一体化成型的结构形式，一端为带长圆孔的单耳连接端，长圆孔的设计并非随意设置，而是预留了安装时的位置调整余量，能够补偿连杆装配过程中出现的轴向尺寸偏差，降低装配时的对位精度要求，同时在设备运行过程中，可缓冲小幅度的轴向窜动，避免硬连接带来的冲击载荷直接作用在连接销上。另一端为上下平行布置的双叉耳结构，两个叉耳上同轴设置销孔，用于与外部构件的单耳端配合，通过圆柱销实现铰接，双叉耳的对称结构能够保证铰接转动时的受力均匀，避免单侧耳板承受额外的倾覆力矩，从根源上降低耳板弯折变形的风险。

在实际选型应用中，需要重点关注几个核心的安装边界尺寸：首先是单耳端长圆孔的长度与宽度尺寸，这直接决定了该端可适配的连接销直径以及轴向调整行程范围，长圆孔的两端圆弧半径需与适配的连接销半径保持一致，避免装配后出现间隙过大导致的晃动；其次是双叉耳的内开档宽度，这个尺寸必须与对接构件的单耳厚度保持合理的间隙配合，间隙过小会导致装配困难，转动时出现卡滞，间隙过大则会导致铰接位置出现横向窜动，影响整个连杆机构的运动精度；再者是双叉耳上销孔的同轴度公差，设计时需严格控制两个销孔的同轴度在0.02mm以内，否则穿装连接销后会出现别劲现象，长时间运行会加剧销孔与连接销的磨损，缩短零件使用寿命。

从功能特性角度分析，该接头的一体化结构相比焊接式铰接接头具备更高的结构强度，不存在焊接热影响区带来的强度下降问题，整体采用金属切削加工成型时，材料可选用45号钢或者40Cr合金钢，根据实际载荷需求选择对应的热处理工艺，承受中等载荷时采用调质处理即可满足硬度与韧性要求，承受冲击载荷的工况下可对销孔位置进行表面淬火处理，提升接触位置的耐磨性能。接头的主体过渡位置均采用圆角过渡设计，避免直角位置的应力集中，尤其是单耳板与双叉耳的连接根部，圆角半径的取值需兼顾结构强度与外形紧凑性，圆角过小无法有效分散应力，圆角过大则会增加整体结构的外形尺寸，挤占周边构件的安装空间。

在实际设备运行过程中，这类铰接接头往往是连杆机构中的易损位置，因为设备运行时的交变载荷会持续作用在销孔与连接销的配合面，设计时需考虑润滑结构的预留，可在销孔位置设置润滑油槽，或者在耳板侧面加工注油孔，方便定期加注润滑脂，降低配合面的磨损速率。同时，双叉耳的外侧端面需设计对应的挡圈槽或者销孔限位结构，用于固定连接销的轴向位置，避免设备运行过程中连接销窜出导致机构脱开，引发设备故障。在三维建模过程中，需要重点验证接头在最大转动角度下与周边构件的干涉情况，尤其是单耳端绕双叉耳销孔轴线转动时，单耳板的端面不能与叉耳的内侧根部发生剐蹭，需预留足够的转动间隙，保证铰接转动的顺畅性。这类接头的结构看似简单，但每一处尺寸的设计都直接关联到整个机构的运行可靠性，小到销孔的倒角尺寸，大到耳板的厚度取值，都需要结合实际工况的载荷大小、运动频率、安装空间进行反复校核，不能直接照搬通用件的尺寸进行随意修改，否则很容易在实际使用中出现耳板断裂、销孔变形、转动卡滞等问题，影响整台设备的正常运行。
