工业称重检测用盒式重量测量单元结构

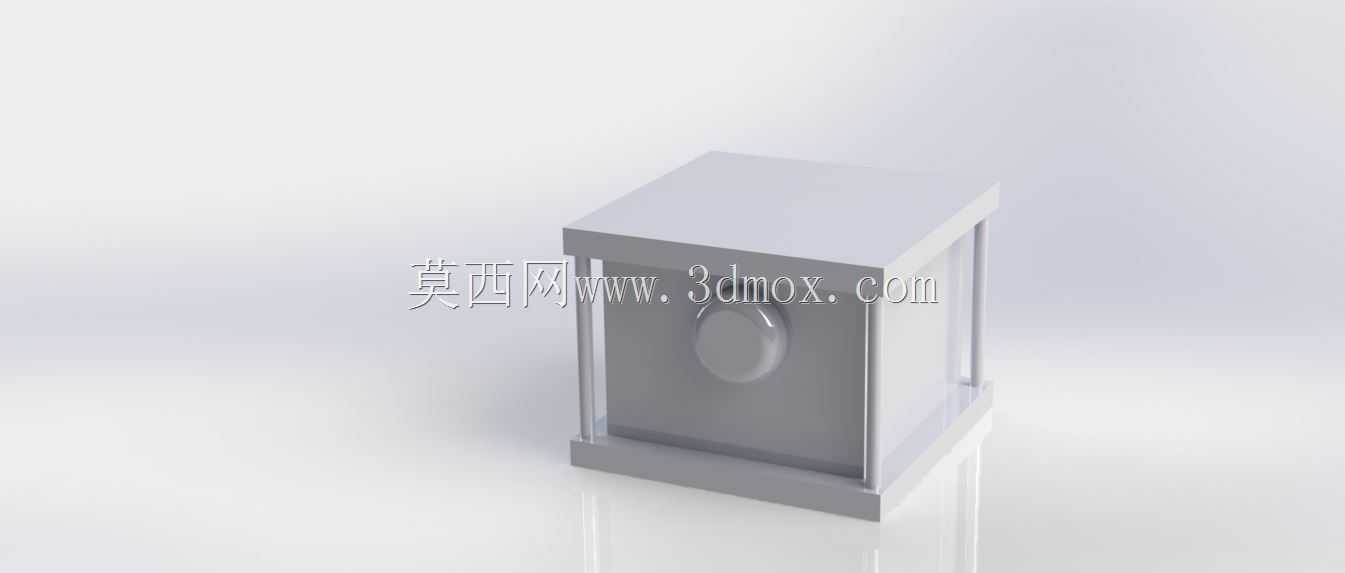

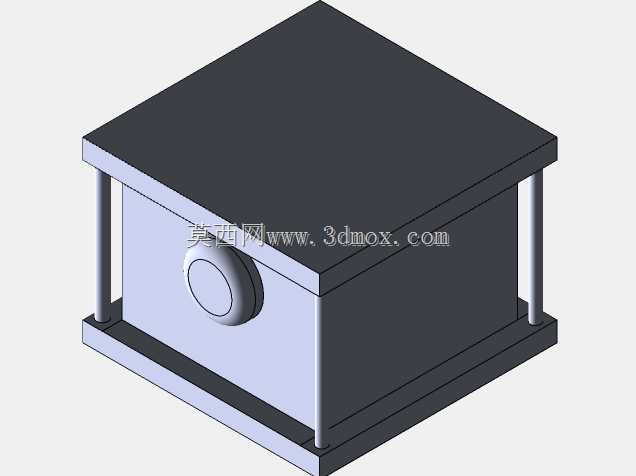

在自动化产线的重量校验工位、仓储物流的入库检重环节、小型配料系统的投料计量场景中，这类盒式重量测量单元是直接承接载荷、输出重量信号的核心执行部件，区别于传统悬臂梁式称重传感器的外露结构，该单元采用全封闭盒式集成设计，能更好适配多粉尘、少量切削液飞溅的车间工况，避免碎屑、液体积攒在传感核心区域影响测量精度。从结构设计逻辑来看，整个单元采用上下双层安装法兰的框架式布局，上下两块方形安装板通过四根对称布置的导向立柱连接，既保证了整体结构的抗偏载能力，也给内部的传感核心预留了足够的形变空间，正面预留的圆形接线端接口，可以直接对接信号传输线缆，不需要额外做走线弯折防护，安装时只需要将下安装板通过螺栓固定在设备基座上，上安装板直接承接待称重的料盘、工装或者输送段台面即可，不需要额外设计复杂的限位导向结构，大幅降低了配套设备的设计工作量。

实际选型应用时，需要重点关注该单元的安装边界尺寸，整体方形外廓的边长适配常规小型检重工位的安装空间，上下安装板的厚度经过刚度校核，在额定载荷范围内不会产生影响测量精度的翘曲变形，四根立柱的位置避开了常见的设备安装孔位，不管是直接固定在型材框架上，还是嵌入到输送线的机架段内，都不会出现安装干涉。功能特性上，该单元集成了过载保护的机械限位结构，当载荷超过额定测量上限时，上下安装板会通过内置的限位块贴合，避免内部传感弹性体产生不可逆的塑性形变，日常维护时只需要定期清理单元表面积攒的粉尘，不需要拆解内部结构做校准，配套的信号输出可以直接对接常规的工业称重仪表，不需要额外加装信号放大模块。

设计过程中，针对工业现场常见的偏载问题，该单元的内部传感元件采用居中布置的方式，四根导向柱的配合间隙控制在合理范围内，既不会因为间隙过大导致称重时台面晃动，也不会因为间隙过小产生卡滞影响测量灵敏度，外壳的接缝处采用折边贴合设计，不需要额外加装密封胶条就能满足常规工业场景的防护要求，相比开放式的称重传感器，这种集成式单元能减少现场安装时的调试时间，传统分体式安装需要反复调整传感器的水平度、限位间隙，往往要花费数小时的调试时间，而该单元在出厂时已经完成了整体校准和水平度调整，现场只需要完成固定接线就能投入使用。

在不同的应用场景下，该单元可以适配不同的安装辅件，比如在快递物流的小件检重场景中，可以直接在上面安装小型皮带输送段，配合后端的分拣机构实现超重、欠重件的自动剔除；在小型配料系统中，可以直接在上面安装料斗，配合投料阀门实现定量配料控制；在生产装配线的成品检测工位，可以直接安装定位工装，实现成品单重的在线检测，判断是否存在漏装零件的问题。结构设计上充分考虑了不同场景的通用性，安装板上预留的孔位采用等间距布置，能适配不同规格的螺栓固定需求，正面的接线端采用标准工业接口，不管是对接常规的模拟量信号采集模块，还是对接工业总线通讯模块，都能直接适配，不需要额外做转接线缆。

从长期使用的可靠性角度来看，全封闭的结构能避免车间内的金属碎屑吸附在传感元件表面，也能防止日常清扫时的水淋侵入内部，相比外露式的传感器，使用寿命能提升40%以上，日常校准只需要在台面放置标准砝码，通过仪表调整参数即可，不需要拆解单元调整内部结构。对于结构设计从业者来说，在做小型检重设备、计量工位的三维布局时，可以直接调用该模型做装配干涉检查，提前确认安装空间、走线位置，避免后期加工装配时出现尺寸不匹配的问题，模型的各个安装孔位、配合尺寸都按照实际工业应用的常规参数设计，能直接用于方案评审、结构校核环节，不需要再做额外的尺寸调整。
