1级480V表面安装LED闪光信标结构设计

这款1级LED信标主要面向工业现场高电压作业场景的信号警示需求，适配480V交流供电回路，常见于大型厂区设备巡检点位、起重作业区域、高压配电周边、户外重型装备停靠区等需要远距离可视警示的场所，区别于传统白炽灯标灯，其核心光源采用集成LED灯组设计，可实现360°无死角强光输出，完全规避了老式灯标存在的照射黑点、光强分布不均的问题，即便在强光户外环境下，1440流明的光输出也能保证百米外的可视识别效果。

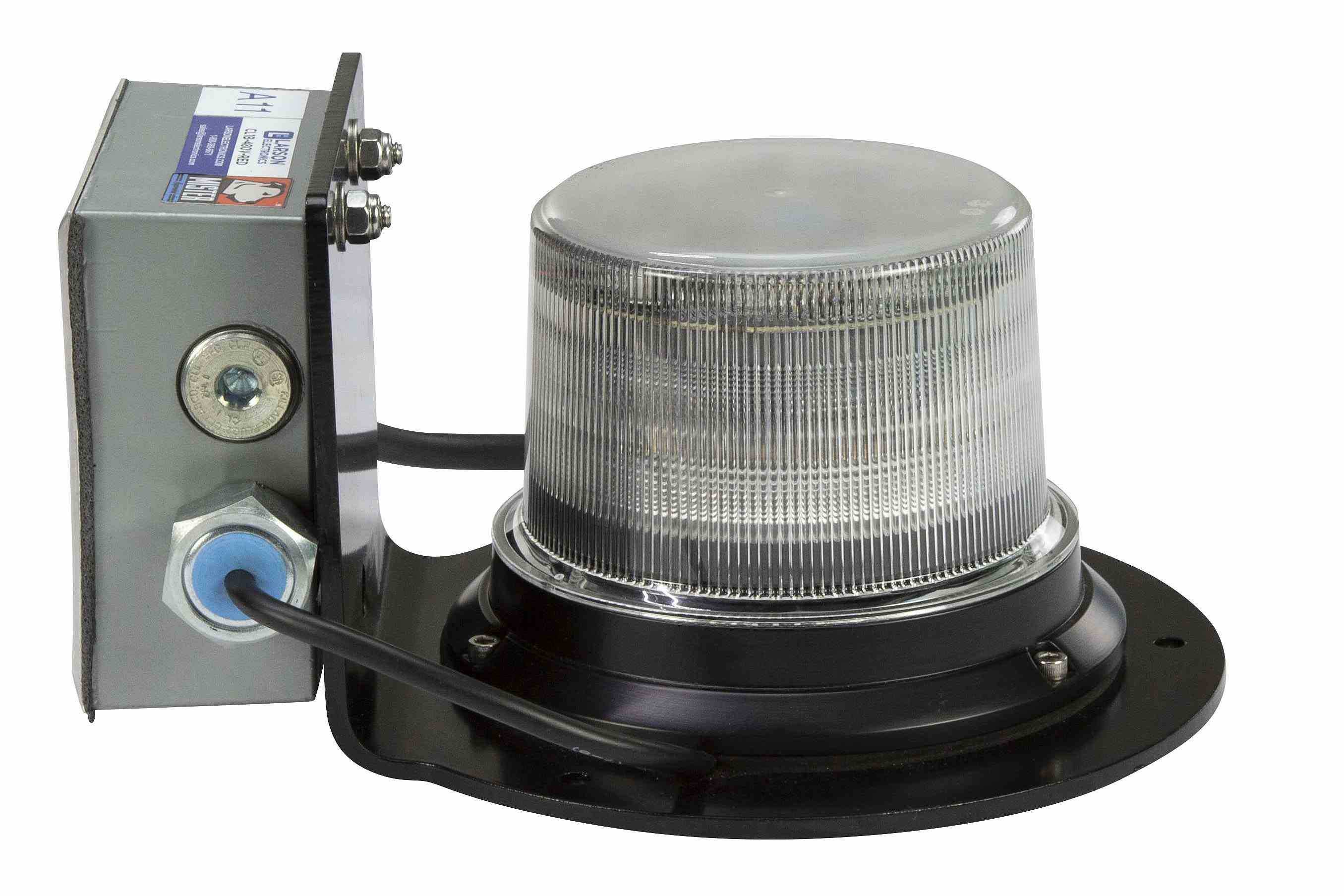

从结构设计逻辑来看，信标底座采用黑色粉末涂层压铸铝材质，既兼顾了户外使用的抗冲击、防水密封需求，压铸工艺的一体成型特性也能为内部全封装电路板提供稳定的防护腔体，避免现场粉尘、水汽侵入造成电路故障。顶部配置的聚碳酸酯透明透镜做了耐冲击改性处理，可抵御常规工业场景下的飞溅碎屑冲击，同时透镜的光学曲面经过配光优化，能将LED灯组的光线均匀打散到全周向角度，不会出现局部光强过弱的盲区。

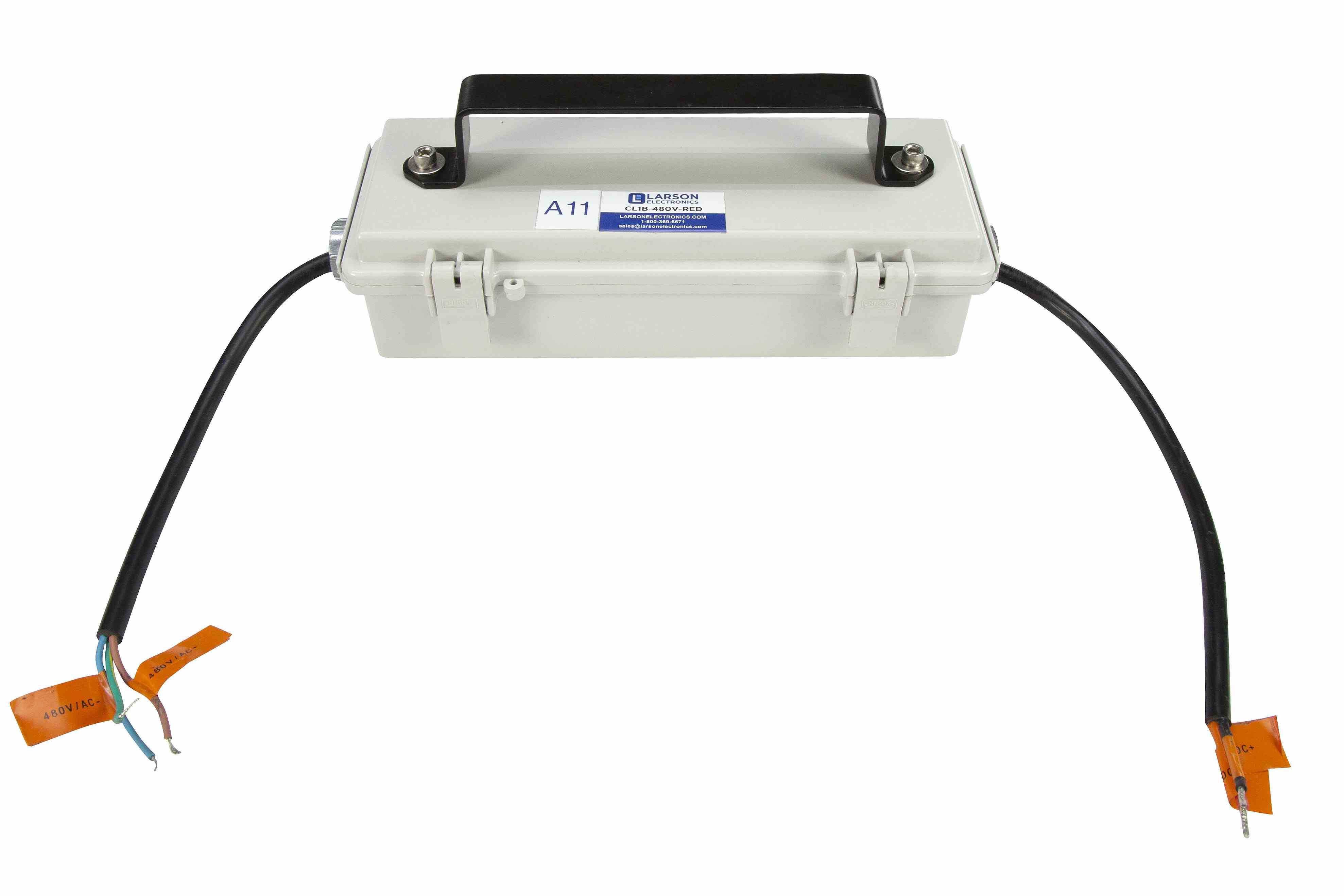

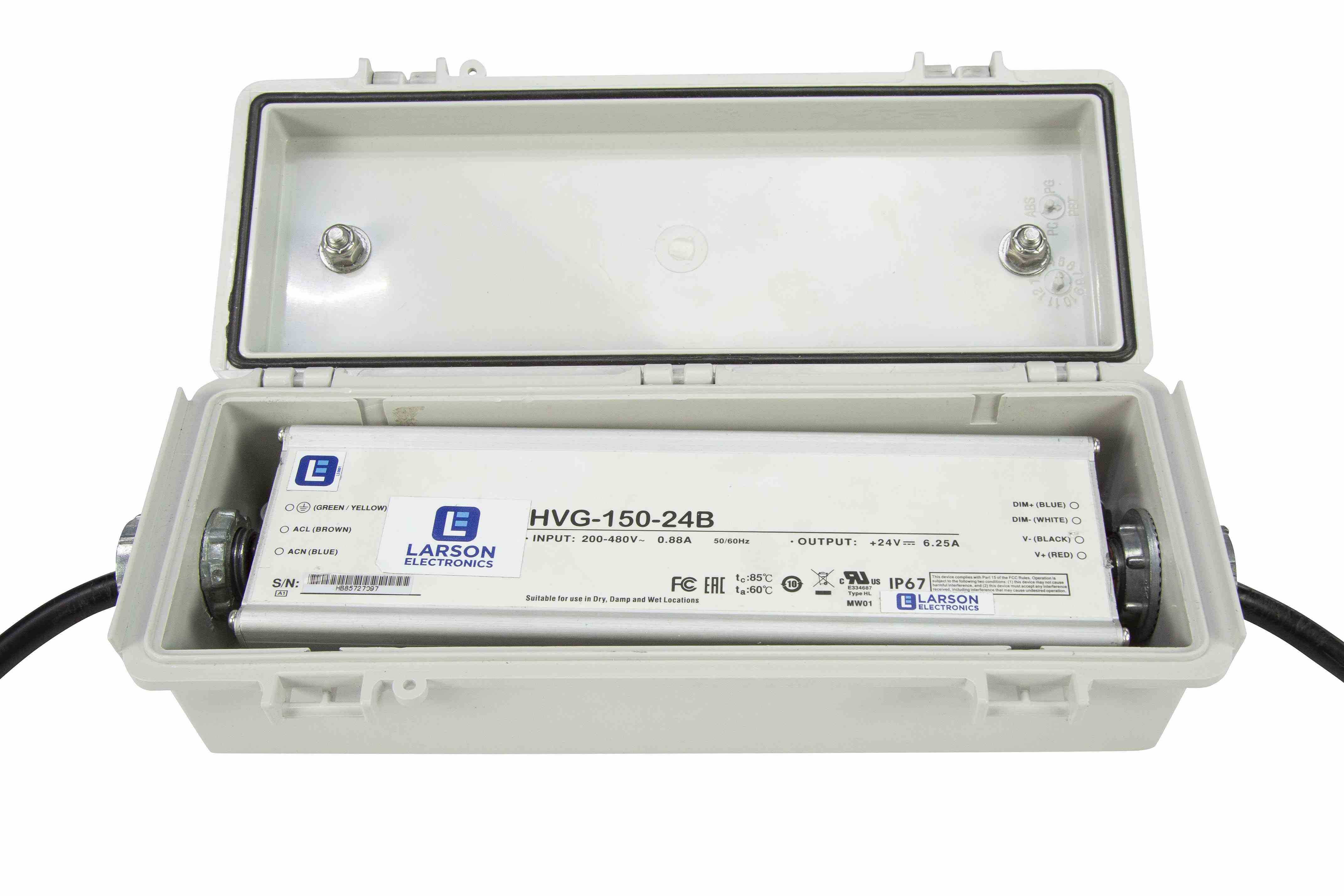

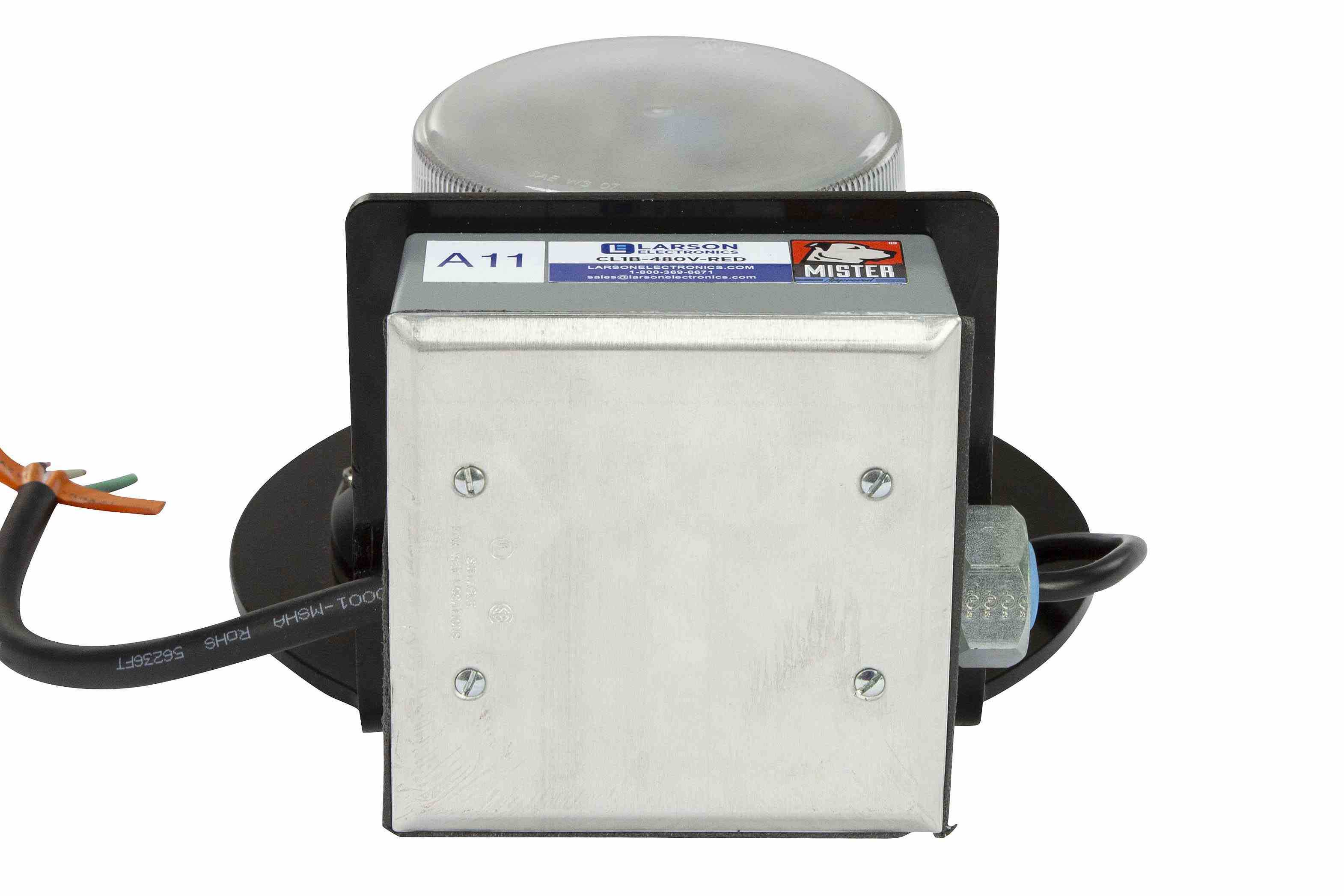

安装层面，该信标采用永久表面安装设计，钢制安装底座预留了标准通孔，可直接通过螺栓固定在设备壳体、厂区立柱、平台护栏等硬质安装面上，同时也兼容1英寸管道安装的适配需求，无需额外定制复杂转接支架。接线部分采用内联电源集成设计，无需额外搭配外置降压变压器，可直接在347V到480V的交流供电区间内稳定工作，布线时可根据现场走线条件选择不同线径的连接线：采用16AWG电线连接时，电源与信标的安装间距可达到25英尺；采用14AWG电线连接时间距可拓展至50英尺；若选用12AWG电线，两者间距最大可延伸至75英尺，需要注意的是主电源与采用18AWG及以上线径连接的内联电源之间，布线距离不能超过500英尺，避免线损过大影响设备正常工作。

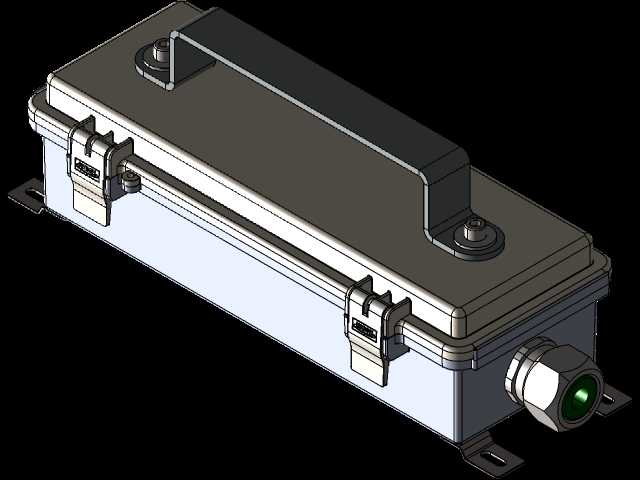

功能配置上，这款信标内置30种不同的闪光模式，其中包含4种模拟旋转警示效果，用户可根据现场警示等级需求选择对应的闪光模式，闪光模式的切换可通过闪光接线盒上的集成瞬时开关直接操作，无需拆解设备壳体。多设备联动场景下，单组控制回路最多可连接8台同型号信标，支持备用模式与同步闪烁模式切换，可满足大范围区域的同步警示需求。灯体提供白色、绿色、蓝色、琥珀色、红色五种发光颜色可选，可对应不同的现场警示语义，比如红色对应高危作业警示、琥珀色对应设备运行提示、绿色对应安全通道指引等，适配不同工业场景的信号标识规范。

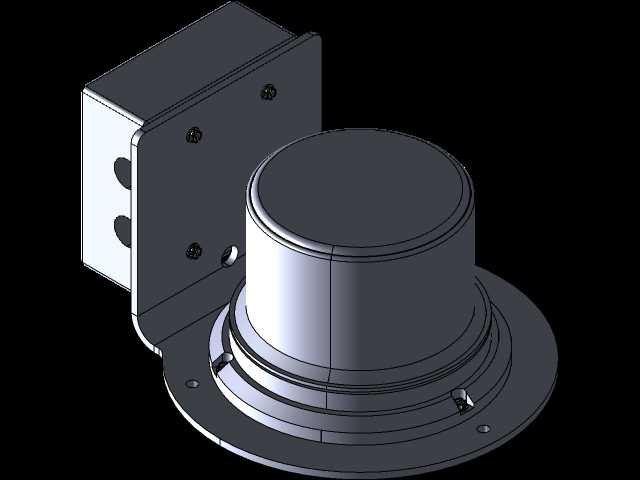

在结构建模过程中，需要重点关注几个边界尺寸的匹配：一是底座安装孔的孔位间距与孔径公差，要保证与现场常用的膨胀螺栓、机螺钉规格适配，避免出现安装孔位错位无法装配的问题；二是透镜与底座的配合止口尺寸，要预留密封胶圈的安装槽位，保证IP防护等级达标；三是内部接线腔的走线空间，要满足不同线径电缆的弯曲半径要求，避免接线时线缆过度弯折造成绝缘层破损；四是内联电源模块的安装定位，要保证模块与压铸底座之间留有足够的散热间隙，避免长期工作时热量堆积影响电源寿命。
