带移动车架的30kVA三相便携DOE变压器

这款30kVA三相便携DOE变压器，核心定位是解决工业场景中临时、跨电压等级的可靠供电需求，适配无固定变压设施的户外作业、临时检修、野外施工、车间临时工位扩容等场景，可将现场690V三角接法的三相工业电源转换为415Y/240V带中性线的三相供电输出，满足不同电压等级的数控设备、检测仪器、电动工具、临时照明等负载的用电要求。

从结构设计思路来看，整机采用“核心变压单元+防护承载车架+移动走行机构”的集成化设计，核心变压单元采用非老化冷轧硅钢片叠制铁芯，绕组采用精密裁切的铝质导体绕制，每个铁芯叠片都做了特殊涂层处理，既可以阻隔水汽侵入，也能在短路工况下实现电气平衡，最大限度降低轴向应力，减少故障概率。绕组绝缘等级满足220℃绝缘要求，正常运行下允许150℃温升，适配长时间连续带载工况。一次侧输入采用690V三角形三相交流接线，二次侧输出为415Y/240V星形带中性线的三相交流结构，二次侧配置带50A保险丝的熔断断路器，可在过载、短路工况下快速切断回路，保护后端负载设备。

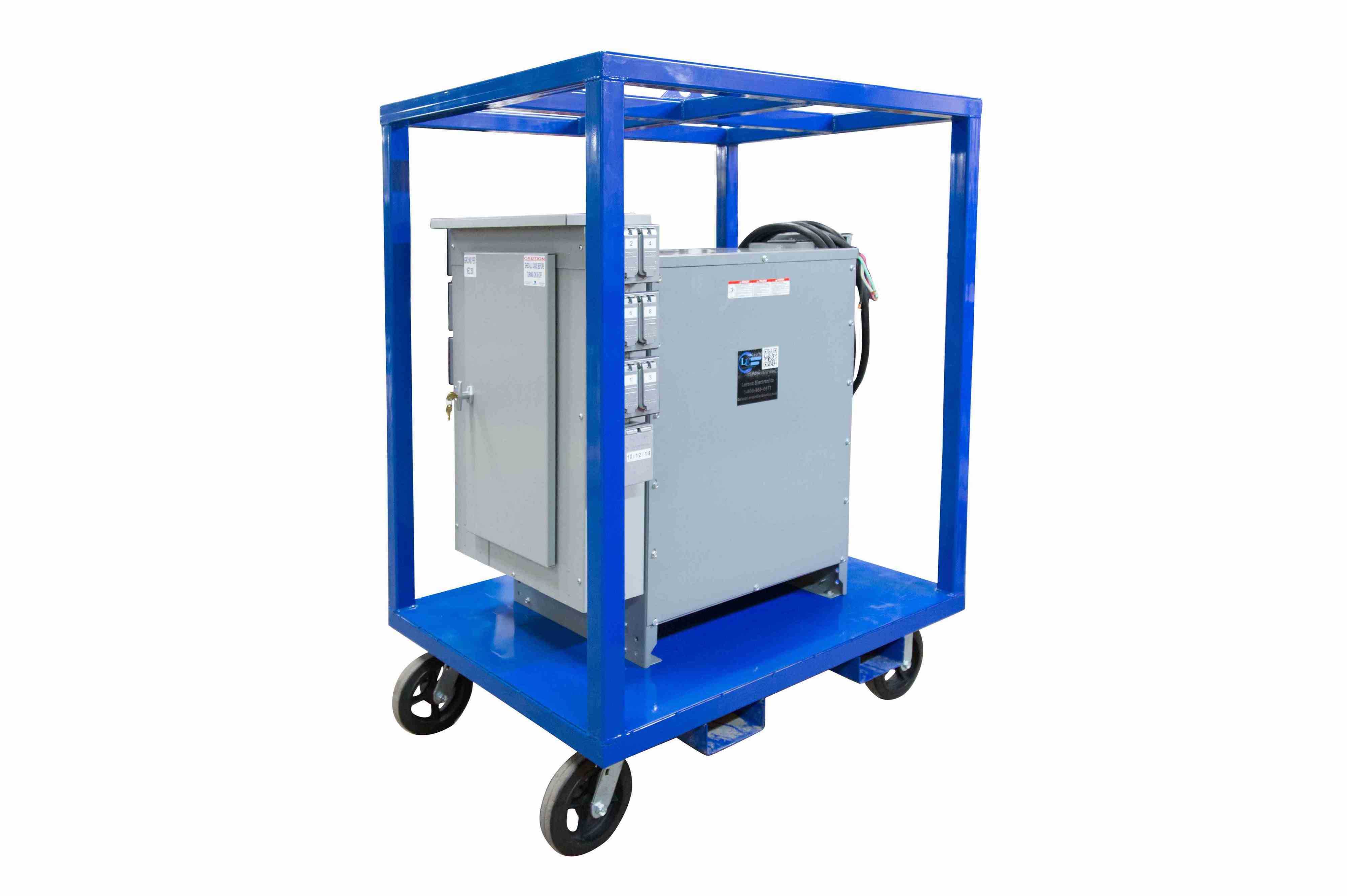

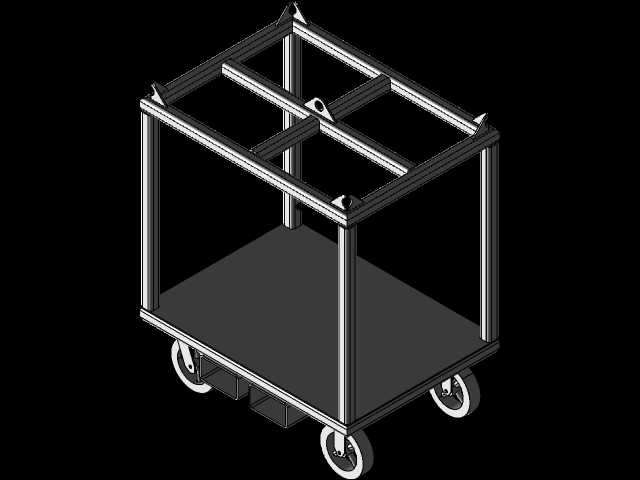

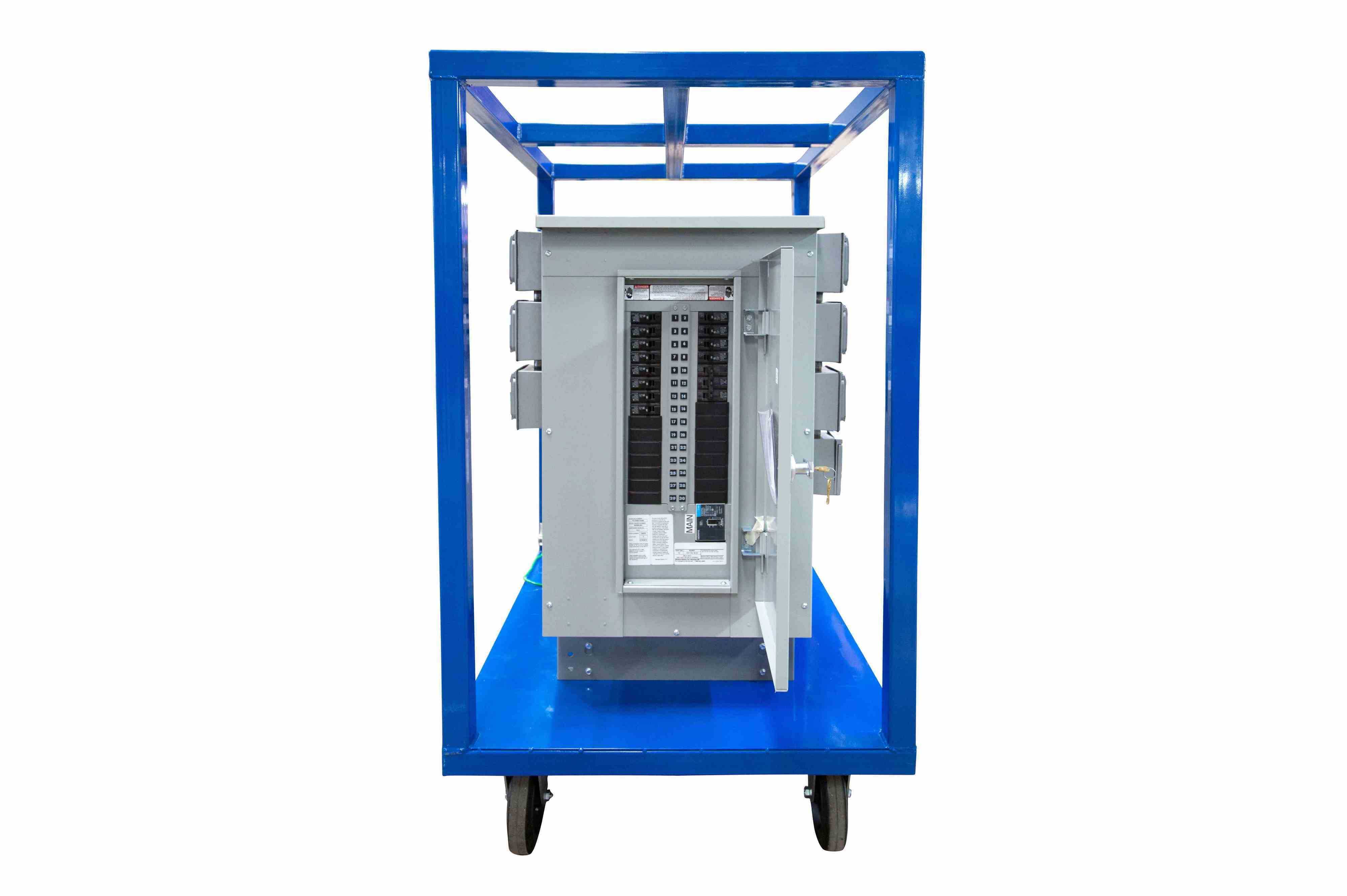

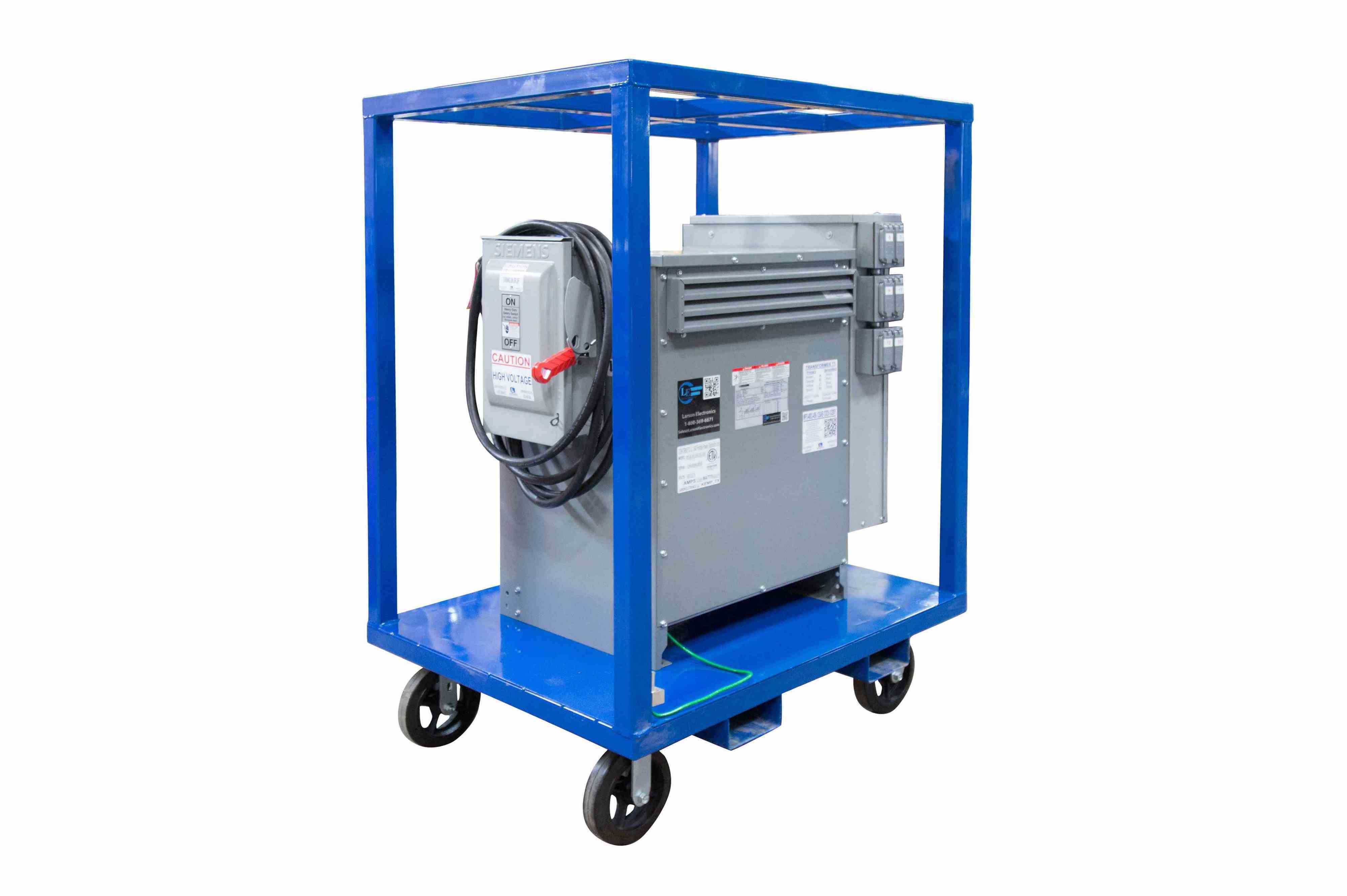

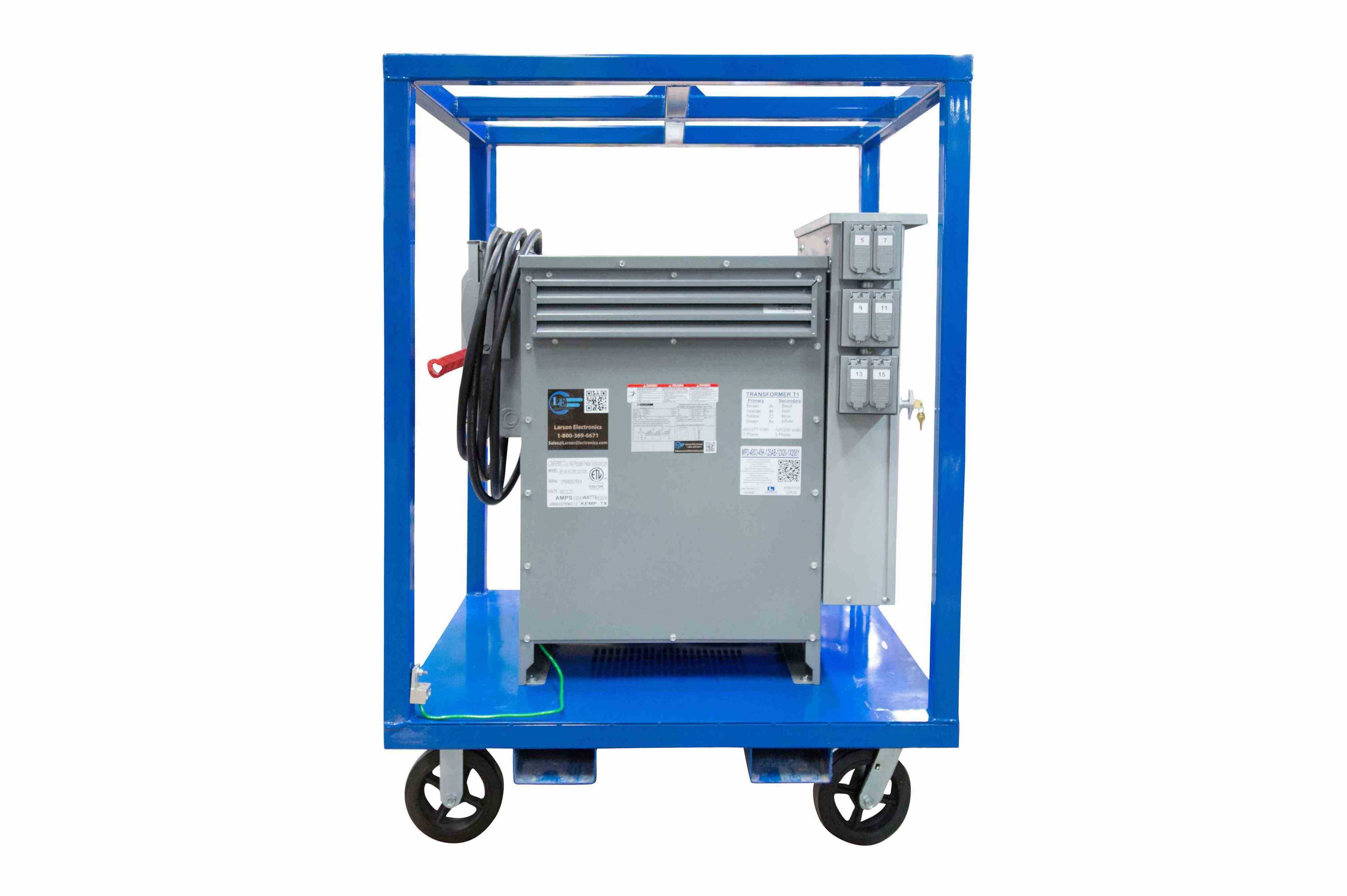

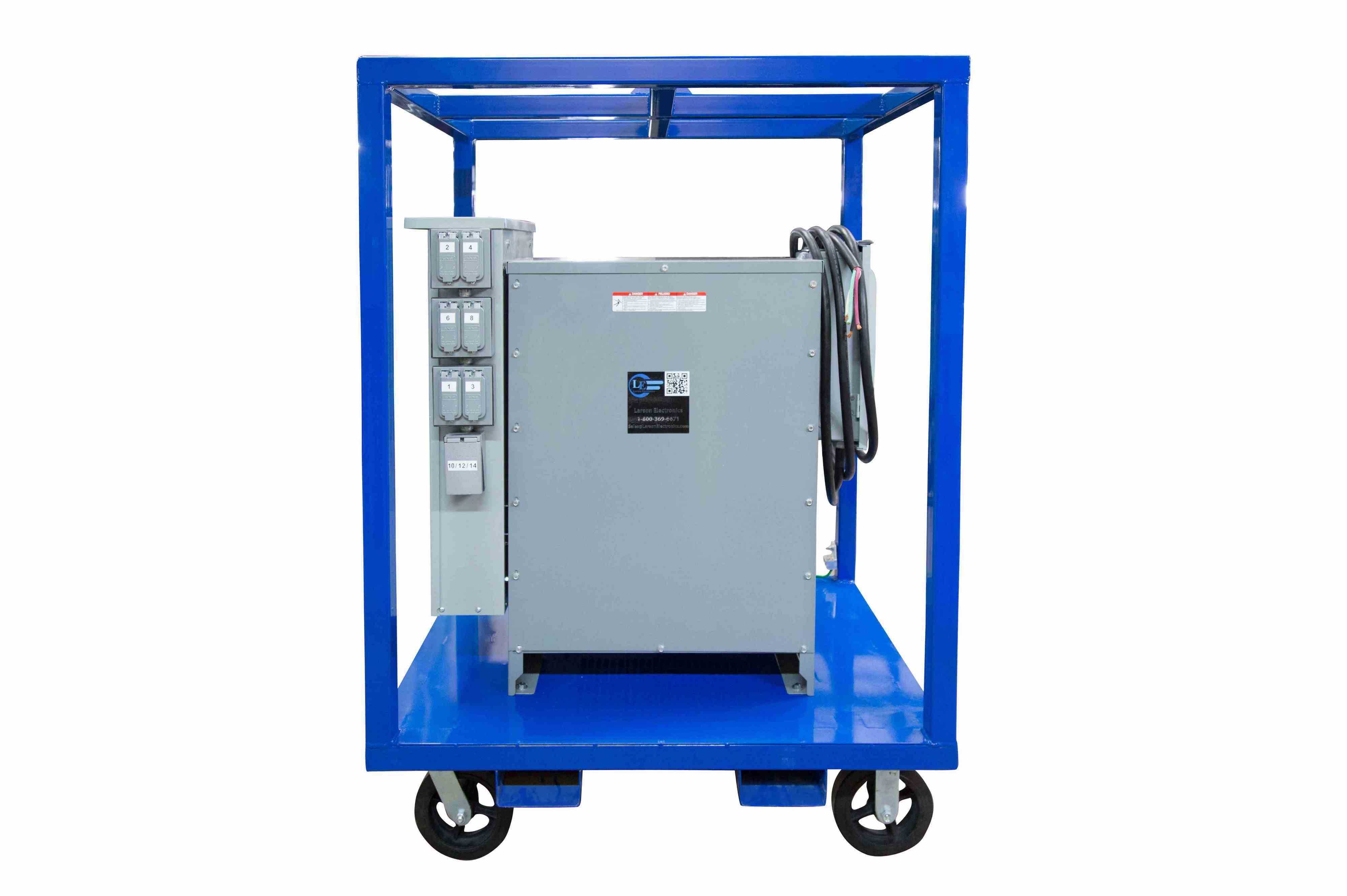

防护与承载结构上，核心变压单元安装在3/16英寸厚的碳钢安装平台上，负载中心的配电组件固定在标准2'×2'×1/8'方形碳钢管架上，外围设置蓝色方管焊接的防护框架，既可以避免搬运、作业过程中碰撞损伤核心变压部件，也可作为起吊、推移的受力结构。框架顶部预留了吊孔，可配合电缆或吊钩完成整机吊装转运，底部安装三个脚轮，其中两个为带锁止结构的定向脚轮，一个为万向脚轮，单人即可完成短距离推移、位置调整，脚轮锁止后可固定设备位置，避免作业过程中设备滑移。整机外壳满足IP54防护等级，可阻挡粉尘侵入、抵御各方向飞溅水，适配室内外多尘、潮湿的作业环境，无需额外搭建防护棚即可直接放置使用。

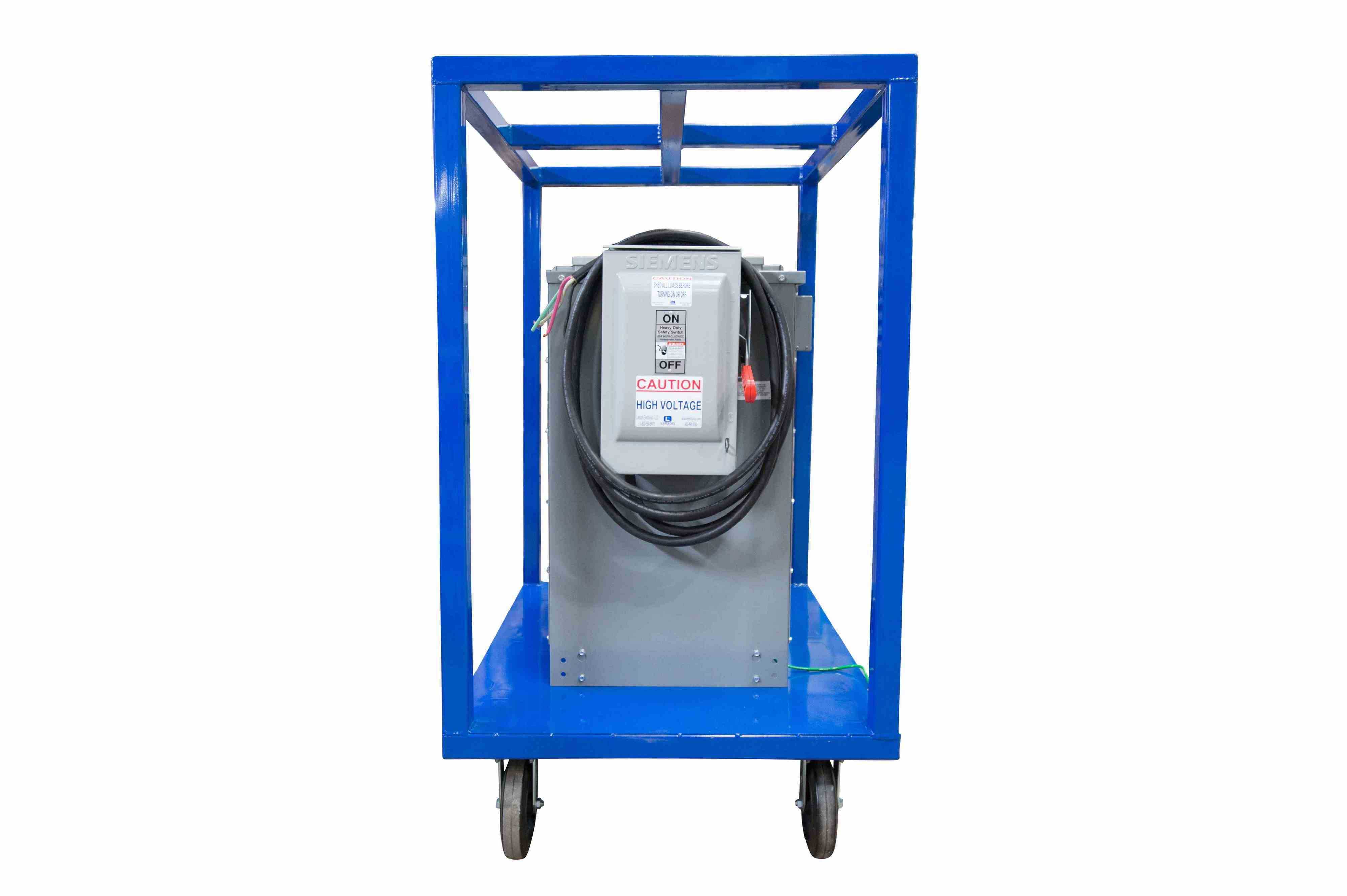

接线与配套附件方面，一次侧配置10'10/4 SOOW重型橡套软线，线端预装432P5W工业插头，现场使用时无需额外压接接线端子，直接将插头插入对应规格的690V供电插座即可完成输入侧连接，大幅缩短现场部署时间。二次侧采用接线端子排结构，可根据负载接线需求灵活压接对应线径的供电电缆，适配不同功率的负载接入需求。作为隔离型变压设备，该变压器可实现输入侧与输出侧的电气隔离，既可以抑制电源侧的电噪声干扰，为精密数控设备、检测仪器提供干净稳定的供电，也能降低触电风险，为现场作业人员提供更可靠的用电防护。

安装边界与适配性上，整机落地安装无需额外浇筑基础，直接放置在平整的硬化地面即可，脚轮锁止后即可稳定承载运行；若需要长期固定在某一位置，也可拆除脚轮，通过底部安装平台的预留孔位采用膨胀螺栓固定在地面或设备基座上。整机结构坚固，可承受重载工业场景下的颠簸、碰撞，适配严苛的野外施工、矿山临时供电、船厂现场作业等恶劣工况，运行过程中低损耗的铁芯设计可降低空载损耗，减少运行过程中的热量排放，无需额外配置强制散热风扇即可满足连续运行要求，降低了后期维护成本。
