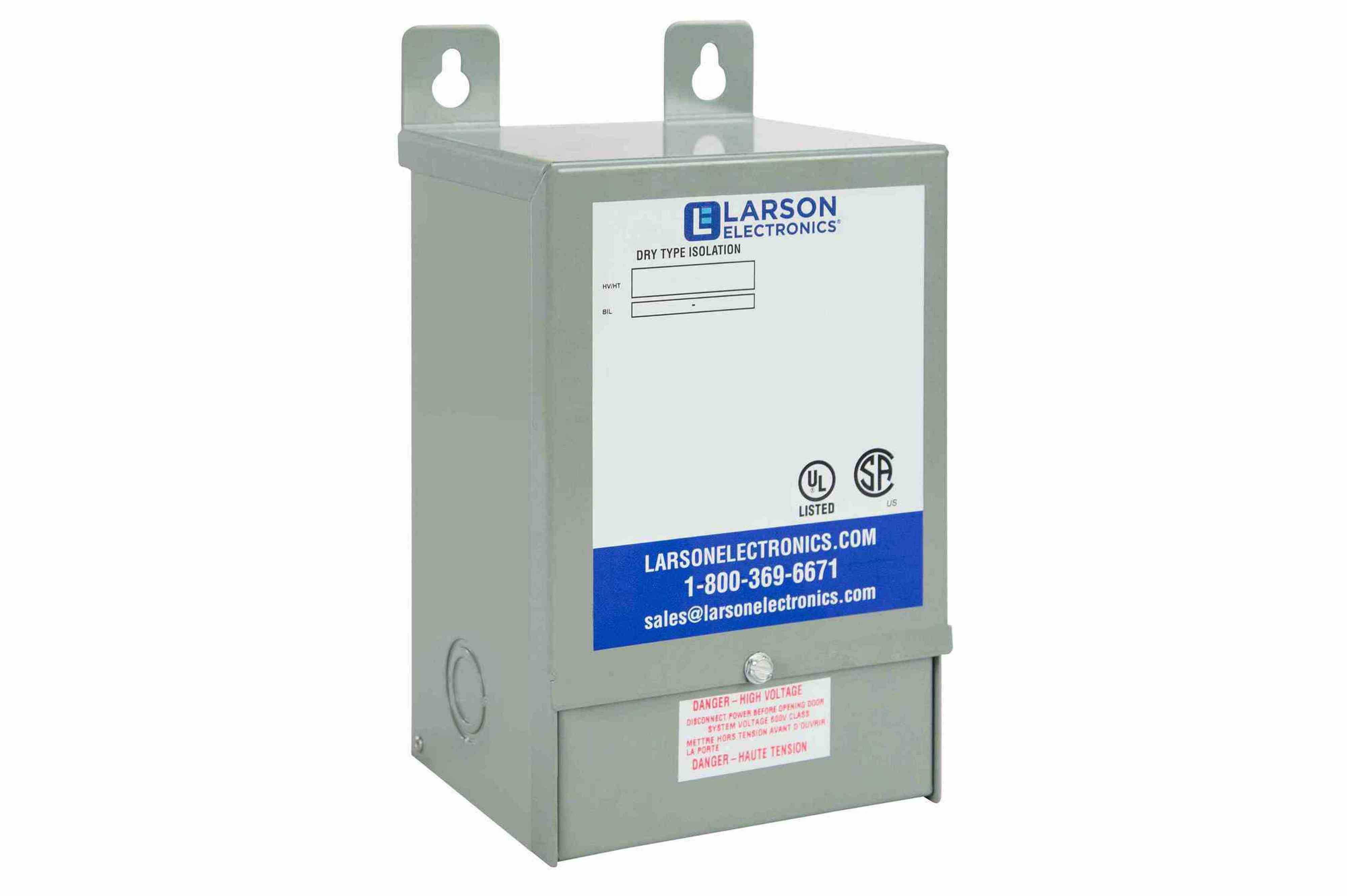

7kVA单相NEMA3R全封装隔离变压器

这款单相隔离变压器的额定容量为7kVA，核心功能是实现240V单相输入到230V单相输出的电压转换，采用全灌封封装结构，外壳防护等级达到NEMA3R标准，可同时适配室内与室外的安装使用场景，在工业配电、实验室供电、医疗设备配套、精密电子设备前端供电等场景中都有广泛应用。

从实际工程应用的角度来看，这类隔离变压器最核心的作用是实现一次侧与二次侧的电气绝缘，将后端负载设备与前端供电电网做物理隔离，既可以阻断电网侧的传导类电气噪声传递到敏感负载端，避免计算机、检测仪器、医疗设备这类对供电质量要求高的设备出现运行干扰、数据误差甚至硬件损坏，也能在二次侧出现单点接地故障时，避免前端供电回路触发误跳闸，提升关键负载的供电连续性。全灌封的结构设计，是将绕组与铁芯整体用绝缘导热材料完全密封，相比开放式结构的变压器，首先杜绝了潮湿、粉尘、轻微腐蚀性气体、飞溅水滴进入绕组内部的可能，适配户外露天、车间多尘、潮湿区域的安装需求，其次灌封材料可以将绕组工作产生的热量更均匀地传导到金属外壳上，降低局部热点的温升，同时还能固定绕组与铁芯的相对位置，提升设备抗振动、抗冲击的能力，在有轻微设备振动的厂区安装场景下，也不会出现绕组松动、绝缘层磨损的问题。

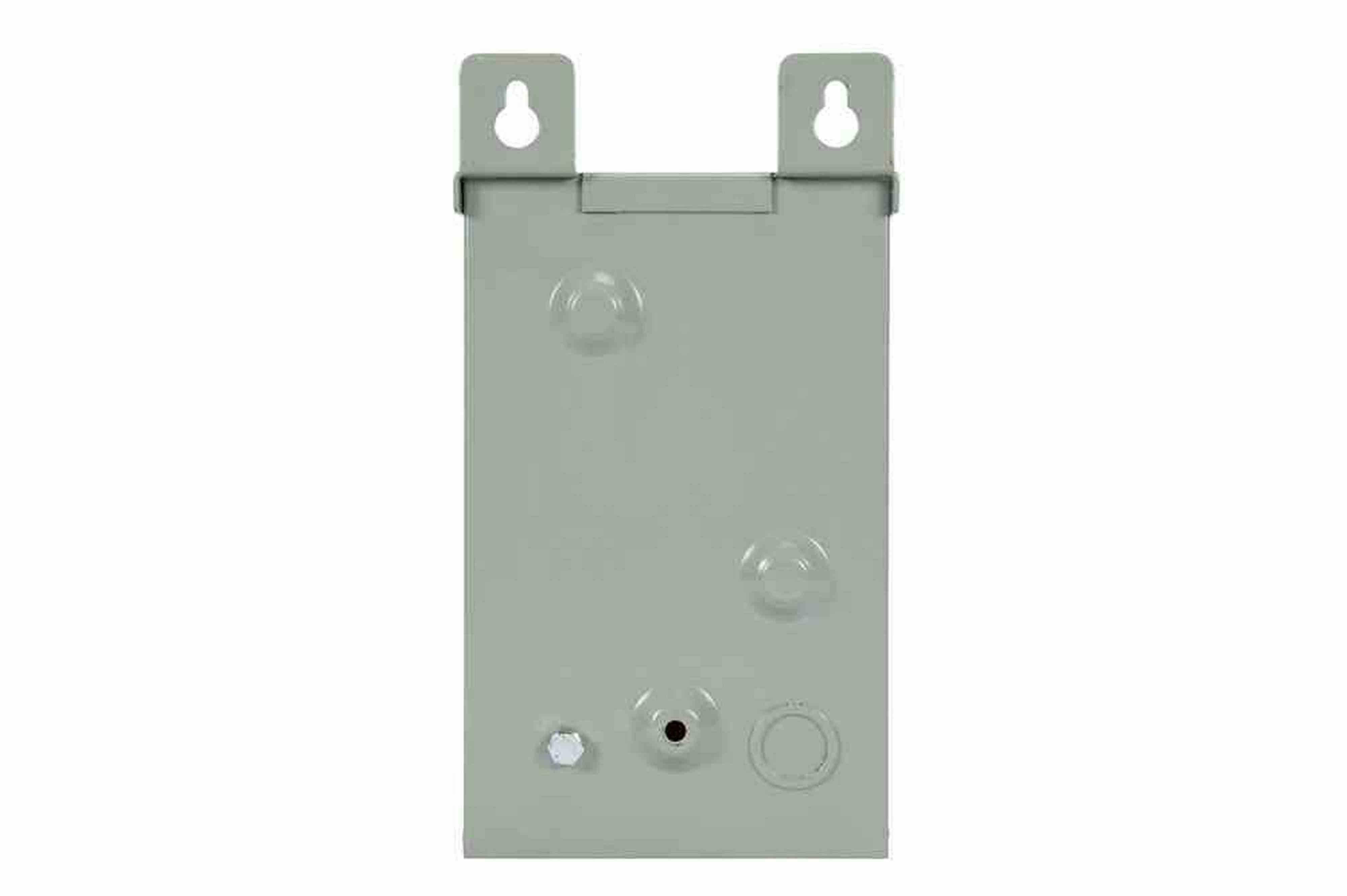

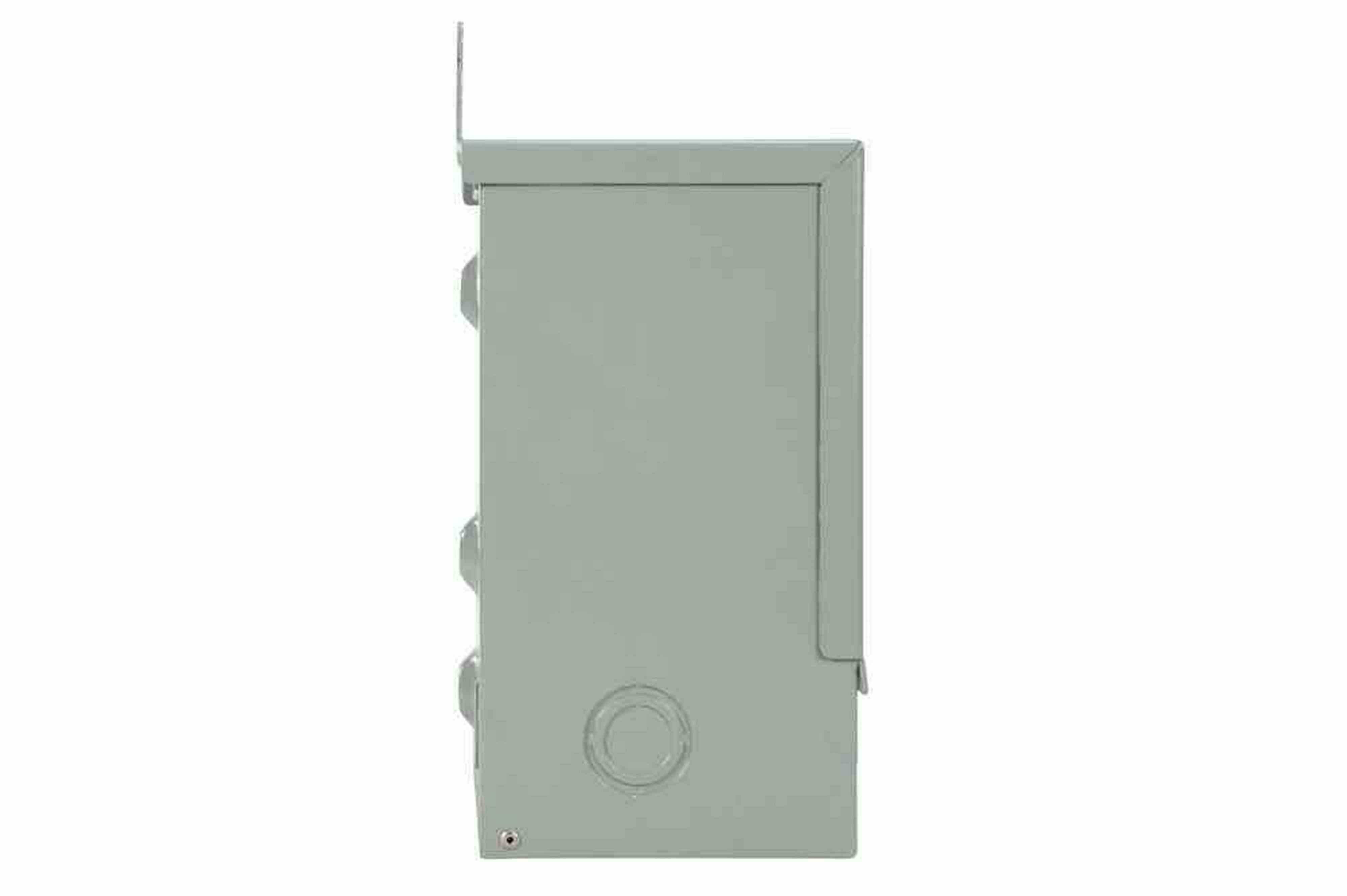

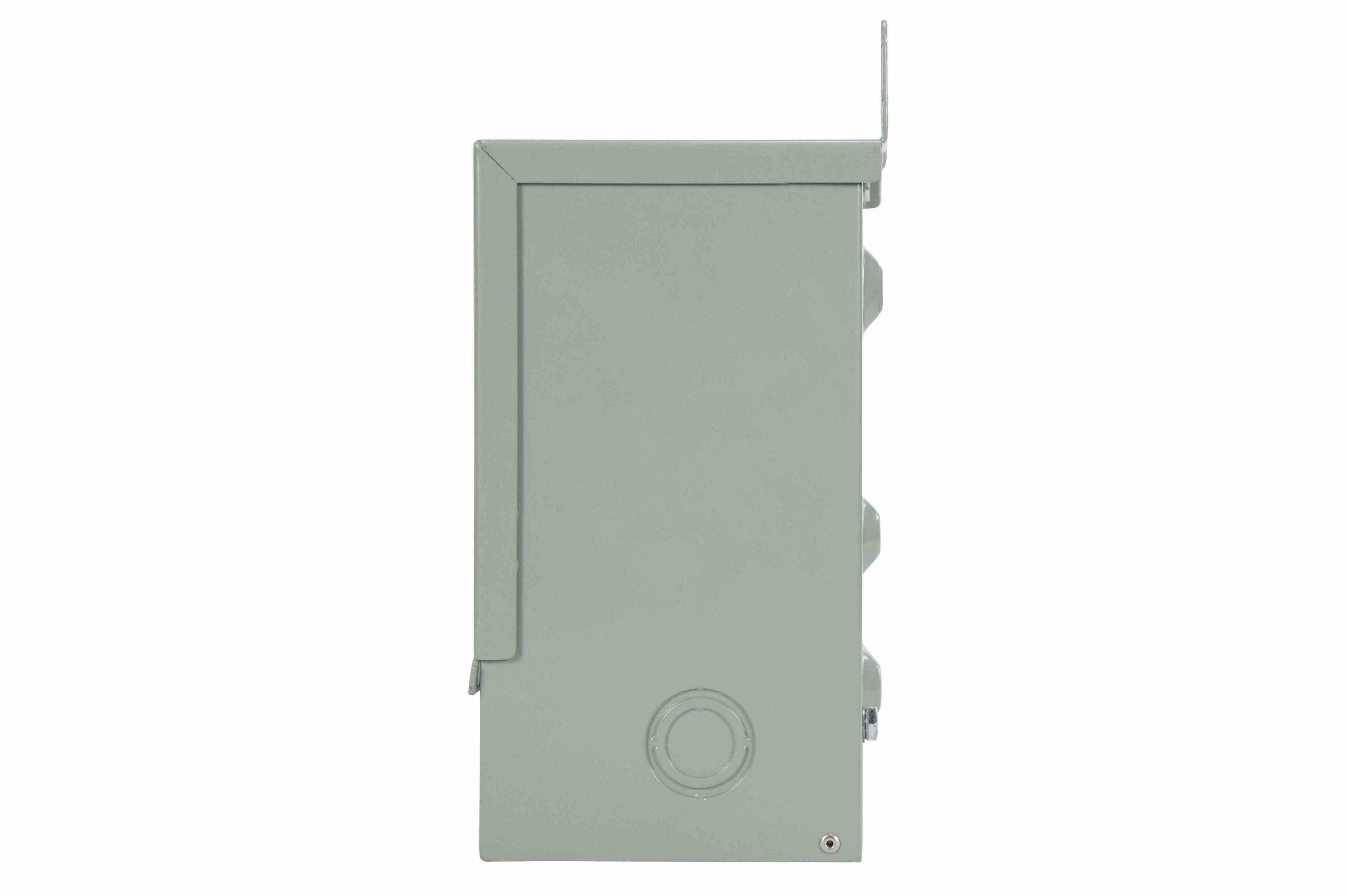

外壳采用冷轧钢板折弯焊接成型，表面做户外级防锈涂装，顶部预留的两个挂装孔是为壁挂式安装设计的，安装时只需在墙面或安装支架上对应位置固定两个承重螺栓，即可将设备直接挂装固定，不需要额外制作复杂的安装托架，现场安装的工序非常简便。外壳侧面预留的接地端子，需要在安装时可靠接入场地保护接地网，确保设备外壳在故障状态下不会出现带电风险。外壳正面的标识区域清晰标注了接线端子的排布、电压参数与警示信息，现场接线时可以直接参照标识完成一次侧、二次侧的线缆压接，不需要额外查阅复杂的说明书，降低现场接线的出错概率。底部的密封进线孔采用防水接头结构，线缆接入后可以锁紧密封，保证外壳整体的防护性能不会因为进线开孔被破坏。

从内部结构设计来看，铁芯采用高导磁冷轧硅钢片叠压而成，叠片间的公差控制精度很高，既可以降低铁芯的空载损耗，提升设备整体的运行效率，减少长期运行的电能浪费，也能降低铁芯工作时的电磁噪声，避免设备运行时产生额外的噪音污染。绕组采用高精度铝质导体绕制，每一层绕组之间都做了多层绝缘处理，绕组整体经过特殊浸漆与涂覆工艺，既可以避免潮气侵入，也能在短路工况下平衡绕组间的电动力，降低轴向应力对绕组结构的破坏，提升设备的抗短路冲击能力。设备的温升设计满足180℃绝缘等级要求，额定工作状态下的外壳温升控制在115℃以内，防护等级达到IP14，既可以阻挡直径大于1mm的固体异物进入壳体内部，也能承受各个方向的飞溅水滴冲击，不会因为溅水导致内部绝缘失效。

在设备选型与三维建模适配过程中，需要重点关注设备的安装边界尺寸：顶部挂装孔的中心距、挂装孔与设备本体的相对位置、设备本体的长宽高尺寸、侧面接线区域的操作空间预留、底部进线的线缆弯曲半径预留，这些尺寸参数直接决定了现场安装支架的制作、配电盘内的排布空间预留、线缆走向的规划是否合理。如果是在户外安装，还需要在设备上方预留适当的遮挡空间，虽然NEMA3R外壳可以承受雨水飞溅，但长期直接被暴雨冲刷仍会加速外壳密封结构的老化，预留遮挡可以进一步延长设备的使用寿命。这类全封装隔离变压器因为没有外露的带电部件，日常运行过程中不需要做内部清理维护，只需要定期检查外壳接地是否可靠、进线接头是否有松动发热即可，运维工作量远低于开放式结构的变压器，非常适合无人值守的户外配电点、对运维成本控制要求高的厂区场景使用。在为敏感设备做供电配套时，这类隔离变压器可以有效抑制电网侧的浪涌、谐波传导干扰，给后端设备提供更稳定纯净的供电输出，避免因为供电质量问题导致的设备故障、数据丢失等问题，是精密设备供电回路中非常关键的配电组件。
