1kVA全密封单相隔离变压装置结构设计

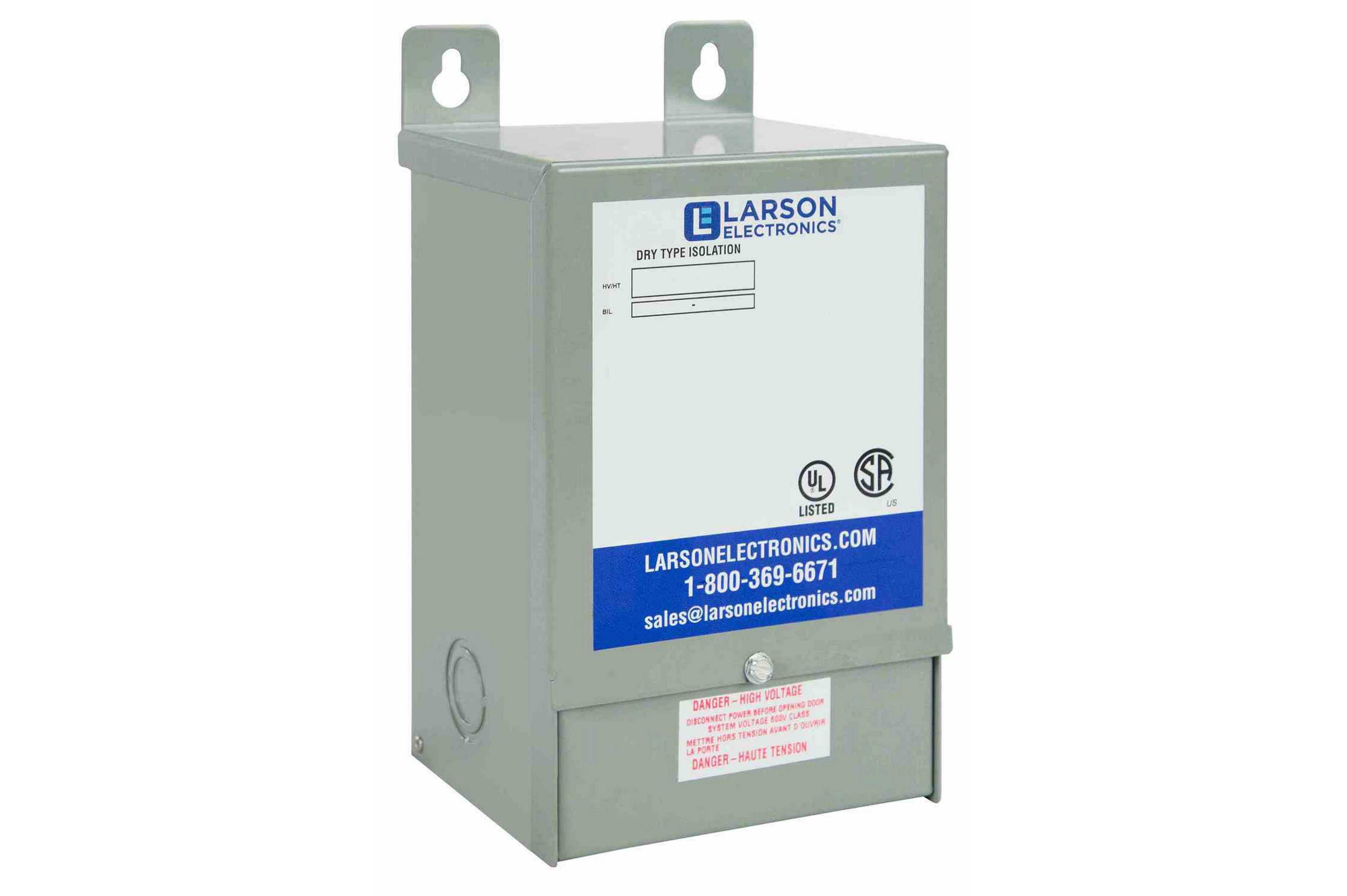

本次呈现的是一款额定容量1kVA的单相全密封灌封式隔离变压器结构，适配120V一次侧输入、240V二次侧输出的配电场景，外壳防护等级满足NEMA 3R要求，可同时覆盖室内与室外的安装使用需求。从实际工程应用场景来看，这类隔离变压器常部署在对供电稳定性、防触电要求较高的点位，比如实验室精密仪器供电回路、医疗检测设备前端配电、计算机机房敏感负载进线端，也可用于普通工业场景里存在扬尘、短时淋水的户外壁挂或落地安装点位，解决不同电压等级负载的适配问题，同时通过一二次侧的电气隔离切断共模干扰传输路径，抑制电网侧的电噪声串入后端敏感设备，也能避免检修过程中误触带电体带来的触电风险。

从功能特性层面拆解，这款变压器采用全灌封结构设计，铁芯选用高导磁冷轧硅钢片叠压而成，叠片精度控制到位，能有效降低空载损耗与励磁电流，绕组采用耐温等级适配180℃绝缘系统的线材绕制，整体温升限值控制在115℃，长期满负载运行时绕组温度处于安全区间，不需要额外配置强制风冷结构，依靠外壳自然散热即可满足持续运行要求。全灌封的工艺设计一方面可以杜绝潮气、粉尘进入绕组与铁芯间隙，避免长期运行后绝缘性能下降，另一方面也能固定绕组与铁芯的相对位置，降低设备运行时的电磁振动噪音，同时在短路工况下可以辅助固定绕组，避免绕组受电动力冲击发生形变导致绝缘破损。外壳采用金属板材折弯焊接成型，表面做防腐喷涂处理，NEMA 3R的防护等级可以阻挡下落的雨水、外部飞溅的液体以及直径较大的固体异物进入壳体内部，适配室外壁挂、墙面明装、落地支架安装等多种部署方式。

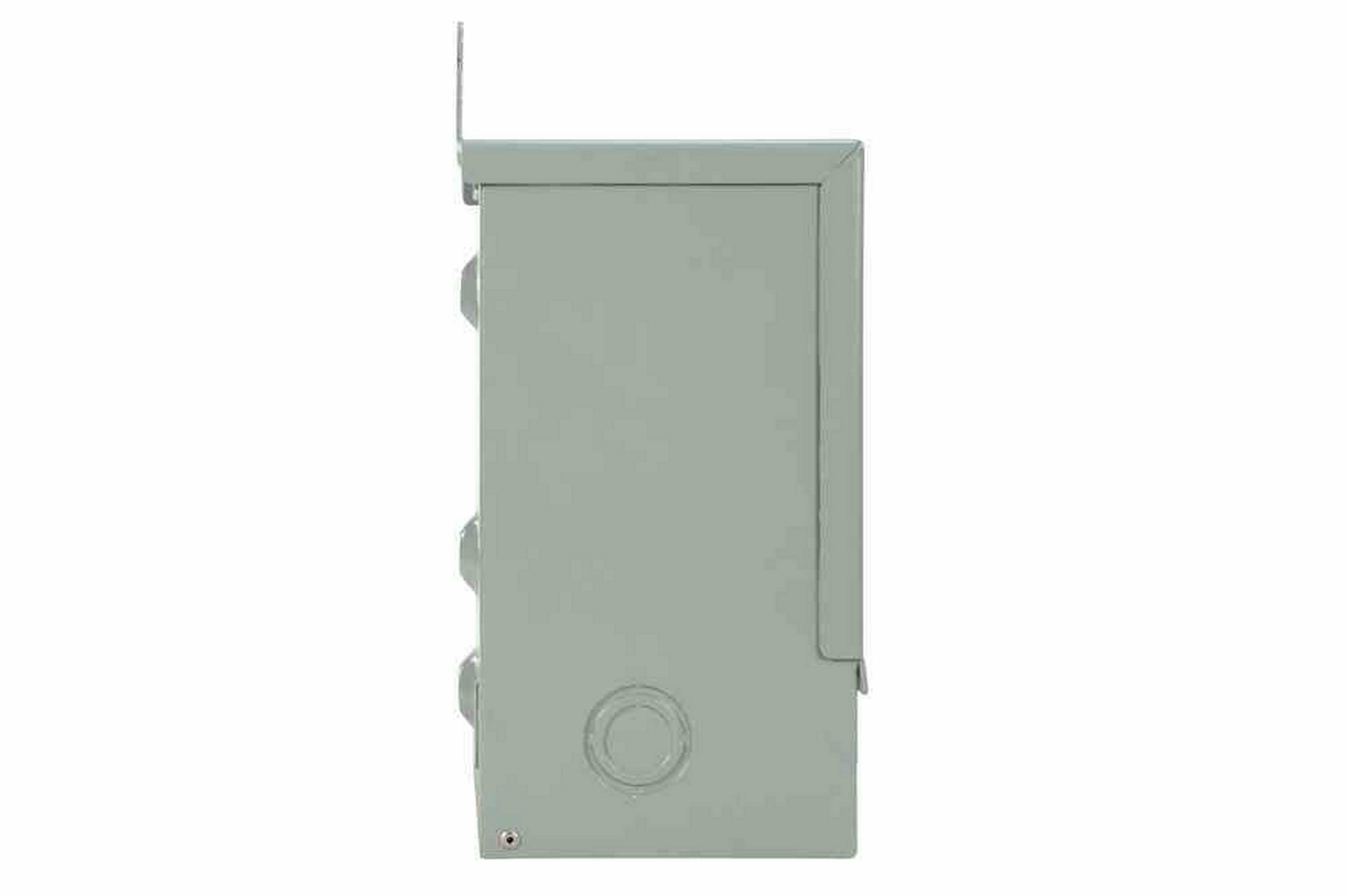

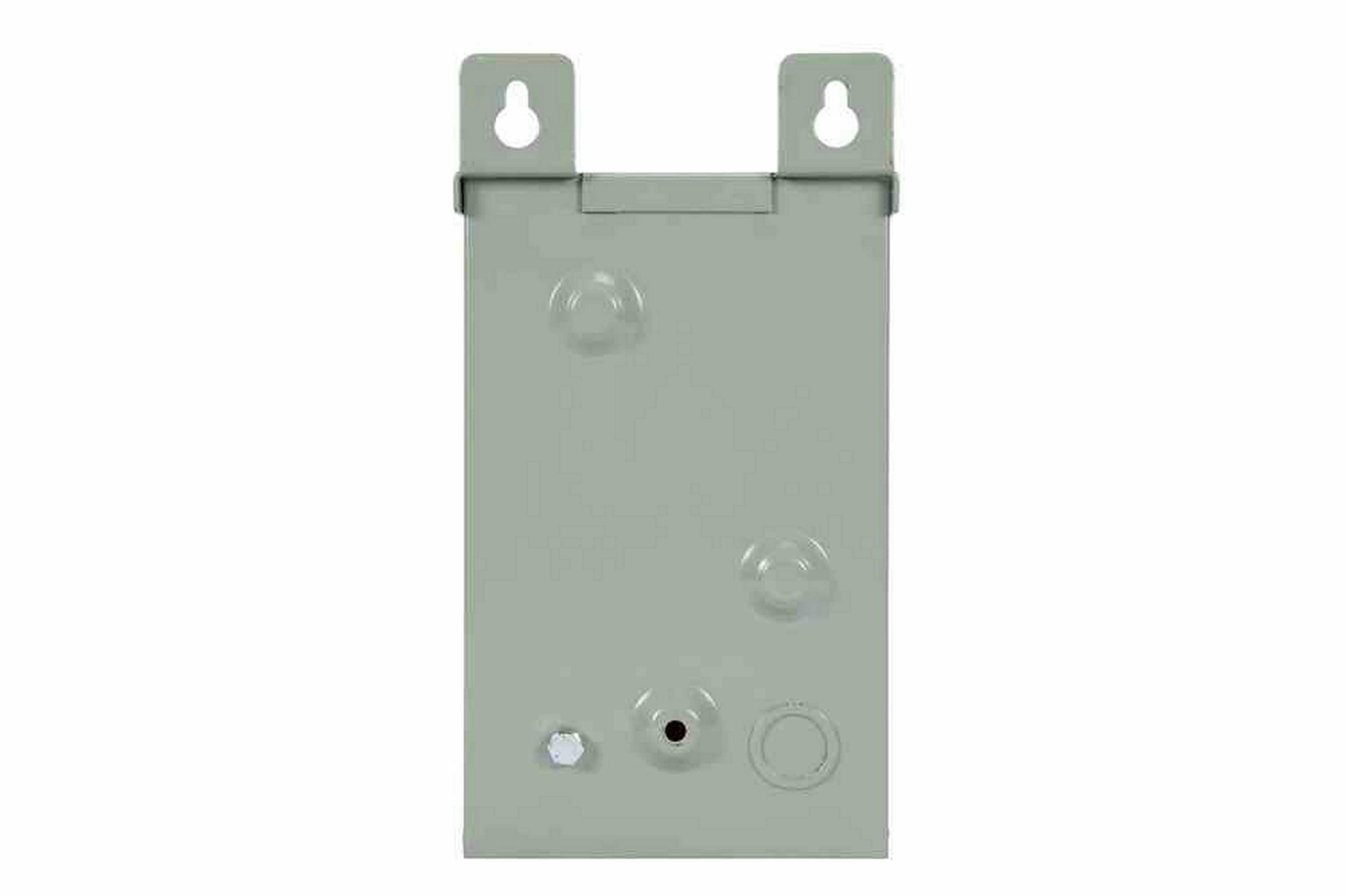

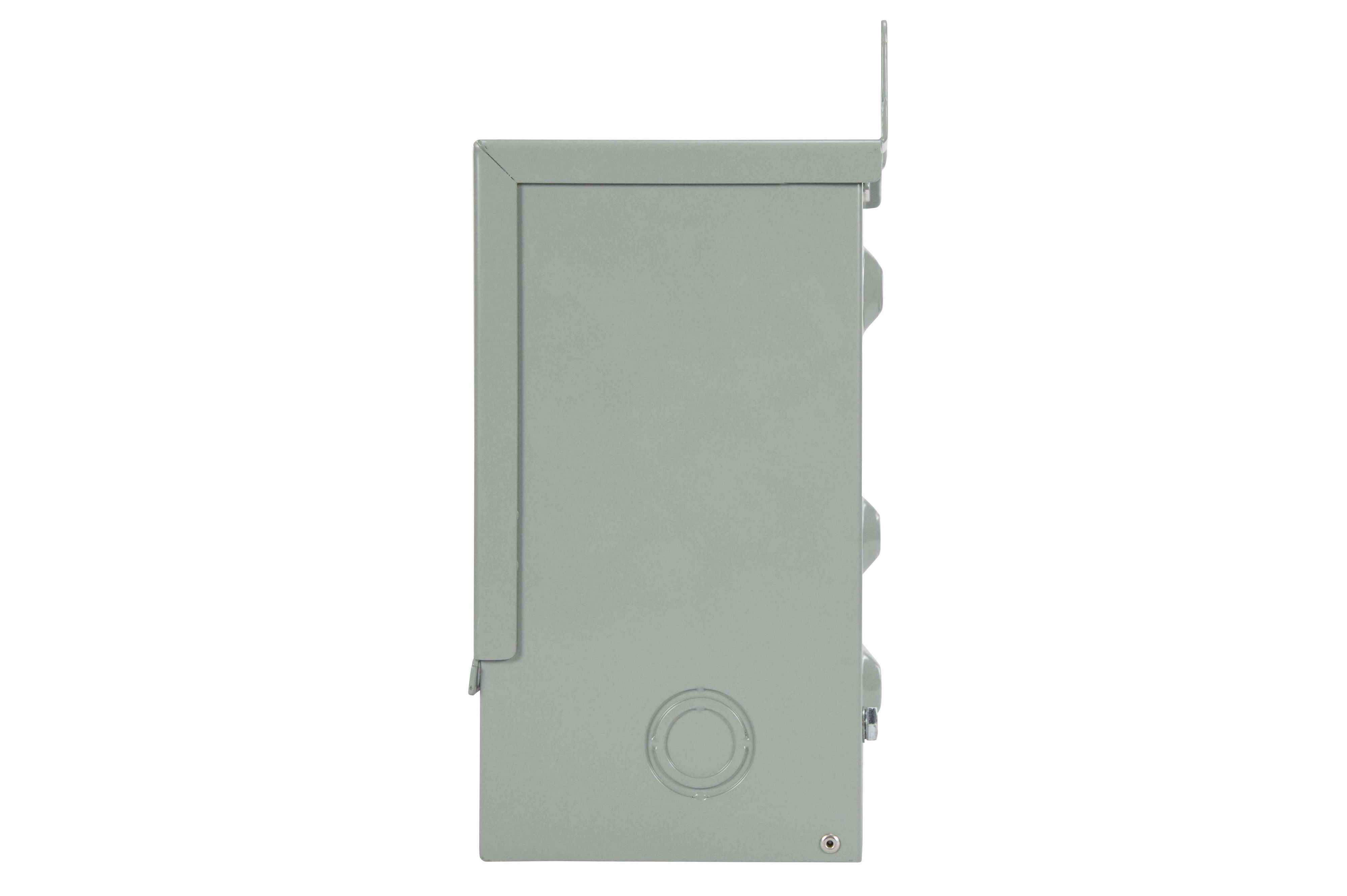

从设计思路与安装边界来看，这款变压器顶部预留了两个带安装孔的挂耳，挂耳的开孔尺寸与孔距适配常规的膨胀螺栓安装规格，既可以直接通过挂耳固定在墙面或安装支架上，也可以放置在水平台面上依靠底部支撑平稳放置，壳体侧面预留了接地端子，安装时需要可靠接入接地网，保障故障状态下的外壳电位安全。壳体正面预留了清晰的标识区域，标注了一二次侧接线的电压等级、相数、额定参数，接线腔位于壳体下部，采用密封盖板封装，接线完成后可以锁紧盖板保证防护等级，进出线孔采用密封接头适配不同外径的电缆，避免线缆引入处出现密封缺口。整体外形结构紧凑，没有突出的易磕碰结构，壳体边角做了圆弧过渡处理，安装维护时不容易划伤操作人员，整体重量控制在单人可搬运的区间，不需要额外配置起重设备即可完成现场安装作业。

在结构建模过程中，需要重点关注几个核心尺寸的匹配：一是顶部挂耳的安装孔位同轴度，避免现场安装时出现孔位错位无法固定的问题；二是灌封腔体的内部净空尺寸，要给绕组、铁芯预留足够的灌封胶填充间隙，保证灌封层厚度均匀，避免局部出现灌封缺口导致防护失效；三是接线腔的内部操作空间，要预留足够的接线操作余量，方便现场施工时完成线缆压接、端子固定的操作，不会因为空间局促导致接线虚接或者绝缘距离不足；四是外壳的散热筋（若有）或者壳体壁厚的匹配，要保证满负载运行时的热量可以顺利传导到外壳表面散出，避免内部热量累积加速绝缘老化。这类隔离变压器在选型建模时，还需要注意一二次侧的接线端子间距，满足不同电压等级的电气间隙要求，120V与240V侧的端子之间要设置足够的绝缘隔离挡板，避免接线过程中出现误碰短接的风险，接地端子的位置要靠近接线腔入口，方便接地线的连接与检查，同时接地端子的导通电阻要满足规范要求，保证故障电流可以顺利导入接地网。
