75kVA三相NEMA3R外壳配电变压器结构

做工业厂区配电设计快十年，经手的三相配电变压器模型不下二十套，这套75kVA容量的三角-星型接线变压器结构，是针对北美NEMA3R防护等级场景做的全细节还原，建模时特意把现场安装、运维会碰到的所有边界条件都做了进去，不是那种只做个外壳的示意模型。

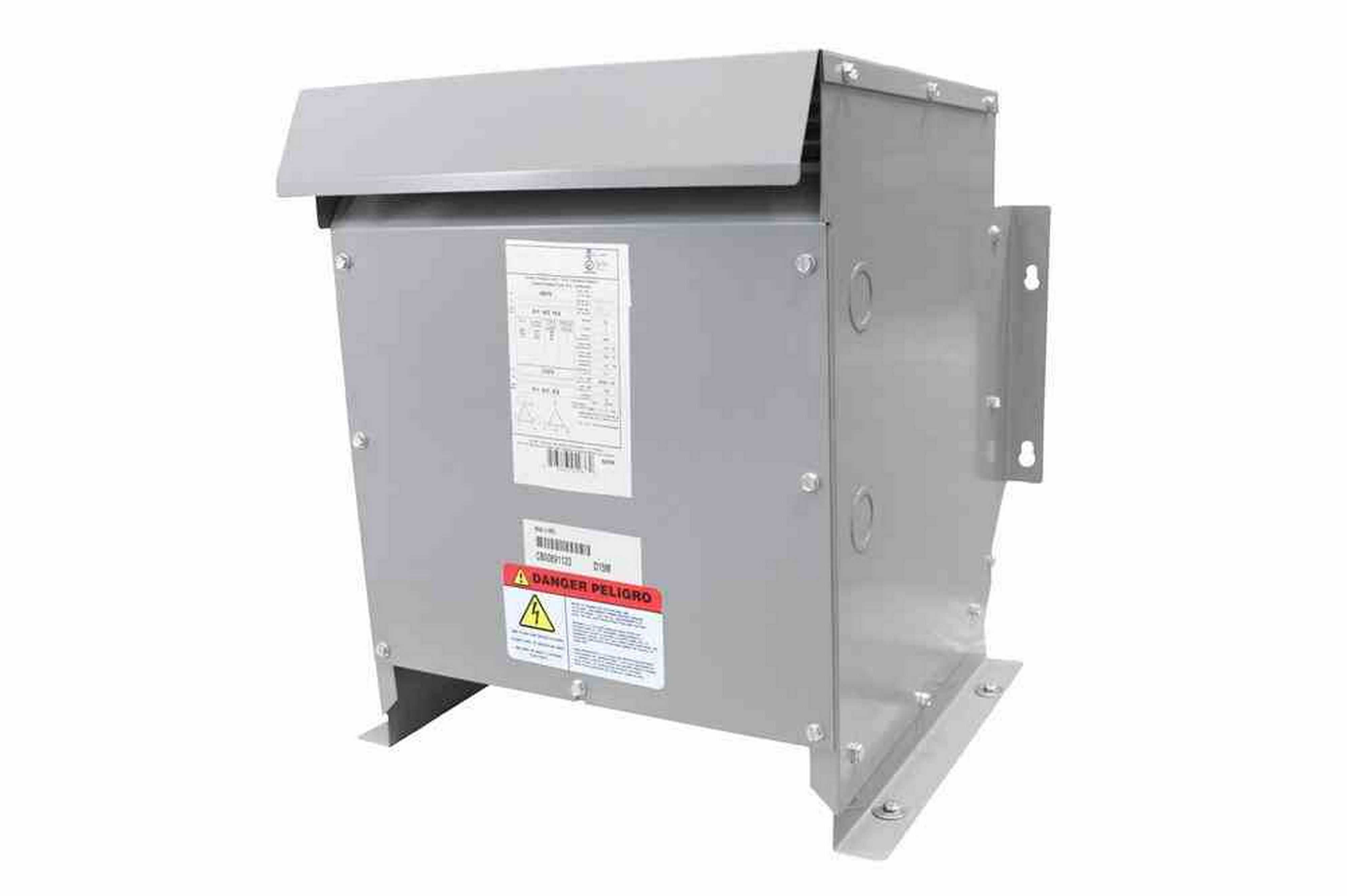

先讲实际应用场景，这类变压器最常出现在北美地区的工业厂房户外配电点、数据中心边缘供电节点、医疗设备配套供电回路里，NEMA3R的外壳防护要求，决定了它既可以落地装在厂区室外的设备基础上，也能挂墙装在建筑外墙的支架上，要能挡雨水淋溅、防直径12mm以上的固体异物进入，同时外壳做了通风散热结构，不会因为户外暴晒导致内部温升超标。我之前做加拿大一个汽车零部件厂区的配电改造时，选的就是同参数的设备，当时现场因为厂房外墙离消防通道只有1.2米，安装边界卡得特别死，所以建模时特意把所有安装孔位、外凸部件的尺寸都做了精准还原，底座的安装孔距、侧面壁挂支架的固定孔位、顶部出风檐的外伸长度，全是按实际产品的安装尺寸来的，不会出现模型导进去和现场管线、基础干涉的问题。

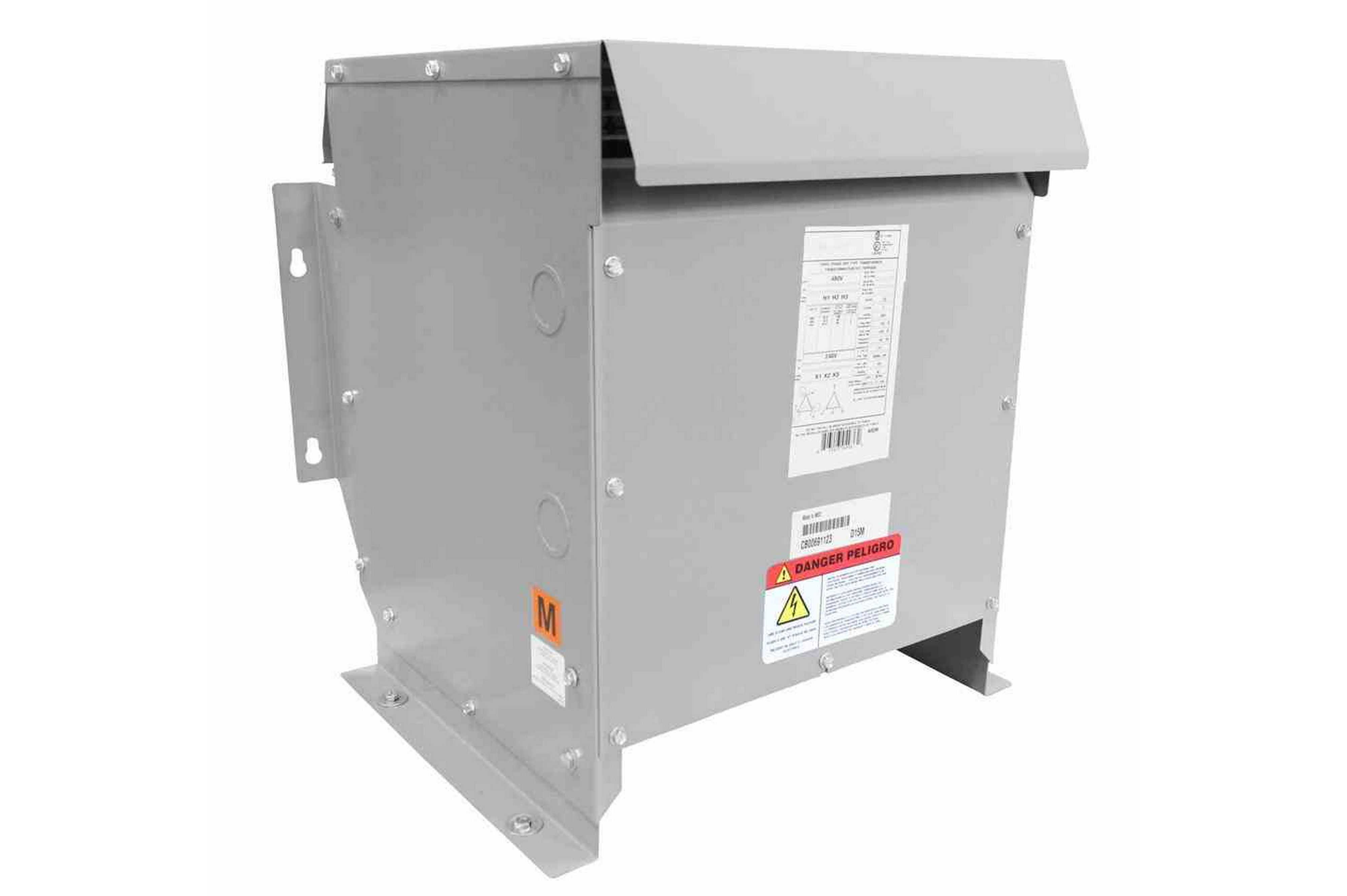

从功能特性来说，这款变压器是一次侧480V三角洲接线、二次侧400Y/231V星型带中性线的配置，额定容量75kVA，适配50Hz的供电回路，核心的磁芯采用非老化冷轧硅钢片叠压结构，绕组是精密铝制绕制，做了220级绝缘、150℃温升的设计，能在满负载工况下长期稳定运行。建模时我把内部的绕组排布、磁芯固定结构、接线端子排的位置都做了分层处理，外壳上的警示标识、参数铭牌、接地端子的位置也完全和实物对齐，甚至侧面的吊装孔、底部的进线敲落孔都做了可编辑的特征，做布线设计时可以直接在模型上开洞走管线，不用再二次测绘。

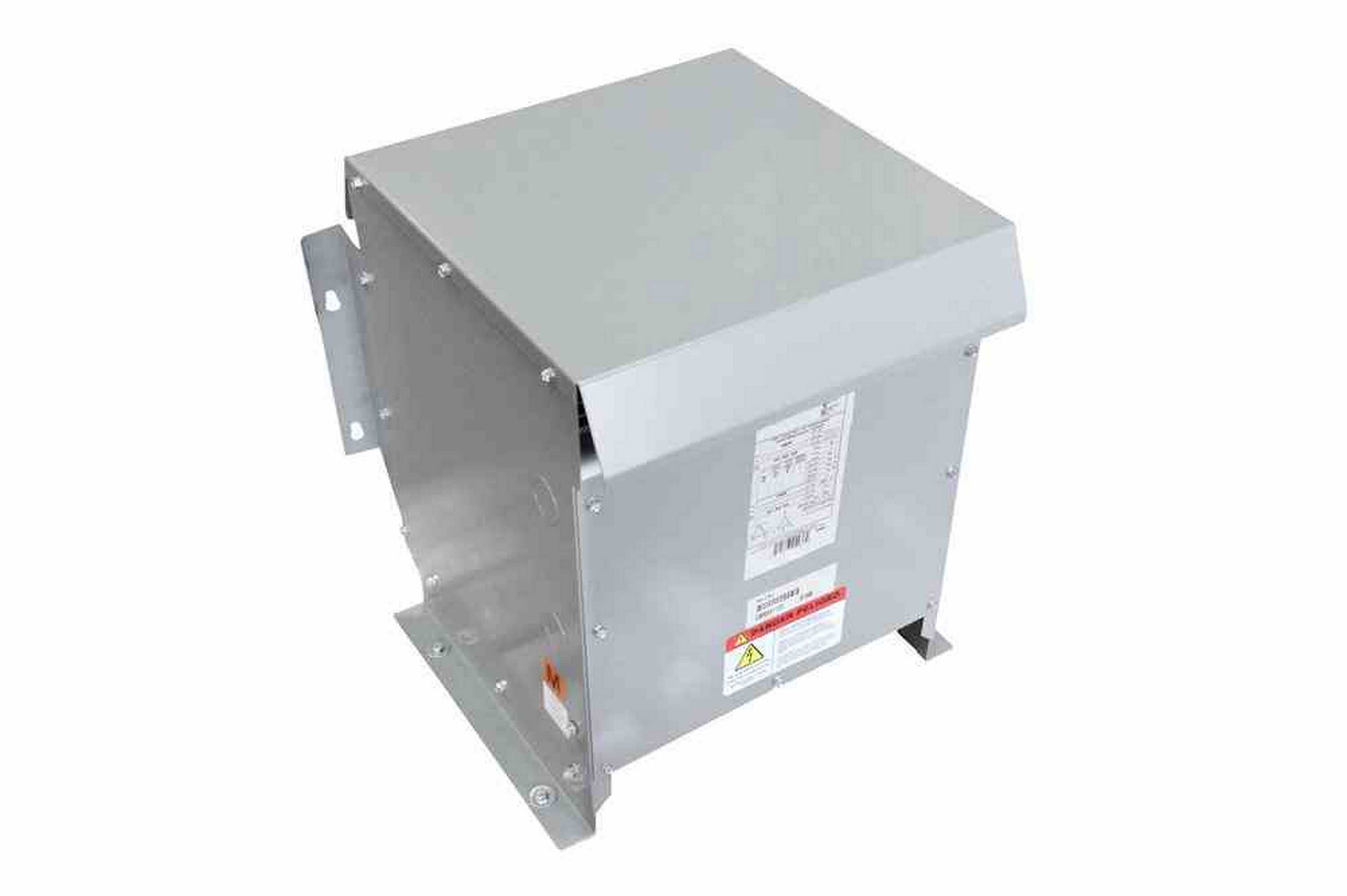

设计思路上，这款设备的外壳做了带斜度的顶部出风檐，既可以引导雨水顺着檐边流走，不会积在顶部渗入壳体，又能让内部热空气顺着顶部的通风栅自然排出，形成自下而上的散热风道，不需要额外加强制散热风扇，降低了后期运维的故障点。外壳的拼接处全做了翻边防水结构，固定螺丝的位置都在壳体外侧的防水凸台上，不会因为螺丝孔渗水影响内部绝缘。侧面预留的两个圆形敲落孔，是用来走一次侧、二次侧的进出线电缆，孔位的高度刚好匹配现场桥架的常规安装高度，不用额外做弯头转接。壁挂安装的支架是和壳体底座一体化焊接的结构，承重冗余做了3倍以上，就算满负载加上壳体自重，挂墙长期运行也不会出现支架变形的问题。

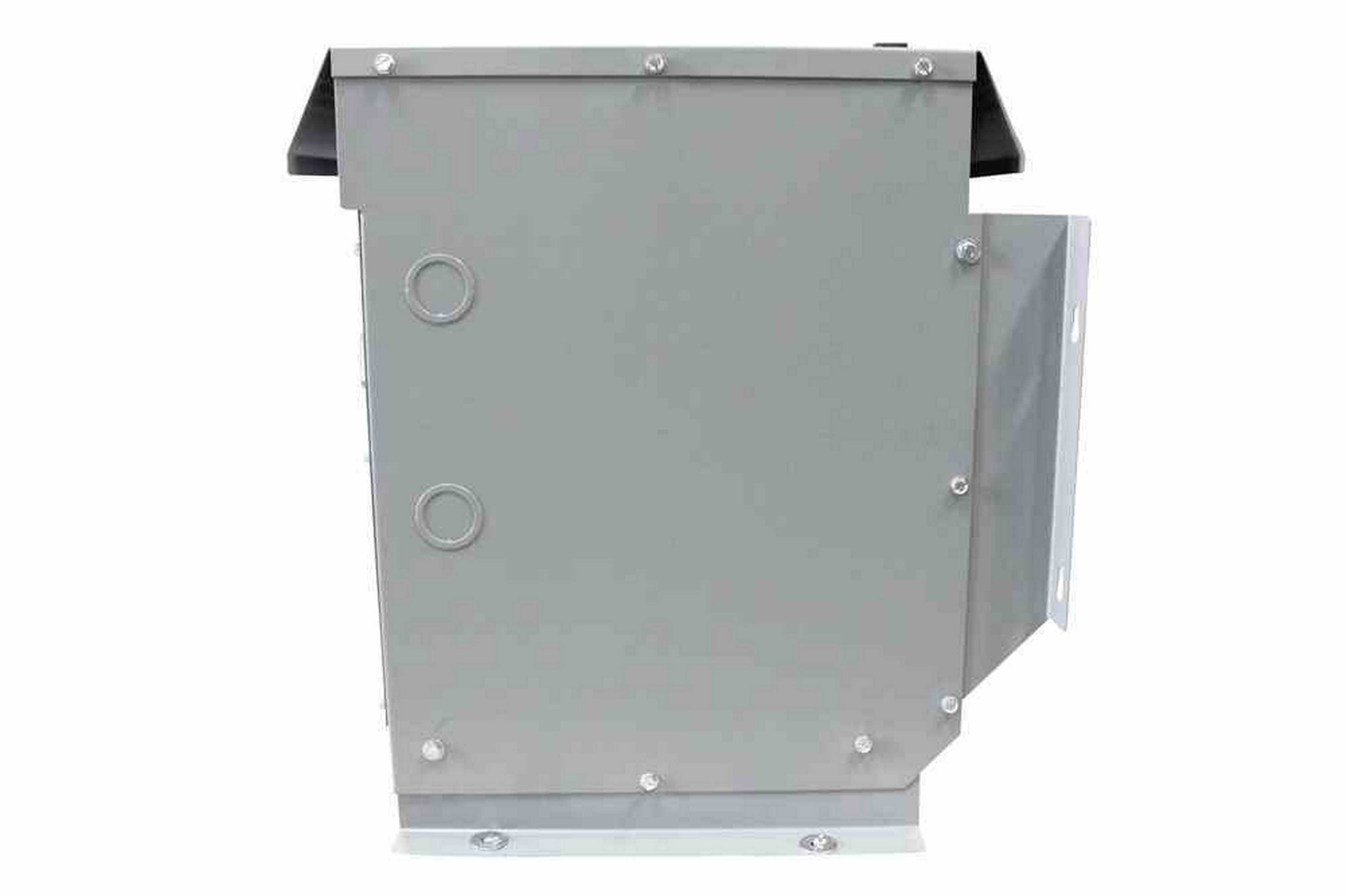

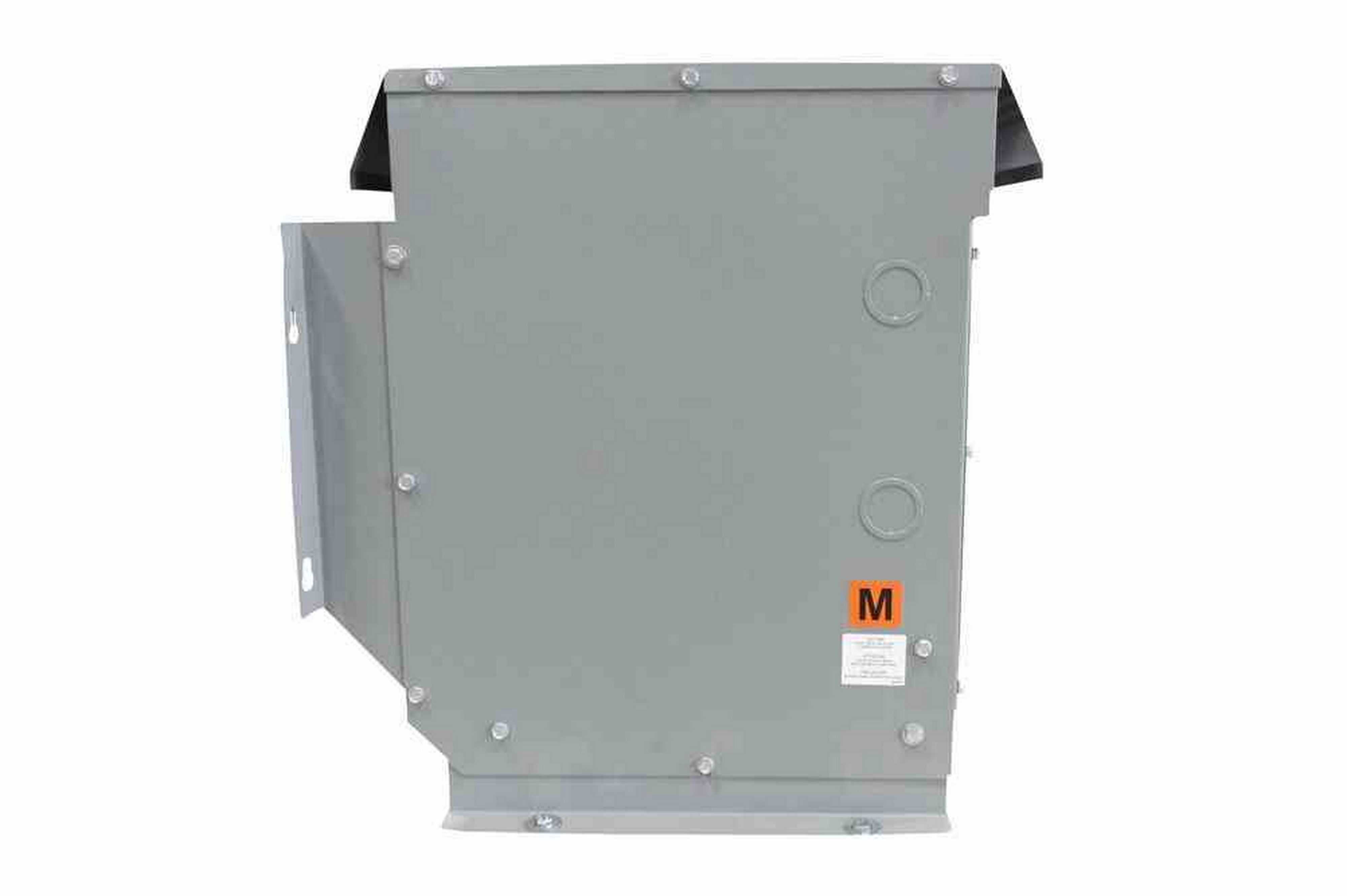

再讲安装边界的细节，落地安装时，底座的四个安装脚是带长圆孔的设计，允许基础预埋螺栓有±5mm的位置偏差，现场施工时不用反复调整基础位置；脚的高度离地面有100mm的间隙，既可以防止地面积水漫进壳体底部的进线孔，也方便施工人员伸手进去接底部的电缆。壁挂安装时，支架的两个挂孔是上窄下宽的钥匙孔形状，现场安装时可以先把膨胀螺栓固定在墙面上，再把设备挂上去微调位置，最后拧紧固定螺母，比全通孔的安装结构省一半的现场安装时间。外壳侧面的接地端子离安装基准面的高度是200mm，刚好符合北美电气规范里接地端子的安装高度要求，现场做接地跨接时不用额外做转接排。

做这类配电设备的三维模型，最容易忽略的就是运维空间的预留，我在建模时特意把侧面开门的检修空间、接线端子的操作空间都做了参考标注，比如正面的接线室门打开后需要预留至少300mm的操作空间，才能方便运维人员接电缆、紧固端子；顶部的通风栅上方不能有管线遮挡，否则会影响散热效率，导致内部温升超标触发保护。绕组部分的模型做了分层的颜色区分，一次侧绕组、二次侧绕组、绝缘层、固定骨架都分了不同的图层，做电磁仿真、温升仿真时可以直接赋予对应的材料属性，不用再重新拆分零件。外壳的板材厚度是2mm的冷轧钢板，表面做了户外粉末喷涂，建模时把板材的折弯圆角、焊接止口都做了还原，拿去做钣金加工的话可以直接导出展开图，不用再二次修正结构。

这类带NEMA3R防护的配电变压器，和普通室内变压器最大的区别就是外壳的防护设计，很多新手建模时会把外壳做成全密封结构，忘了留通风散热的栅格，或者把通风栅开在侧面容易被雨水淋到的位置，实际使用时就会出现进水短路或者散热不良的问题。我在做这个模型时，特意对照了NEMA250标准里对3R外壳的要求，通风栅的开孔角度是向下倾斜45度，雨水淋上去的时候会顺着倾斜的栅格片流到外面，不会溅到壳体内部；栅格的缝隙宽度是6mm，既满足通风量的要求，又能防止手指或者直径12mm以上的异物碰到内部带电部件，完全符合安全规范的要求。

另外，模型里还还原了变压器上的温度传感器安装位、吊环安装孔，设备进场吊装时可以直接把吊环拧在顶部的预制螺孔里，不用临时焊接吊点，避免焊接高温破坏外壳的喷涂层和内部的绝缘结构。底部的进线孔做了橡胶密封圈的安装槽，现场穿完电缆后可以把密封圈套在电缆上卡进槽里，既可以固定电缆，又能防止虫子、灰尘从进线孔进到壳体内部。整个模型的装配约束全是按实际装配顺序做的，从内部磁芯绕组的固定，到外壳侧板的拼接，再到外部支架、铭牌的安装，拆解顺序完全和实际生产装配流程一致，做生产工艺模拟、装配培训的时候可以直接用，不用重新调整装配层级。
