75kVA三相DOE隔离变压器结构设计

这款75kVA三相隔离变压器的结构设计，首先围绕工业现场的复杂工况展开，适配室内外多场景的配电需求，可将480V三角接法的工业电网电压转换为400Y/231Y型带中性线的三相交流输出，为数控加工设备、精密检测仪器、医疗实验设备、工业加热装置等对供电稳定性要求较高的负载提供纯净、隔离的供电回路。从实际应用场景来看，这类变压器常部署在车间配电支路末端、户外临时作业站点、实验室独立供电回路中，既可以解决不同电压等级设备的供电匹配问题，也能通过一二次侧的电气隔离，抑制电网侧的传导噪声、浪涌冲击，避免不同设备之间的接地环流干扰，同时为操作人员提供防触电的绝缘防护，降低带电检修、设备误碰时的触电风险。

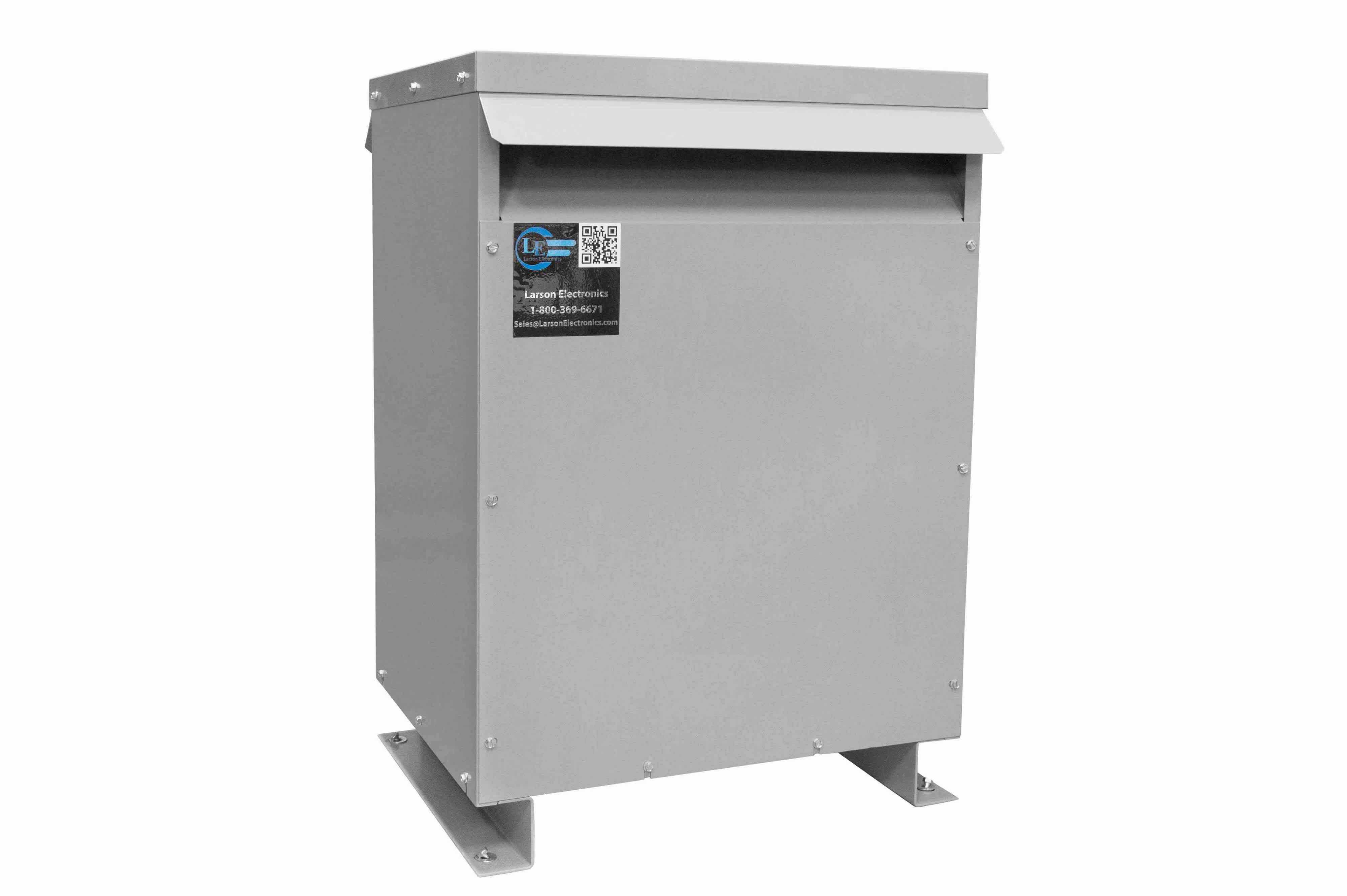

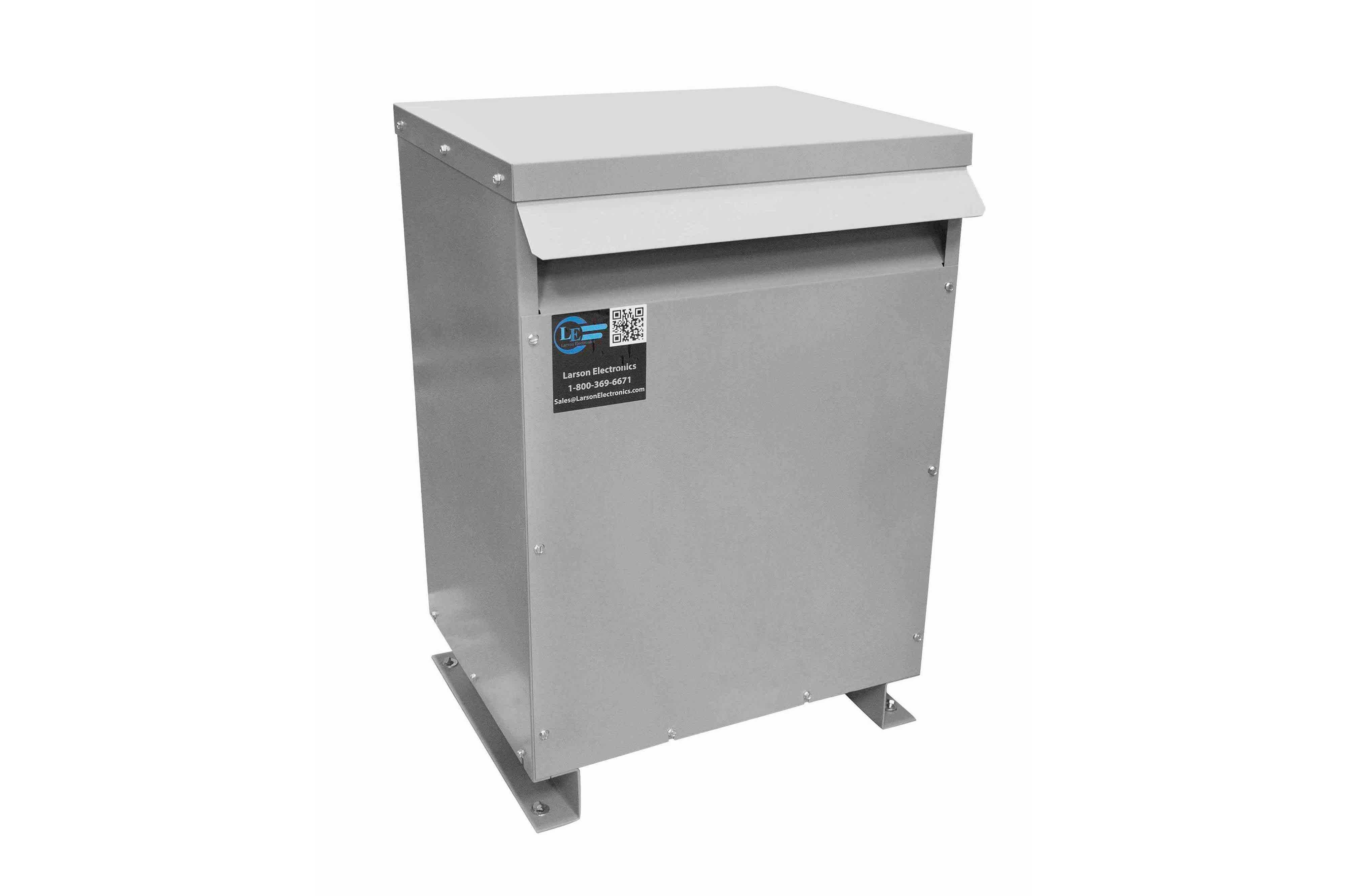

在功能特性的设计上，这款变压器采用N3R级户外外壳结构，外壳选用耐候性冷轧钢板加工成型，表面做防腐喷涂处理，顶部带有外伸的防雨檐结构，可阻挡雨水直接淋洒到箱体接缝与接线部位，满足室外露天安装的防雨、防尘要求，同时外壳结构做了加强筋设计，可抵御常规户外安装场景下的外力磕碰、风沙侵蚀。铁芯部分采用高导磁低损耗的冷轧硅钢片叠压而成，叠片接缝做了错位密合处理，铁芯表面涂覆绝缘防锈涂层，既可以降低空载运行时的铁损与励磁噪声，也能避免长期运行后铁芯锈蚀导致的性能衰减；绕组采用精密裁切的铝质导线绕制，绕制过程中严格控制层间绝缘与绕组公差，去除绕组边缘的毛刺凸起，避免尖端放电带来的绝缘隐患，同时绕组做了浸漆固化处理，提升机械强度与散热性能，可在短路工况下承受轴向电动力的冲击，避免绕组变形损坏。绝缘系统按照220℃最高耐温等级设计，正常运行时绕组温升控制在150℃以内，预留了充足的热裕度，即使在夏季高温环境、满负载连续运行的工况下，也不会出现绝缘快速老化的问题，有效延长设备使用寿命。

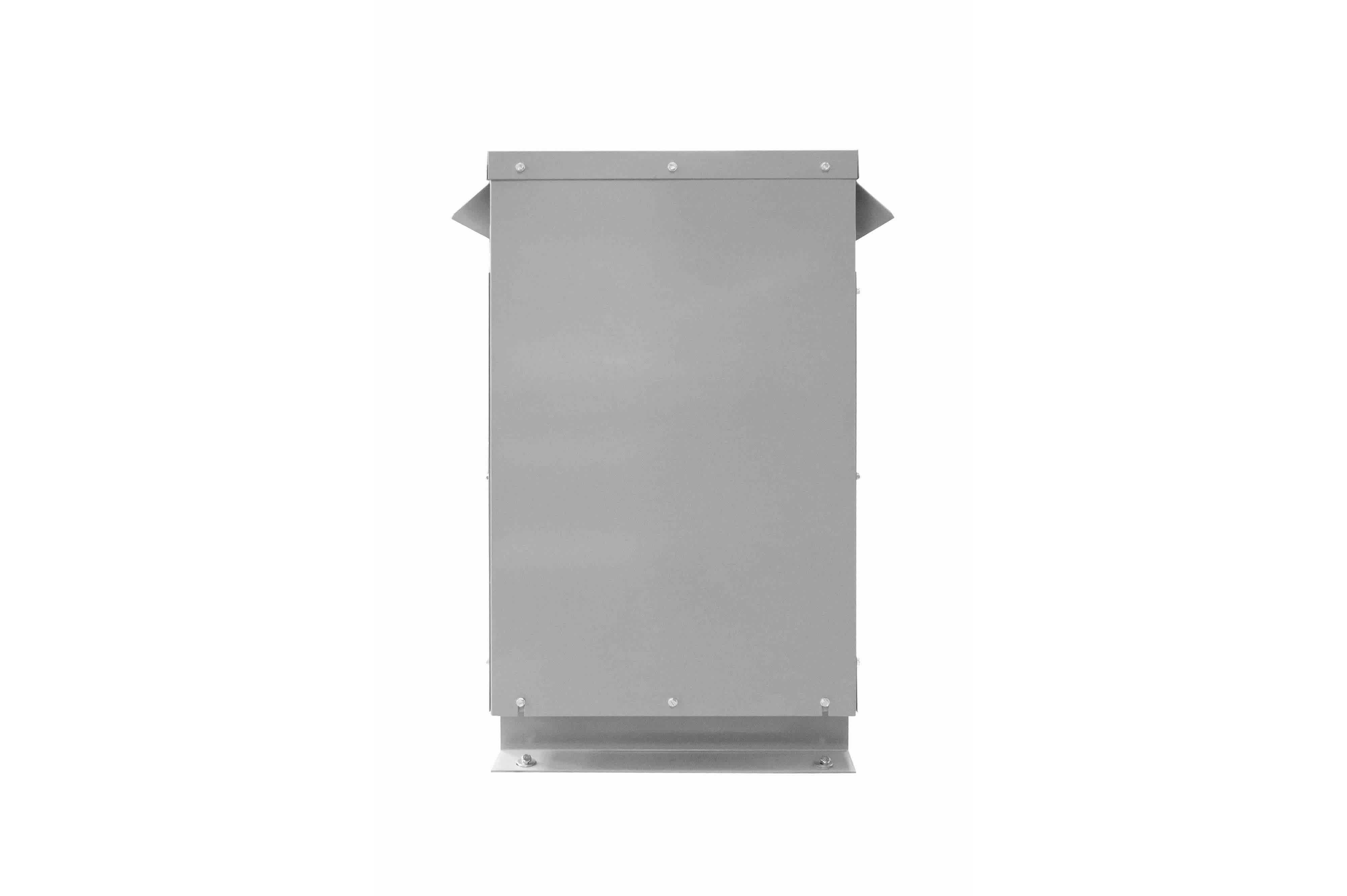

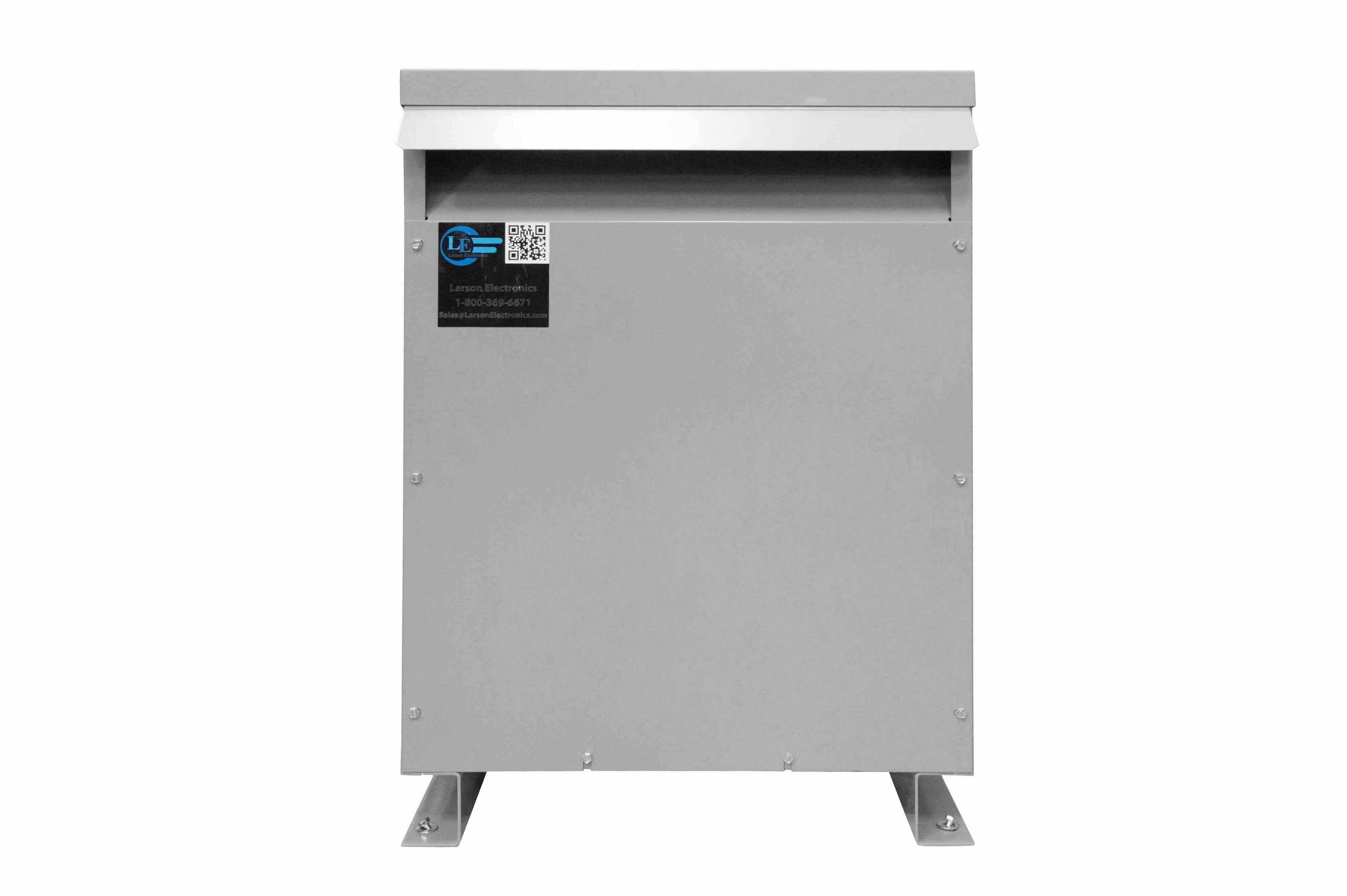

从安装边界与外形结构来看，这款变压器采用落地式安装设计，底部带有一体式冲压成型的安装支脚，支脚上预留了标准规格的地脚安装孔，可直接通过膨胀螺栓固定在水泥地面、设备平台上，也可根据现场需求选配壁挂安装支架，实现墙面、设备侧壁的固定安装，无需额外定制复杂的安装底座。箱体侧面预留了敲落式接线孔，可适配不同规格的电缆穿管接入，接线端子排做了清晰的相序标识，一二次侧接线区域设置了独立的防护挡板，避免接线时误碰带电部位。箱体整体采用方正的立式结构，在保证内部铁芯、绕组有足够散热空间的前提下，尽可能压缩外形尺寸，减少安装占地面积，通风结构采用底部进风、顶部自然出风的风道设计，无需额外配置强制散热风机，依靠空气自然对流即可带走运行产生的热量，既降低了运行时的风机噪声，也减少了后期风机维护更换的工作量，降低设备全生命周期的使用成本。

在设计思路上，这款变压器严格遵循DOE能效标准要求，通过优化铁芯磁路结构、降低绕组直流电阻、优化散热风道等方式，提升设备运行效率，减少空载与负载状态下的电能损耗，长期运行下可显著降低配电支路的线损成本。同时结构设计充分考虑现场安装与维护的便利性，箱体侧板采用可拆卸式螺栓固定结构，后期检修时只需拆下对应侧的侧板即可接触到内部绕组与接线端子，无需整体拆解箱体；所有外露的紧固件均采用不锈钢材质，避免户外长期使用后锈蚀导致的拆卸困难。针对工业现场可能出现的电压波动、短时过载工况，绕组与绝缘结构都做了对应的裕度设计，可承受短时间的过载冲击而不触发绝缘损坏，适配工业现场负载启停时的短时电流波动特性，为后端敏感设备提供稳定可靠的供电保障。
