30kVA三相隔离变压器NEMA3R防护结构

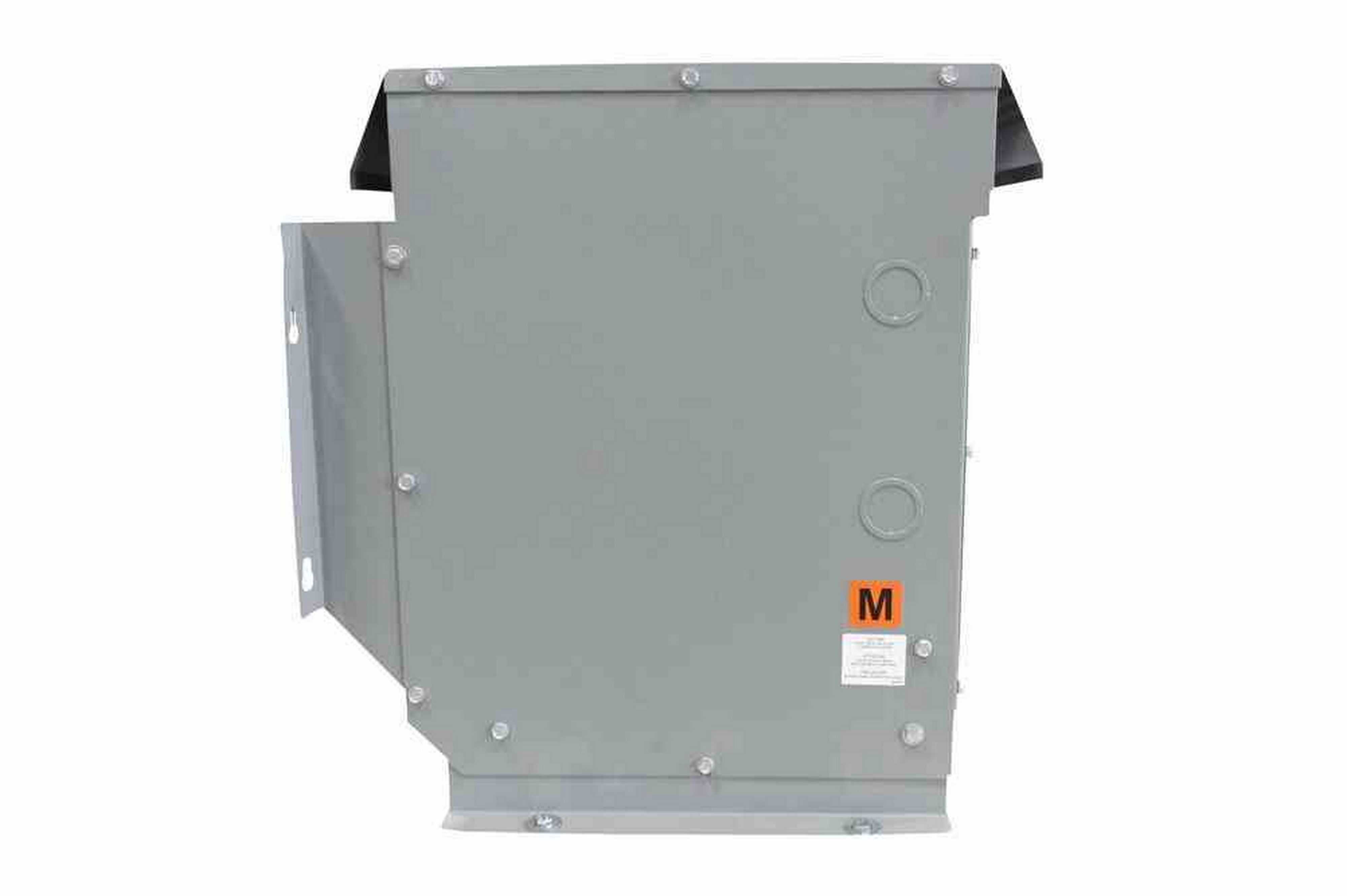

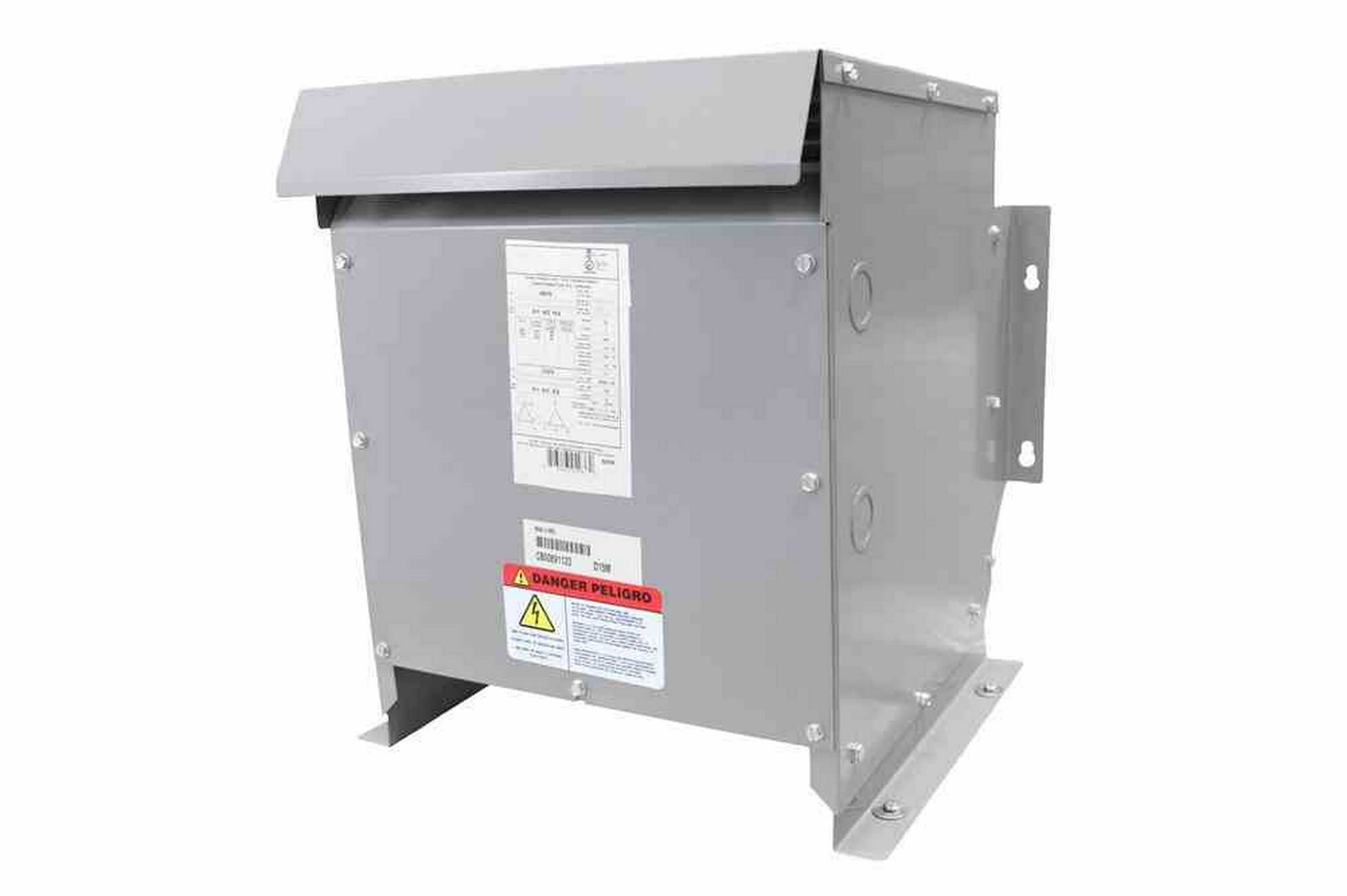

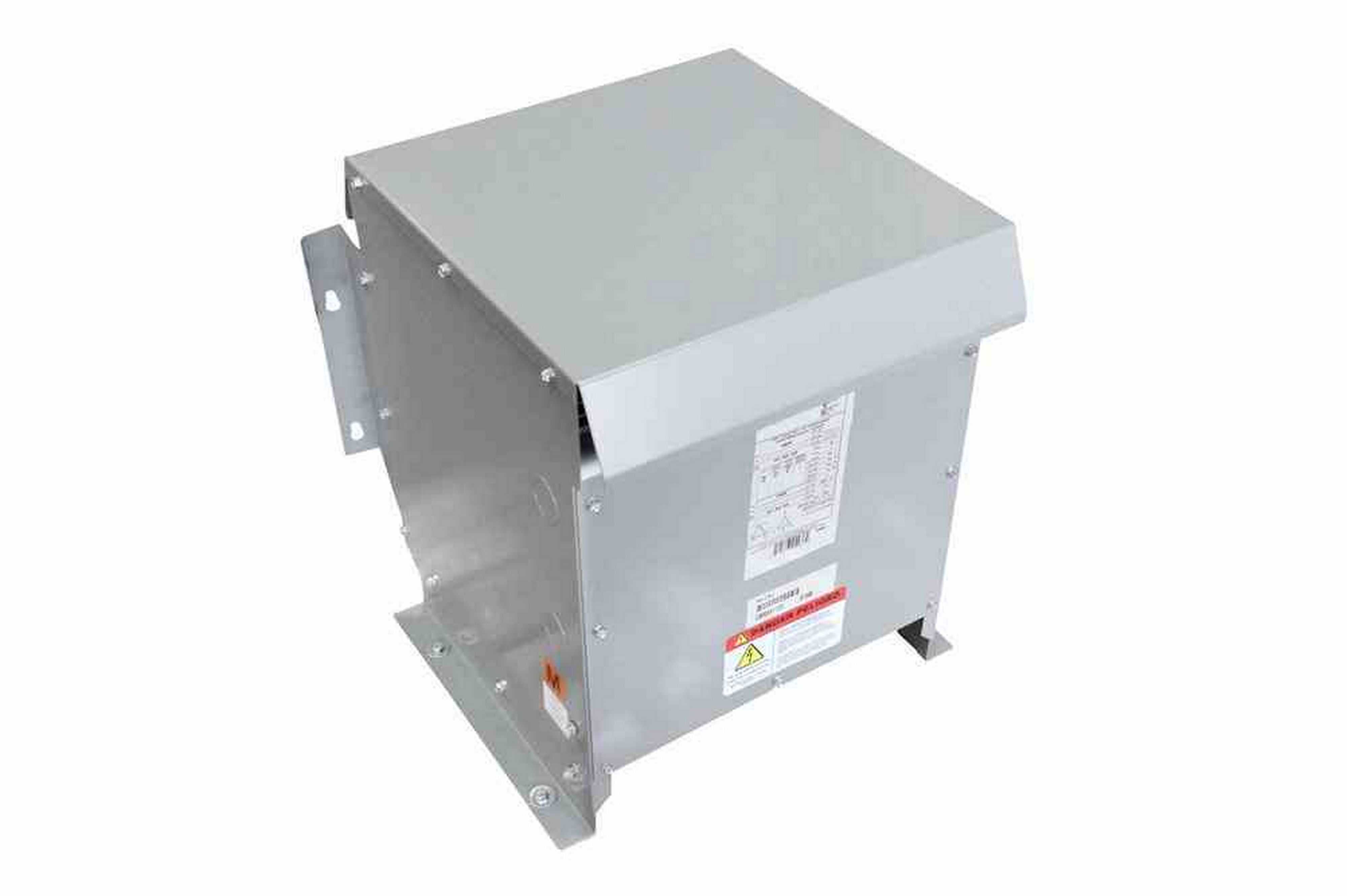

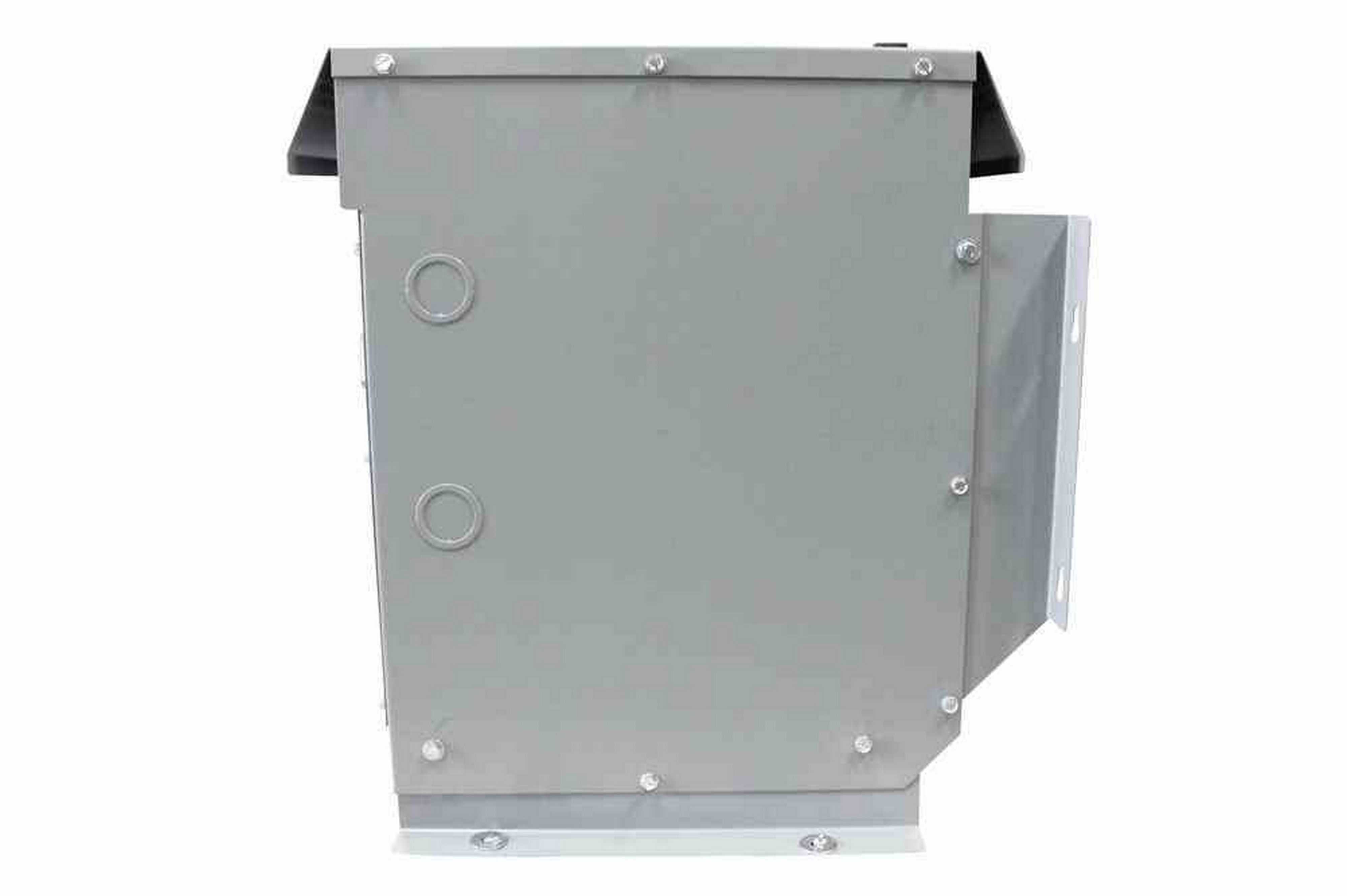

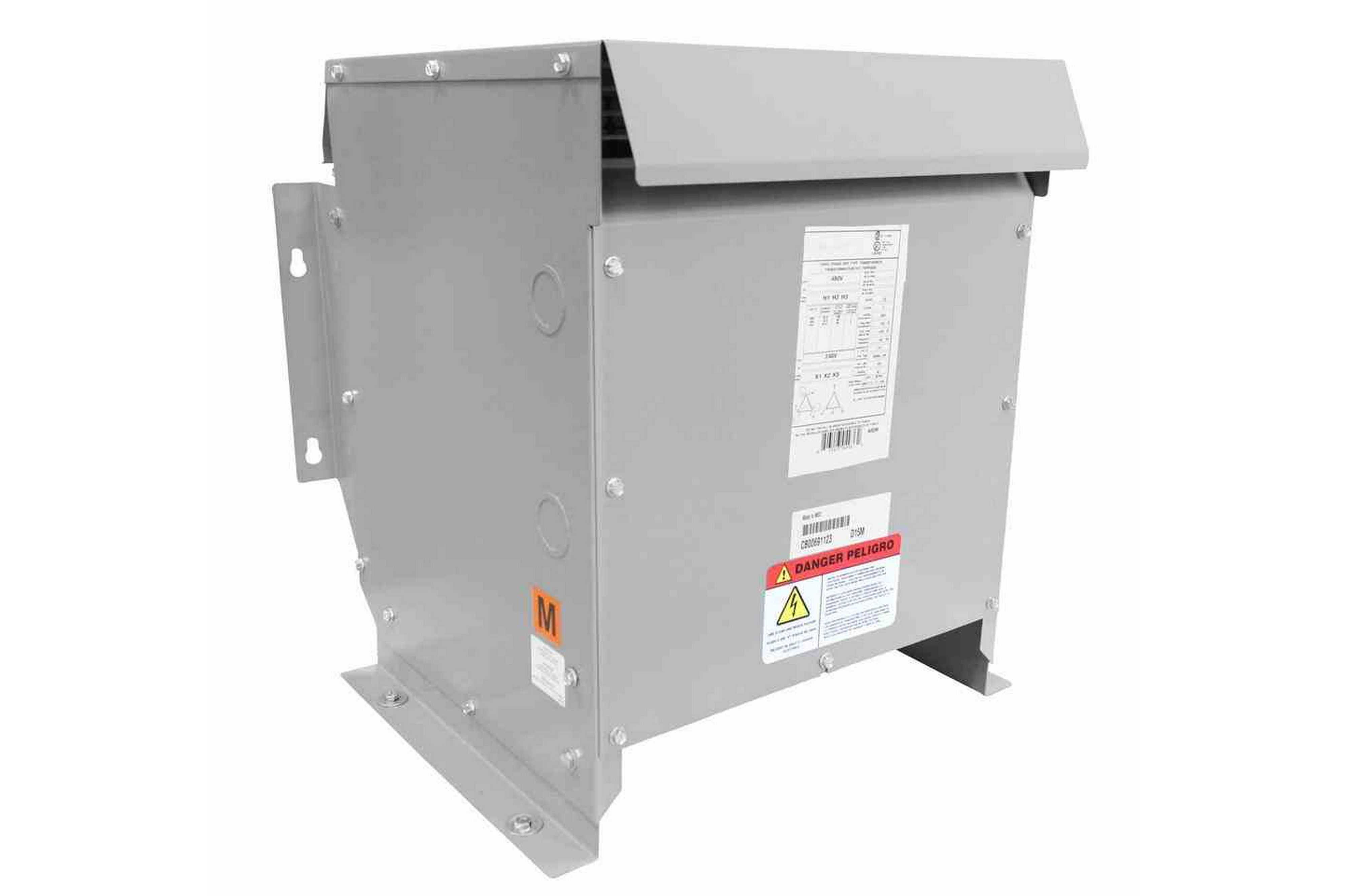

这款三相隔离变压器的结构设计，完全围绕工业现场复杂配电场景的实际需求展开，一次侧采用三角形接线适配480V工业进线电压，二次侧为Y-N接线输出208Y/120V电压，可同时为三相动力负载与单相控制、照明回路供电，额定容量30kVA，能覆盖中小规模工业工位、户外临时配电点、商用建筑配套机电区的供电隔离与电压转换需求。从结构设计逻辑来看，外壳采用NEMA3R防护等级的钣金折弯成型结构，整体为立式落地安装形态，顶部带有外伸的防雨檐结构，可阻挡垂直下落的雨水与扬尘进入设备内部，既可以安装在室内配电间的槽钢基础上，也可直接固定在户外设备平台、厂区外墙的安装支架上，无需额外加装防雨外罩，适配室内外双场景的安装需求。外壳侧板预留了多组敲落孔位，对应不同方向的进线、出线走线需求，现场施工时可根据线缆走向选择对应位置开孔，无需额外切割钣金，减少现场加工的工作量。底部带有一体化冲压成型的安装支脚，支脚上开有长圆形安装孔，可适配基础预埋螺栓的位置偏差，降低现场安装的对位难度，安装时设备底部与基础面预留有通风间隙，配合外壳侧面的自然通风散热孔，形成自下而上的自然通风散热通道，无需额外加装强制风冷风机，减少了后期运维的易损件更换需求。内部铁芯采用高导磁冷轧硅钢片叠压结构，叠片间做了绝缘处理降低空载损耗，绕组采用精密裁切的铜质导线绕制，绕组层间做了多层绝缘隔离，整体绝缘等级满足220℃耐热要求，正常运行时绕组温升控制在合理区间，可在-20℃到40℃的环境温度范围内长期稳定运行。绕组与铁芯整体做了浸渍固化处理，可抵御一定程度的振动与冲击，适配厂区内有设备振动的安装场景。从安装边界尺寸来看，设备整体宽度控制在600mm以内，深度在500mm以内，高度含顶部防雨檐约800mm，整体占地面积不足0.3平方米，对于空间紧凑的配电间、户外设备旁的狭小安装位有很好的适配性，安装时设备四周预留不小于100mm的散热间隙即可满足通风要求，无需预留过大的维护通道，正面的铭牌与警示标识位置对应人体站立视线高度，日常巡检时可直接查看设备参数与警示信息，无需攀爬或挪动设备。外壳的接地端子设置在侧面下部进线孔旁，现场接线时可就近连接接地线缆，符合配电施工的安全规范，外壳所有拼接缝处都做了折边防水处理，户外安装时不会出现雨水沿缝隙渗入内部的问题。作为隔离型变压器，其核心作用是将一次侧与二次侧的电气回路做物理隔离，阻断一次侧电网的谐波、浪涌干扰传导到二次侧负载端，可为精密加工设备、检测仪器、工控系统提供干净稳定的供电电源，同时也能避免二次侧回路的故障电流反串到主电网，降低配电系统的故障影响范围。在实际选型应用中，这类变压器常配套在进口工业设备的配电前端，适配不同国家设备的电压等级差异，也可用于老旧厂区配电系统改造，解决不同电压等级负载的共网供电问题，户外安装的特性也让其可直接用于港口、工地临时配电、户外充电桩集群的配电配套，无需额外建设配电房防护，降低项目的配套建设成本。建模过程中对外壳的钣金折弯圆角、安装孔位的位置度、散热孔的排布密度都做了1:1还原，甚至外壳上的警示标签位置、接地标识的位置都与实物完全对应，可直接用于配电系统的三维布局设计、安装干涉检查、施工方案模拟，结构设计人员可直接提取模型的安装孔位尺寸、外形边界参数，用于配套安装支架、配电柜体的设计，无需额外测绘实物。
