30kVA三相N3R外壳通风式隔离变压器

这款30kVA容量的三相隔离变压器，核心定位是工业场景下的电压转换与供电隔离，适配480V三角接法输入、208Y/120V星形带中性线输出的配电需求，N3R级外壳的设计直接覆盖室内外两类安装场景，不管是车间内部的生产线旁配电，还是户外露天的临时作业供电点，都能满足外壳防护的基础要求，不用额外搭建防雨防尘的外围护结构。从实际使用场景来看，这类变压器常被用在CNC加工设备、精密检测仪器、医疗诊疗设备、实验室加热装置这类对供电稳定性、抗干扰能力有要求的负载前端，一方面完成工业现场480V电网到设备通用208/120V电压的转换，另一方面通过一二次侧的电气隔离，抑制电网侧的电气噪声传导，避免不同设备之间的供电干扰，同时给操作人员提供防触电的隔离保护，降低带电检修、设备误碰时的触电风险。

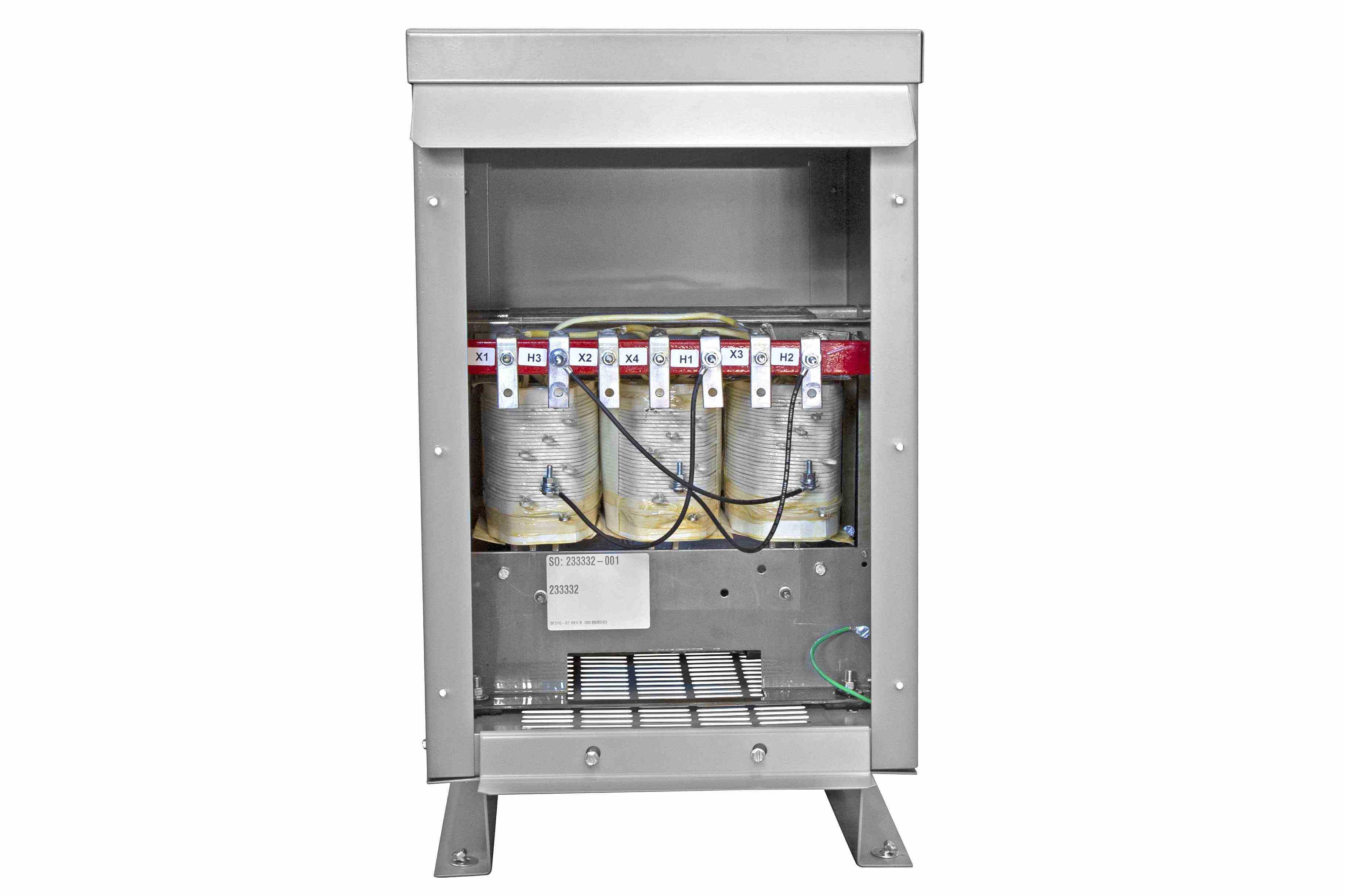

从结构设计逻辑来看，铁芯采用阶梯叠片的冷轧硅钢片结构，叠片精度控制在行业常规公差范围内，能有效降低空载损耗与励磁电流，减少运行过程中的铁损发热，绕组采用精密绕制工艺，绕制完成后做毛刺去除与绝缘涂层处理，避免绕组尖端放电、层间短路的隐患，铁芯与绕组装配完成后做轴向紧固处理，能抵消变压器通电运行时的电动力，降低运行噪音与绕组位移风险，绝缘等级满足220℃主绝缘、150℃温升的设计要求，适配长时间满负载运行的工况，不用额外预留过大的容量冗余。散热结构采用自然通风设计，外壳上下预留对应通风百叶，顶部带防雨檐结构，既保证空气对流带走绕组与铁芯的运行热量，又能避免户外安装时雨水直接淋入内部带电部件，底部自带落地安装的固定脚架，脚架上预留对应安装孔位，适配常规膨胀螺栓固定的落地安装需求，同时支持选配壁挂安装支架，满足墙面挂装、设备集成安装的空间需求，外置的接地安装孔位做了导电防锈处理，保证接地连续性符合配电规范要求。

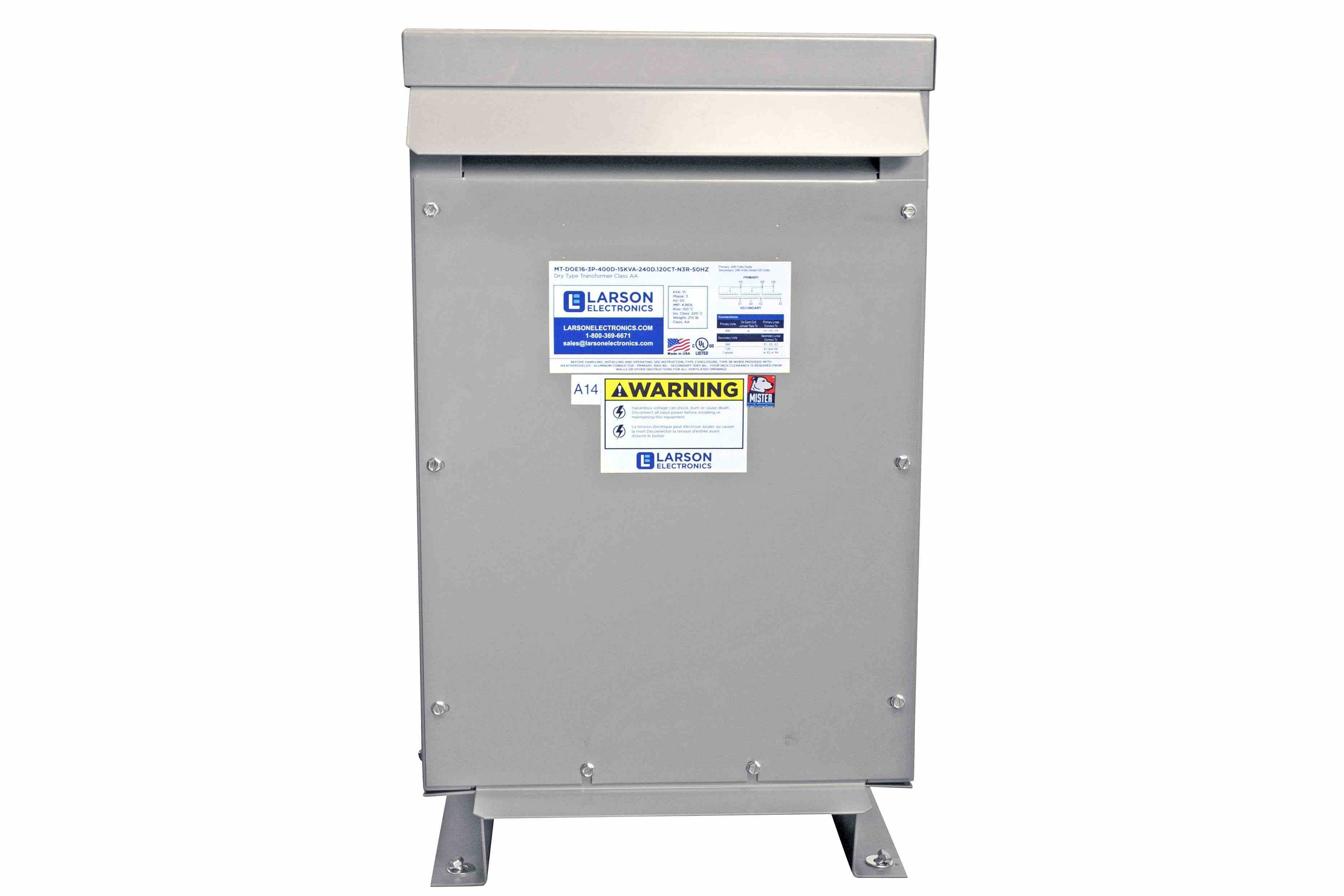

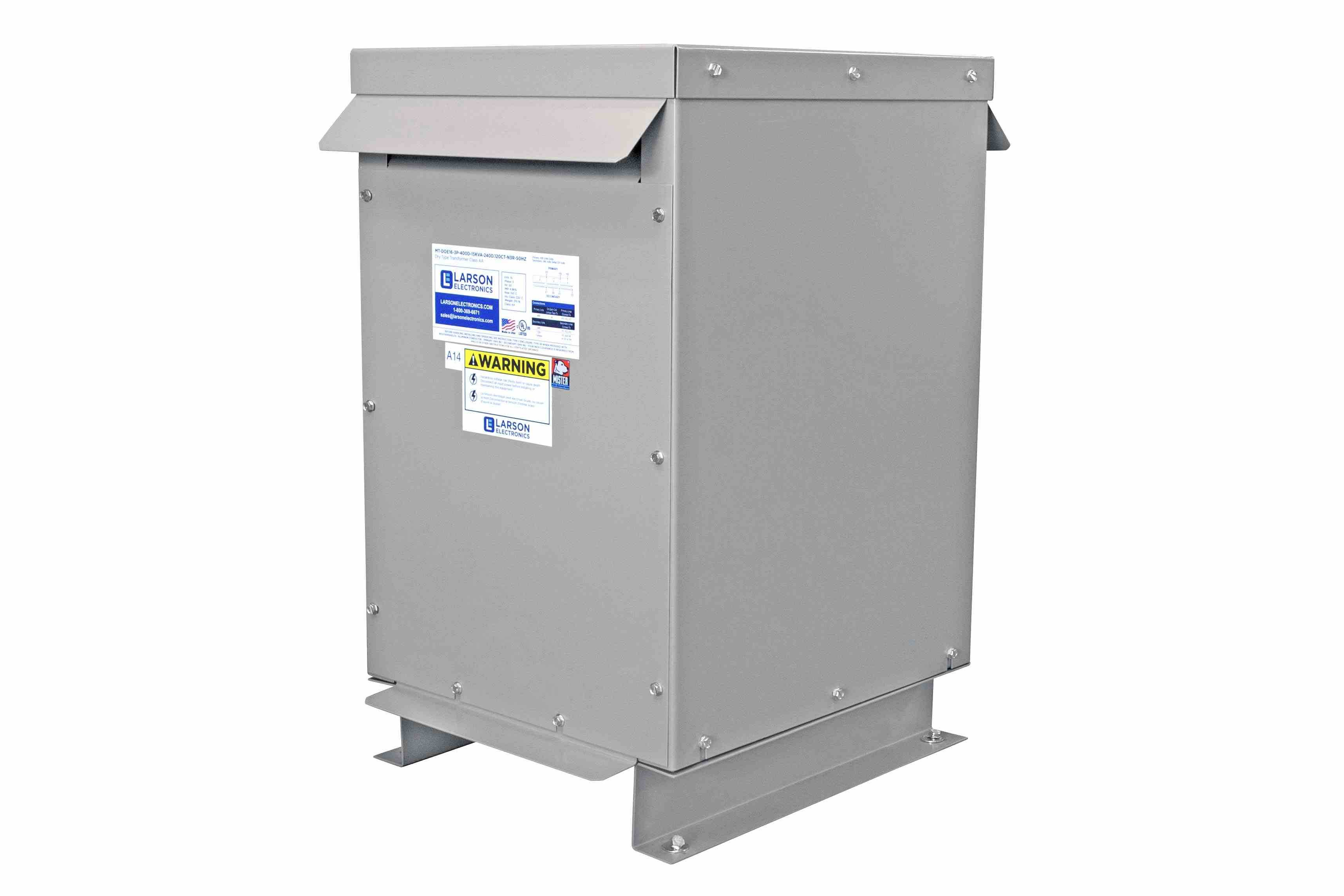

外形结构采用立式长方体设计，整体外壳采用折弯焊接的钢板结构，外表面做户外级防锈喷涂处理，侧面预留铭牌与警示标识的安装位，清晰标注接线组别、额定容量、电压参数、警示信息，方便现场安装接线与运维巡检。安装边界方面，落地安装时需要预留周边至少150mm的散热空间，保证通风路径不被遮挡，壁挂安装时需要确认墙面承重满足设备满重加运行振动的载荷要求，接线腔位于外壳下部，一二次侧接线端子做明确的相序标识，中性线与接地端子独立设置，避免现场接线时出现相序接反、中性线与地线混接的问题。从运维角度考虑，外壳的可拆卸面板采用快拆螺丝固定，日常巡检、内部检修时不需要完全拆解外壳，就能完成接线紧固、积尘清理、温度检测的常规运维操作，外壳的密封结构在面板接缝处设置密封胶条，达到N3R防护等级对应的防雨、防异物侵入要求，户外安装时不用额外加装防雨罩，就能应对常规的雨淋、扬尘环境。

在实际配电系统设计中，这类隔离变压器不需要额外配置复杂的外围辅助设备，只要在前端匹配对应容量的保护断路器，就能直接接入配电系统，输出侧直接对接负载端的配电回路，因为自身的隔离特性能有效降低负载侧故障对上游电网的冲击，也能避免电网侧的电压波动、谐波干扰直接传导到精密负载端，对于存在多类精密设备共存的车间、户外临时作业的供电点位、老旧厂区配电系统改造的场景，这类变压器能在不大幅改动原有配电架构的前提下，完成电压匹配与供电质量优化，同时自身的低损耗设计能降低长期运行的能耗成本，低噪运行的特性也适配车间内部、实验室这类对环境噪音有要求的安装场景，不会因为设备运行噪音额外增加现场的声污染。
