30kVA三相通风型隔离变压器结构设计

这款三相隔离变压器的三维结构还原，完全围绕工业现场配电的实际落地需求搭建，从外壳防护到内部核心排布，都贴合真实工业场景的使用逻辑。在实际工业配电场景中，不少厂区现场供电网为280V三角接法供电，但车间内的CNC加工设备、精密检测仪器、医疗实验设备、工业烤箱这类负载，普遍需要208Y/120V的Y形带中性线供电，电压制式不匹配会直接导致设备无法启动，甚至烧毁核心控制板件，这款变压器就是为解决这类跨制式电压转换需求设计的，同时承担隔离作用，切断原边电网的杂波、浪涌对后端精密负载的干扰，也能避免设备侧的故障反向冲击前端供电网络。

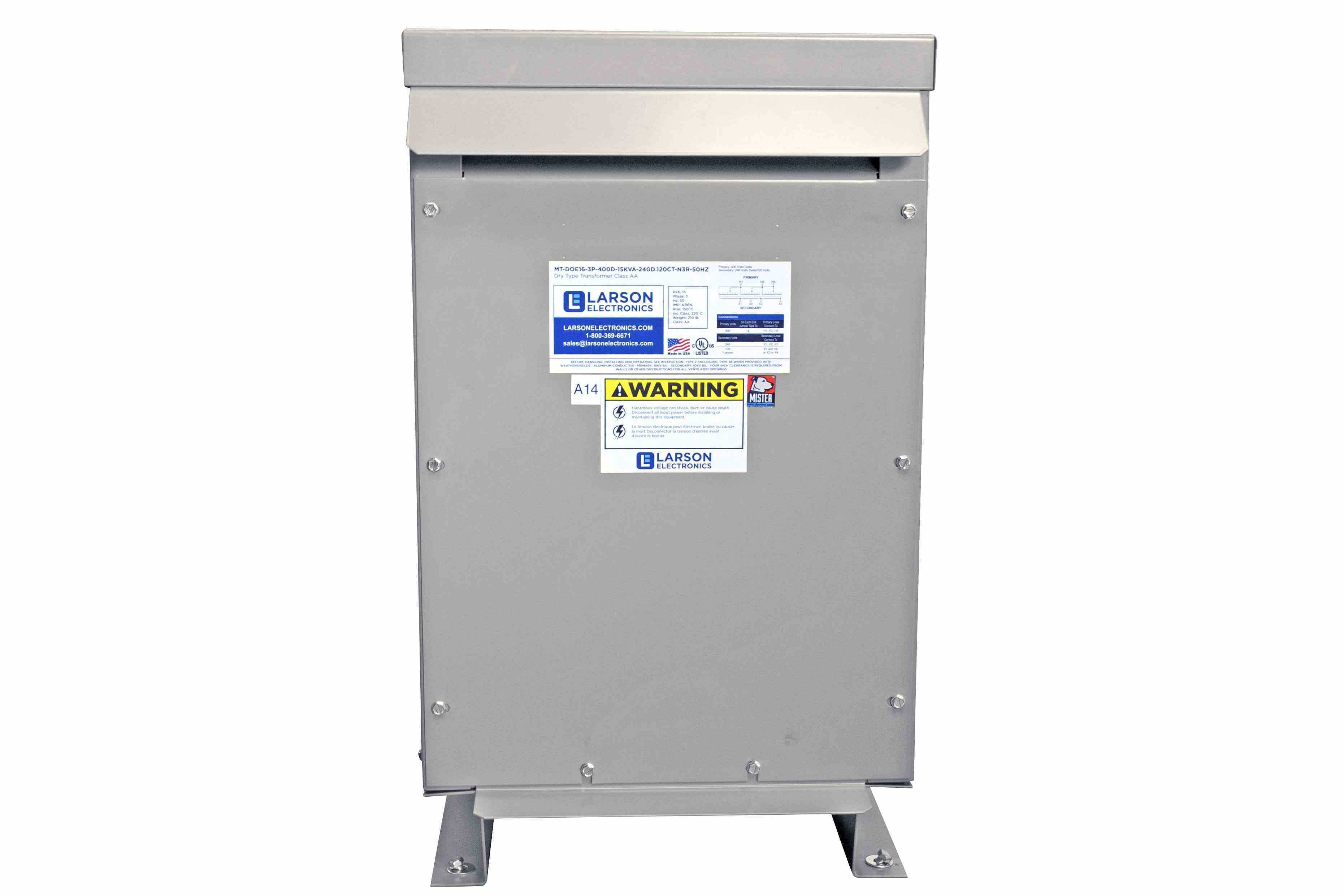

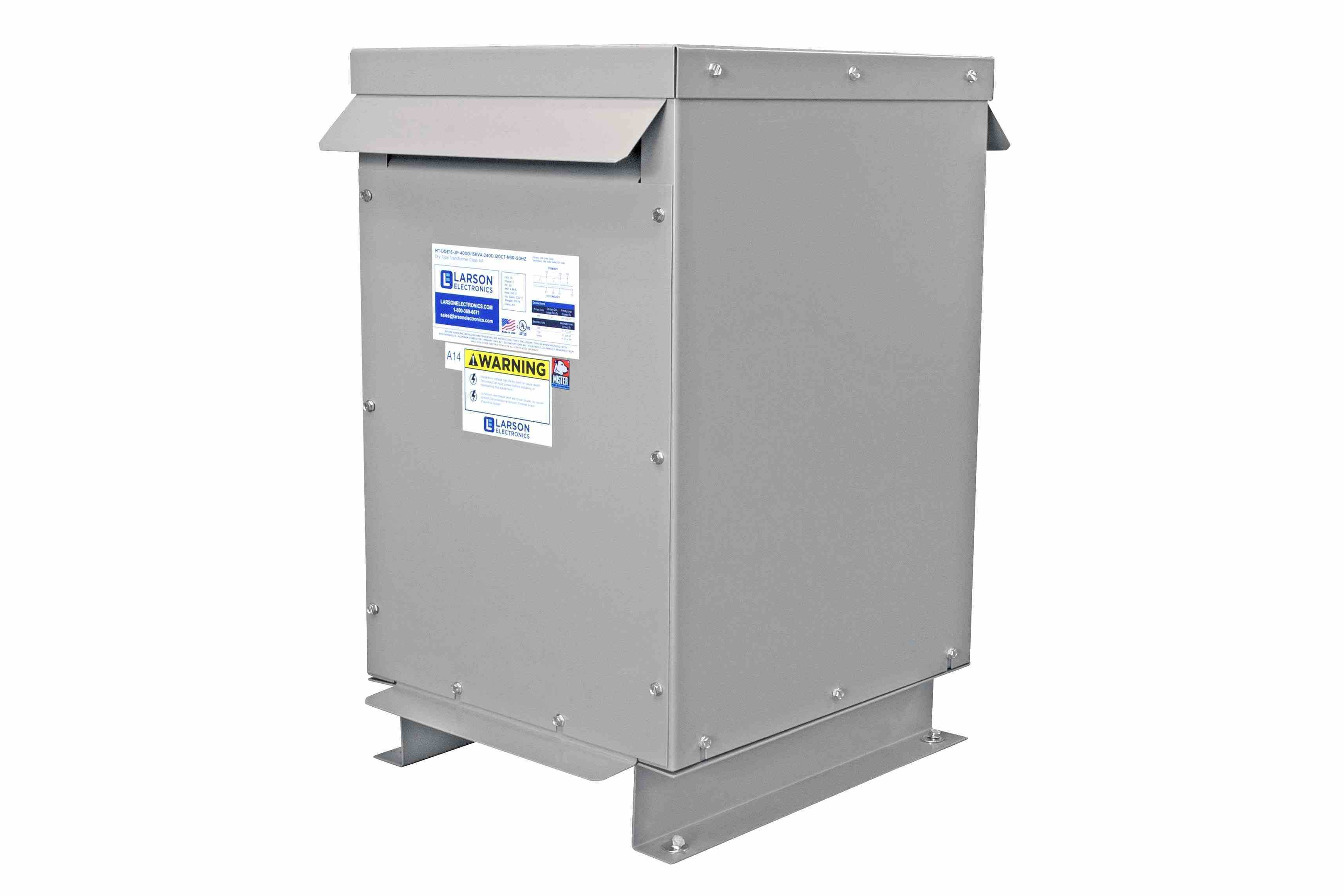

从结构设计思路来看，整机外壳采用N3R防护等级的封闭钣金结构，顶部设置带防雨檐的通风开口，既满足户外临时布设、半开放车间安装的防雨防尘要求，又能通过自然通风带走内部铁芯、绕组运行产生的热量，不需要额外加装强制风冷组件，降低后期运维的故障点。外壳钣金采用折边一体成型工艺，所有拼接位置都做了密封压边处理，侧面预留的接线腔做了内凹式设计，接线完成后可以通过盖板完全封闭，避免现场金属碎屑、粉尘落入接线端子造成短路。底部的安装底座采用带安装孔的槽钢式支脚，支脚与箱体主体之间做了加强筋焊接，既可以直接通过膨胀螺栓落地固定，也能适配壁挂安装支架的固定孔位，不需要额外对箱体做二次打孔改造，适配不同现场的安装条件。

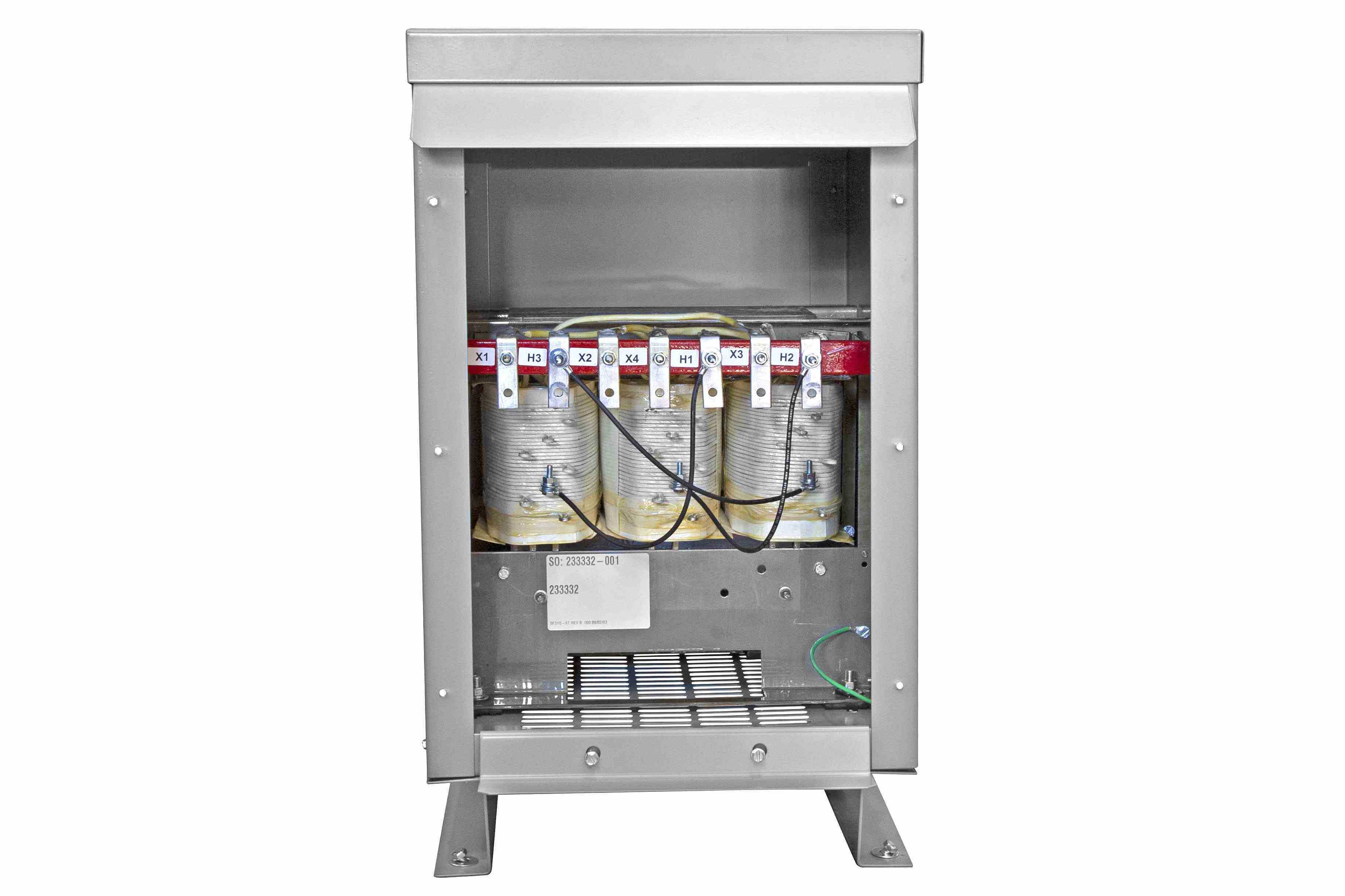

内部核心结构的排布上，铁芯采用高导磁冷轧硅钢片叠压结构，叠片之间做了绝缘涂层处理，叠装过程中严格控制叠片间隙，降低空载损耗与运行噪音，绕组采用精密绕制的铜质线圈，原边绕组按三角接法排布，副边绕组按Y形带中性线的结构设计，绕组与铁芯之间、高低压绕组之间都设置了多层绝缘隔断，满足220℃绝缘等级要求，在满负载运行状态下，绕组温升控制在150℃以内，保证长期连续运行的稳定性。绕组端部的引线全部通过绝缘护套固定，直接引到侧面的接线腔，接线端子排做了清晰的相序标识，现场接线时不需要拆解箱体主体，就能完成原副边的线缆连接，降低现场安装的操作难度。

从安装边界尺寸来看，整机的立式长方体结构，宽度方向控制在700mm以内，深度方向控制在550mm以内，高度方向含底部支脚、顶部防雨檐整体不超过1200mm，不管是落地安装在车间配电区的角落，还是壁挂安装在墙面的支架上，都不会占用过多的通道空间，安装时只需要在固定位置预留出侧面接线腔的操作空间，以及顶部通风口上方200mm以上的散热净空，就能满足长期运行的散热要求。箱体两侧预留的吊装孔位，方便现场通过起重设备完成高位安装的移位作业，不需要额外焊接吊耳。

在实际使用场景中，这款变压器既可以作为车间新增精密设备的配套供电转换单元，也可以作为临时施工场地、户外作业站点的配电隔离设备，坚固的外壳结构可以适应多粉尘、存在轻度振动的工业环境，甚至在有轻度地震风险的区域，整体结构的强度也能满足抗震要求，避免运行过程中出现结构变形、绕组移位的问题。相比普通开放式变压器，这种封闭通风结构的设计，能大幅降低现场杂物进入设备内部造成故障的概率，同时更低的空载损耗也能减少长期运行的能源浪费，铁芯的特殊处理工艺还能降低运行过程中的电磁噪声，减少对车间作业环境的噪声影响。对于结构设计从业者来说，这个模型完整还原了这类中小型配电变压器的钣金结构、安装接口、内部核心部件的排布逻辑，可以作为同类配电设备结构设计的参考样板，也能用于车间配电布局的三维排布仿真，验证安装空间、走线路径的合理性。
